卧式枕式流动包装设备结构设计方案

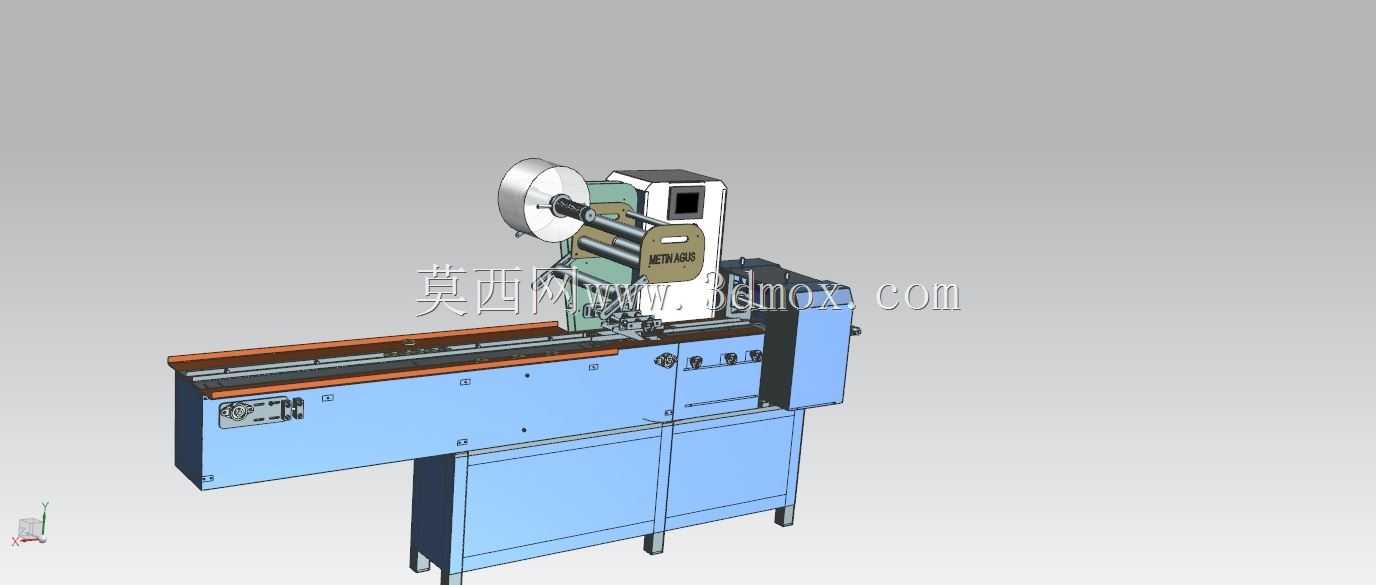

　　这套卧式流动包装设备的三维结构，核心面向快消品生产线上的连续封装场景，从食品行业的饼干、面包、独立小零食，到日化领域的香皂、一次性口罩、小型五金配件，只要是规则块状、条状的单件或集合物料，都能适配其送料节奏完成裹包作业。不同于立式包装机针对散料、液体的适配性，该设备采用水平直线输送的进料逻辑，物料从机身左侧的进料输送带进入，依次完成膜料牵引、裹合成型、纵封热合、端封裁切、成品输出的全流程，整条作业线的工位排布沿着机身长度方向依次展开，能直接对接前端的理料线、后端的重量检测或装盒工位，无需额外做转向输送改造，适配多数中小规模生产车间的流水线布局。

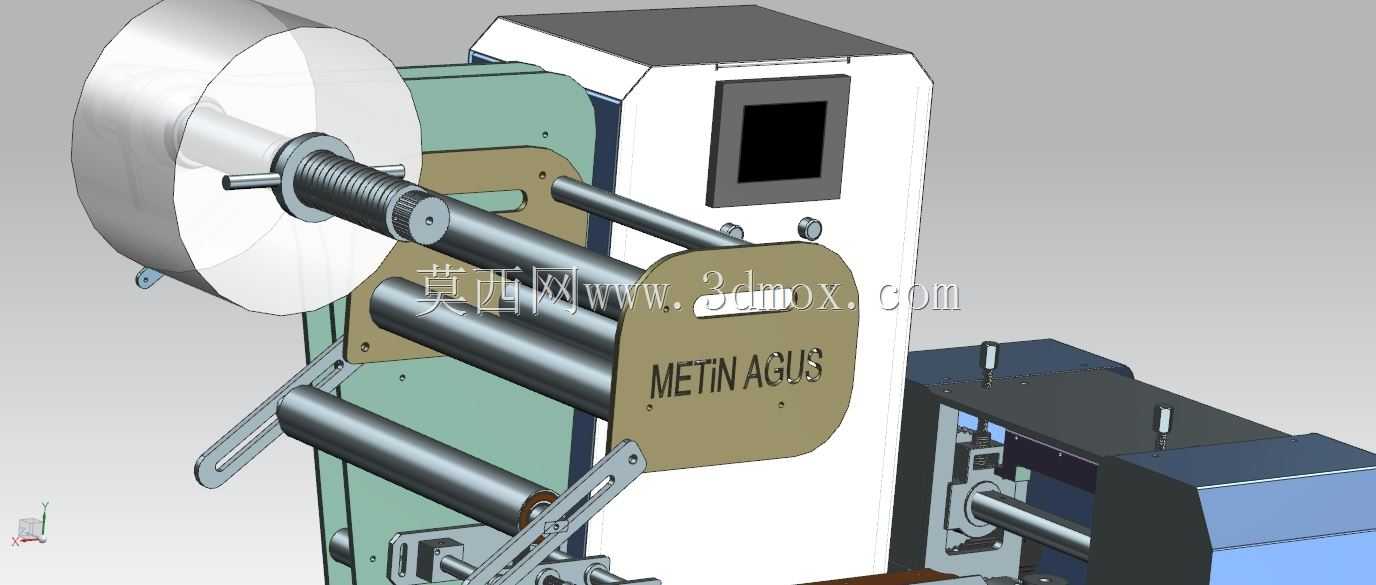

　　从结构设计逻辑来看，设备整体采用下柜上架的分体式布局，下部的柜体采用方管焊接框架搭配薄钢板蒙皮，既作为电气控制元件、动力传动组件的安装腔体，也承担整机的承重支撑作用，柜体底部预留可调脚杯安装位，安装时可根据车间地面平整度调整机身水平度，避免输送带跑偏、封合工位对位不准的问题。上部的作业单元从右到左依次排布膜卷安装架、成型器、纵封轮组、端封裁切机构、输出导槽，膜卷采用气胀轴支撑结构，换卷时只需松开气嘴即可快速拆卸料卷，搭配张力调节辊组，能适配不同厚度的复合包装膜，避免走膜过程中出现拉伸变形、跑偏褶皱的问题。成型器采用可调式导流结构，可根据物料的宽度、高度调整围合尺寸，无需更换成型器就能适配一定尺寸范围内的物料，减少换产时的配件更换工作量。

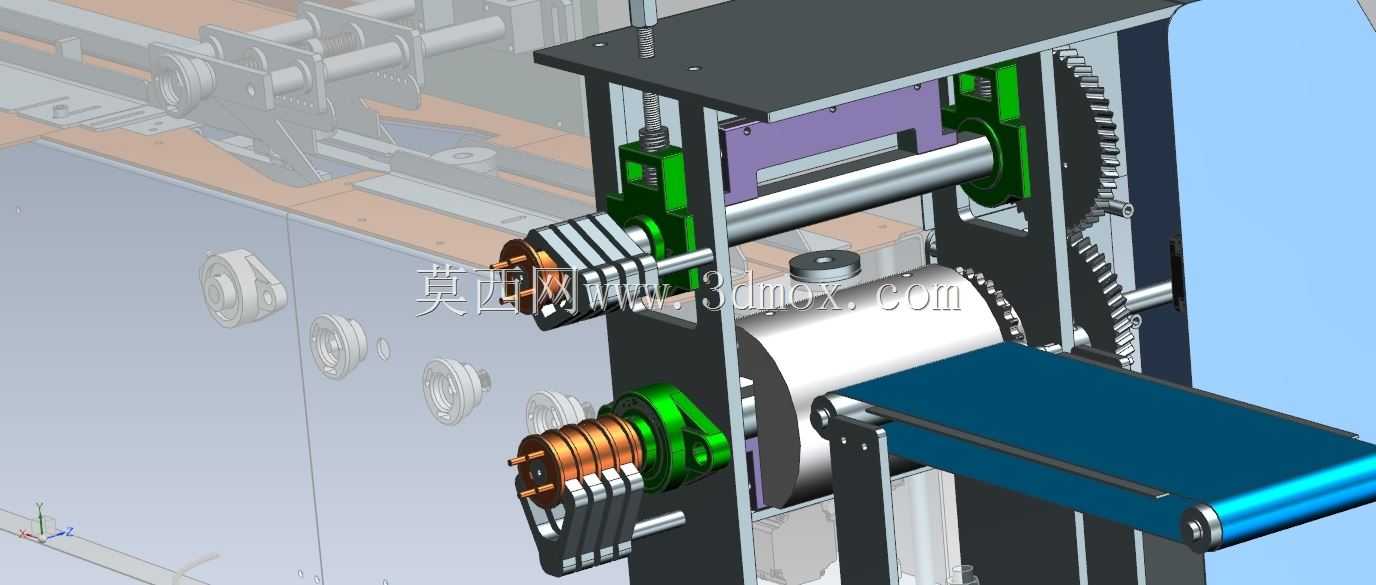

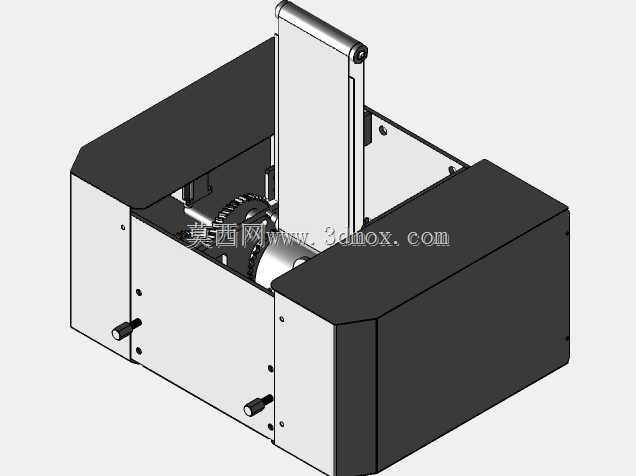

　　设备的送料输送带采用防滑PVC带面，两侧搭配可调式挡料导条，可根据物料宽度调整导条间距，避免物料输送过程中出现偏移，保证每个物料都能精准进入包装膜的围合区间。纵封轮组采用恒温加热结构，表面做网纹滚花处理，热合时既能保证封边的密封性，也能避免膜料粘黏在轮体表面；端封机构采用往复式裁切结构，切刀与封合模做一体化设计，一次动作即可完成尾部封合与前端裁切，封合压力可通过上部的调节旋钮微调，适配不同厚度膜料的热合温度与压力需求。整机的动力传动采用伺服电机搭配同步带的传动方案，送料、走膜、封合三个动作的节拍可通过控制系统同步匹配，针对不同尺寸的物料，只需在触控屏上调整对应参数，就能实现各工位的动作协同，避免出现空包、封切位置错位的问题。

　　从安装边界来看，设备整体长度适配常规车间的工位排布需求，宽度方向预留了操作与维护的空间，膜卷安装位突出于机身主体后侧，安装时需在设备后侧预留至少半米的换卷操作空间，前部的操作侧预留足够的工位空间供操作人员调整参数、补充物料，机身的电气接线口预留在柜体下部后侧，可直接对接车间的供电与气源接口，无需额外做走线改造。设备的上部维护位采用可开启的防护门结构，日常清理封合工位的残留膜屑、检查传动组件状态时，只需打开防护门即可操作，无需拆解整机外壳，能有效降低日常维护的时间成本。针对食品生产场景的卫生需求，所有与物料接触的输送带、导条部件都采用易拆卸结构，可快速拆下做清洁消毒，符合食品加工设备的卫生设计要求。
