哈氏3吨环链电动起重葫芦结构设计

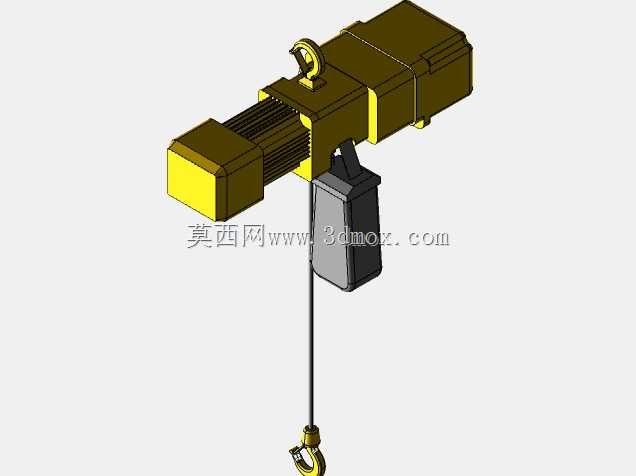

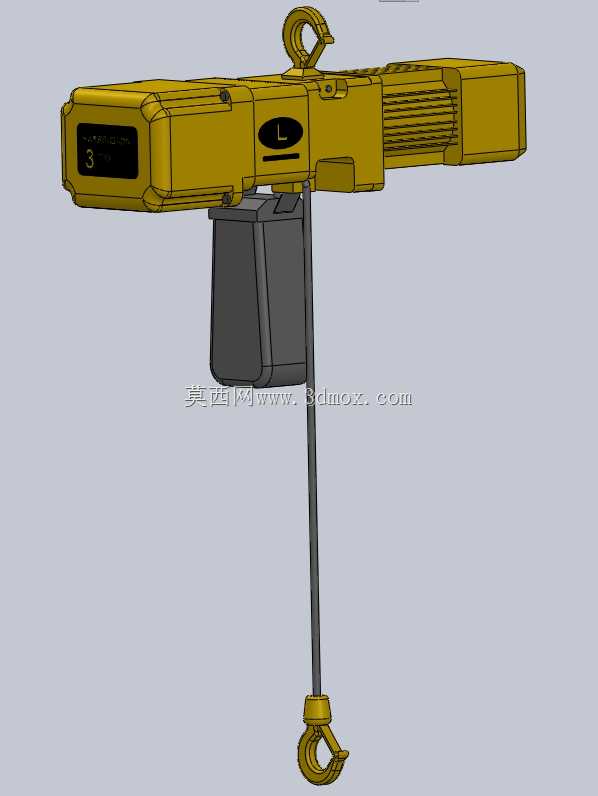

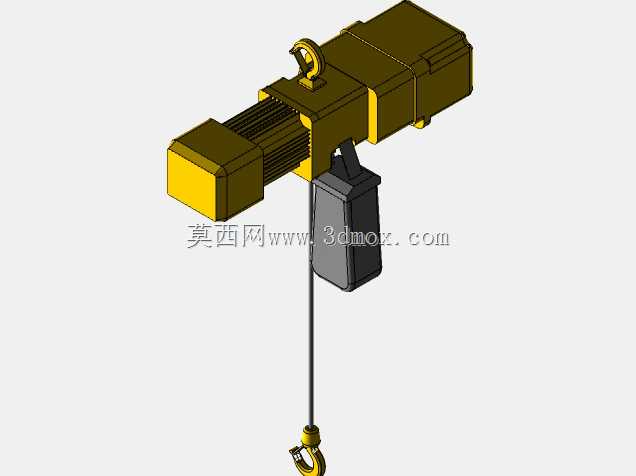

这款3吨环链电动起重葫芦，是面向车间固定工位吊装、仓储重型货物装卸、生产线工件转序场景开发的起重执行部件，日常作业中常配套单梁起重机、悬臂吊、门式简易支架使用，负责额定载荷范围内的重物垂直起升与短距离位置调整，能大幅降低重型工件转运的人工劳动强度，规避人工抬运重型零件的安全风险。从结构设计逻辑来看，整机采用横置主机加侧置控制箱的布局，主机壳体采用高强度压铸铝合金成型，既保证壳体结构刚度能承受满载起升的冲击载荷，又能控制整机自重，降低配套悬挂轨道的承重要求。顶部的悬挂吊环采用铰接式结构设计，安装时可适配不同规格的吊点横梁，铰接间隙能抵消起升过程中轻微的载荷偏摆，避免壳体承受额外的扭转力矩。起升机构内置三级减速齿轮组，齿轮采用渗碳淬火工艺处理，齿面硬度满足长期满载起升的耐磨要求，传动效率稳定在较高水平，不会出现长期使用后起升速度明显衰减的问题。环链采用高强度合金钢结构，链环节距公差控制在极小范围内，与导链槽的配合间隙经过反复校核，起升下降过程中不会出现卡链、跳链问题，吊钩部分配备弹簧式防脱卡扣，能防止吊装过程中吊索意外滑脱，吊钩的推力轴承可保证重物悬停时能自由旋转，方便调整工件安装对位角度。从安装边界来看，整机横向长度控制在适配常规车间悬臂吊的安装尺寸范围内，顶部吊环中心到吊钩最低位置的最小闭合距离经过优化，能在层高有限的车间内最大化利用垂直起升空间，侧置的控制箱采用密封结构设计，可适配多粉尘、少量切削液飞溅的机加工车间环境，控制线缆预留足够的弯折余量，配套手柄操作时不会出现线缆拉扯受力的问题。设计过程中对整机重心位置做了反复调整，确保悬挂后主机保持水平状态，不会出现一端倾斜导致环链偏磨导链套的问题，主机端部的散热槽结构能保证长时间连续作业时电机热量及时散出，避免过热触发保护停机影响作业效率。
