金属手动曲柄手摇轮三维结构设计

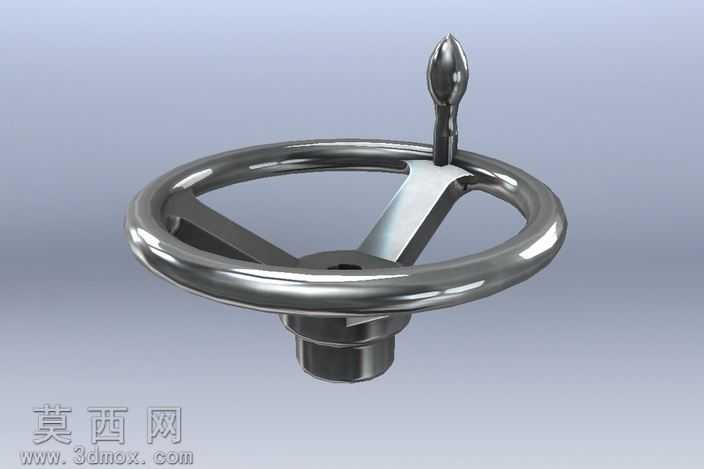

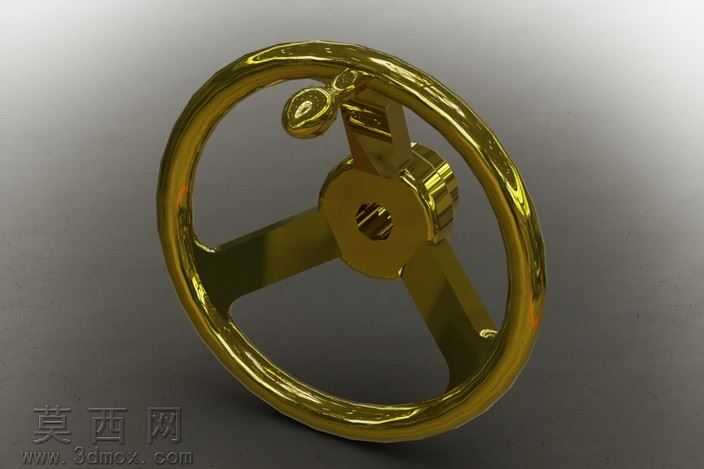

本作品为手动操作式金属手摇轮三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械操作件的实际加工尺寸规范，对轮圈、支撑辐条、中心安装基座、顶部手摇柄等所有结构进行1:1比例还原，未做结构简化处理，可直接用于工程出图、装配模拟或产品演示场景。模型渲染阶段采用抛光镀铬金属材质，通过调整材质的反射率、粗糙度与环境贴图参数，还原出金属表面光亮顺滑的镜面质感，轮体边缘的圆角过渡处做了高光强化处理，真实模拟出镀铬五金件的视觉效果，中心基座的六角安装位做了哑光金属质感区分，与亮面轮圈形成材质层次对比，顶部手摇柄的水滴形端头做了曲面顺滑处理，保证握持区域的曲面无棱角、无破面，符合人体工学握持的形态要求。结构设计上，轮圈采用等截面圆环形结构，三根辐条呈120度均匀分布连接轮圈与中心基座，保证轮体受力均匀，转动时不会出现偏心晃动的问题；中心基座下方设置外六角连接结构，可直接与设备的传动轴配合安装，基座与辐条的连接位置做了圆角过渡处理，避免应力集中导致的结构断裂风险；顶部手摇柄通过销轴结构与单根辐条连接，可实现小范围角度转动，适配不同操作角度的使用需求，手摇柄与辐条的配合间隙做了精准控制，既保证转动灵活又不会出现松旷晃动的问题。设计思路围绕工业设备手动操作的实际需求展开，整体造型简洁实用，在保证结构强度的前提下尽可能控制零件重量，轮圈的直径尺寸适配常规人工操作的转动半径，无需过度伸展手臂即可完成整圈转动操作，所有外露边缘均做了倒圆角处理，避免操作时划伤手部，兼顾了实用性与操作安全性，模型同时导出了多种通用三维格式，可适配不同三维软件的装配使用需求，能够直接用于机床、工业设备、传动装置的手动操作机构设计参考。
