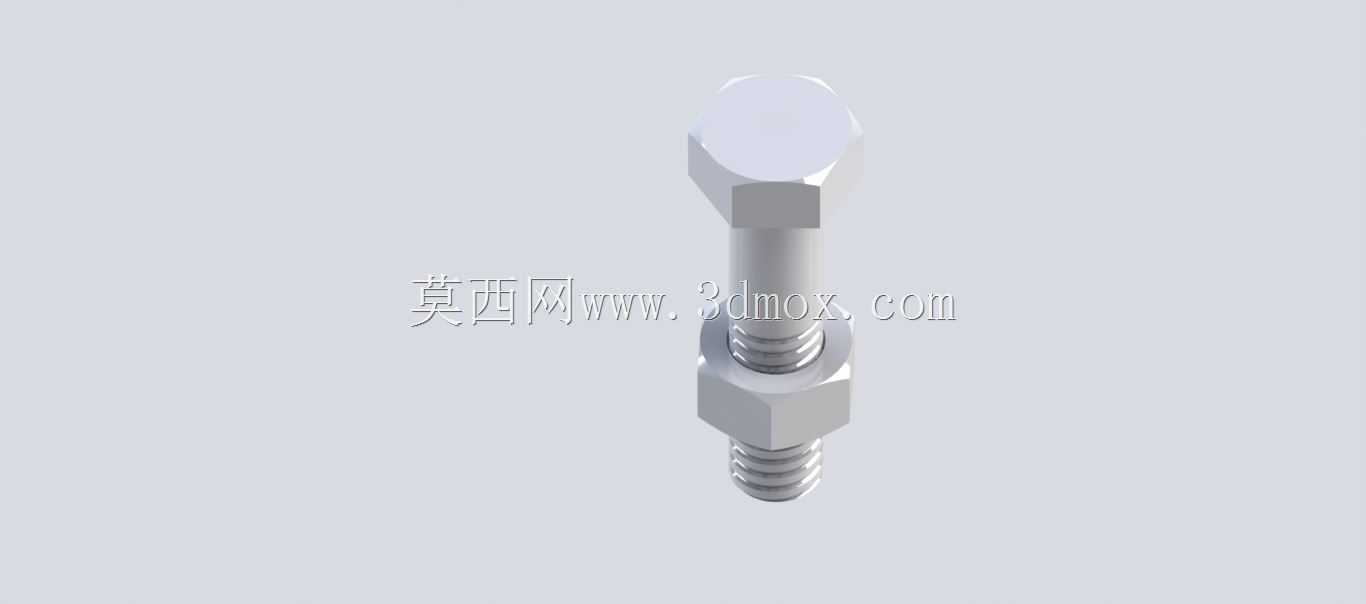

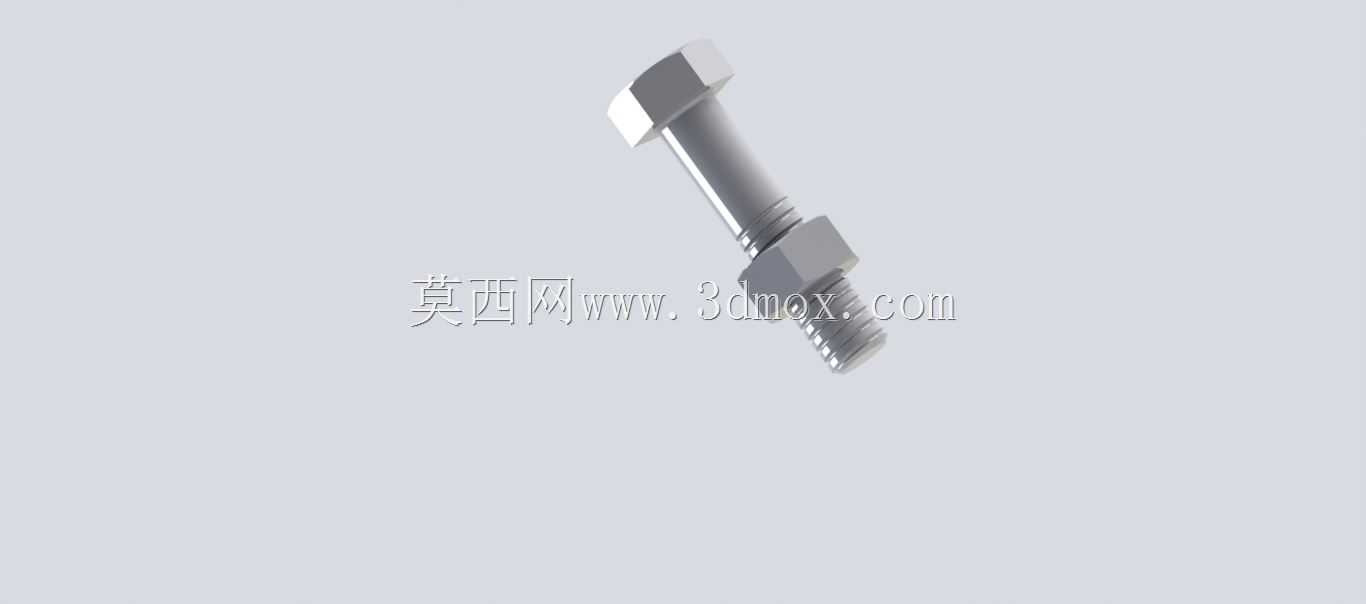

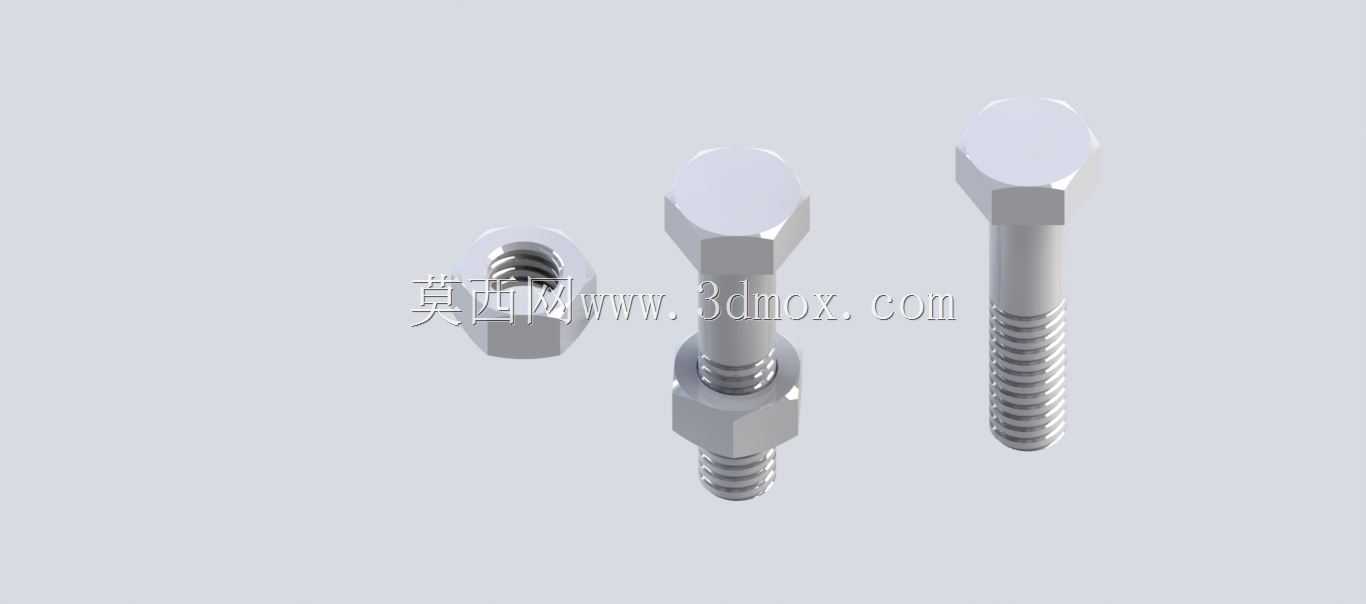

六角头螺栓与六角螺母组合装配结构

这套螺纹连接组合件是机械结构中最基础也最通用的可拆卸紧固单元，在各类设备装配、工装搭建、钢结构连接、家电组装场景中都有极高的使用频次，几乎覆盖所有需要实现零部件可拆卸固定的工程场景。从设计逻辑上看，六角头的结构选型充分考虑了现场装配的通用性，不管是使用活动扳手、开口扳手、套筒还是梅花扳手，都能找到稳定的施力面，相比方头、圆头或者内六角结构，对外接工具的适配性更强，在户外施工、设备维保、应急抢修等工具配备不全的场景下优势格外明显。螺栓部分采用全螺纹与半螺纹结合的结构形式，不同长度的螺杆可以适配不同厚度的被连接件组合，螺纹段的牙型采用标准普通三角螺纹，牙侧角的设计兼顾了自锁性能与装配顺滑度，既可以保证正常受载下不会出现松脱，也能在装配时顺畅旋入，不会出现卡滞、错牙的问题。螺母的对边尺寸与螺栓头保持一致，现场装配时不需要更换扳手规格，能有效减少工具切换的时间，提升装配效率，螺母的端面做了平整处理，和被连接件接触时可以保证足够的承压面积，避免局部压应力过大损伤被连接件表面。在实际安装边界上，这类紧固件需要预留足够的扳手操作空间，螺栓伸出螺母的长度一般控制在2到3个螺距，既可以保证螺纹啮合长度足够，满足抗拉、抗剪的载荷要求，也不会因为伸出过长造成空间干涉或者容易剐蹭操作人员。在不同的应用场景下，这套组合还可以搭配平垫圈、弹簧垫圈或者止动垫片使用，平垫圈用来增大承压面，分散接触应力，弹簧垫圈可以在振动工况下提供额外的防松预紧力，适合用在有持续振动的设备连接部位。建模过程中严格还原了螺纹的牙型轮廓、六角头的倒角细节、螺母端面的加工特征，装配状态下准确呈现了螺栓与螺母的啮合关系，既可以用来做设备装配的干涉检查，也可以作为标准件库的调用单元，在做整机三维布局时直接导入使用，不需要重复建模，能大幅提升结构设计的效率。这类紧固件虽然结构简单，但是建模时需要注意螺纹收尾的退刀槽结构、螺栓头与螺杆过渡处的圆角处理，这些细节直接影响后续做有限元分析时的应力集中计算结果，如果忽略这些过渡特征，计算出来的应力值会和实际工况存在较大偏差，无法指导实际的选型校核。
