儿童自行车牵引连接装置结构设计

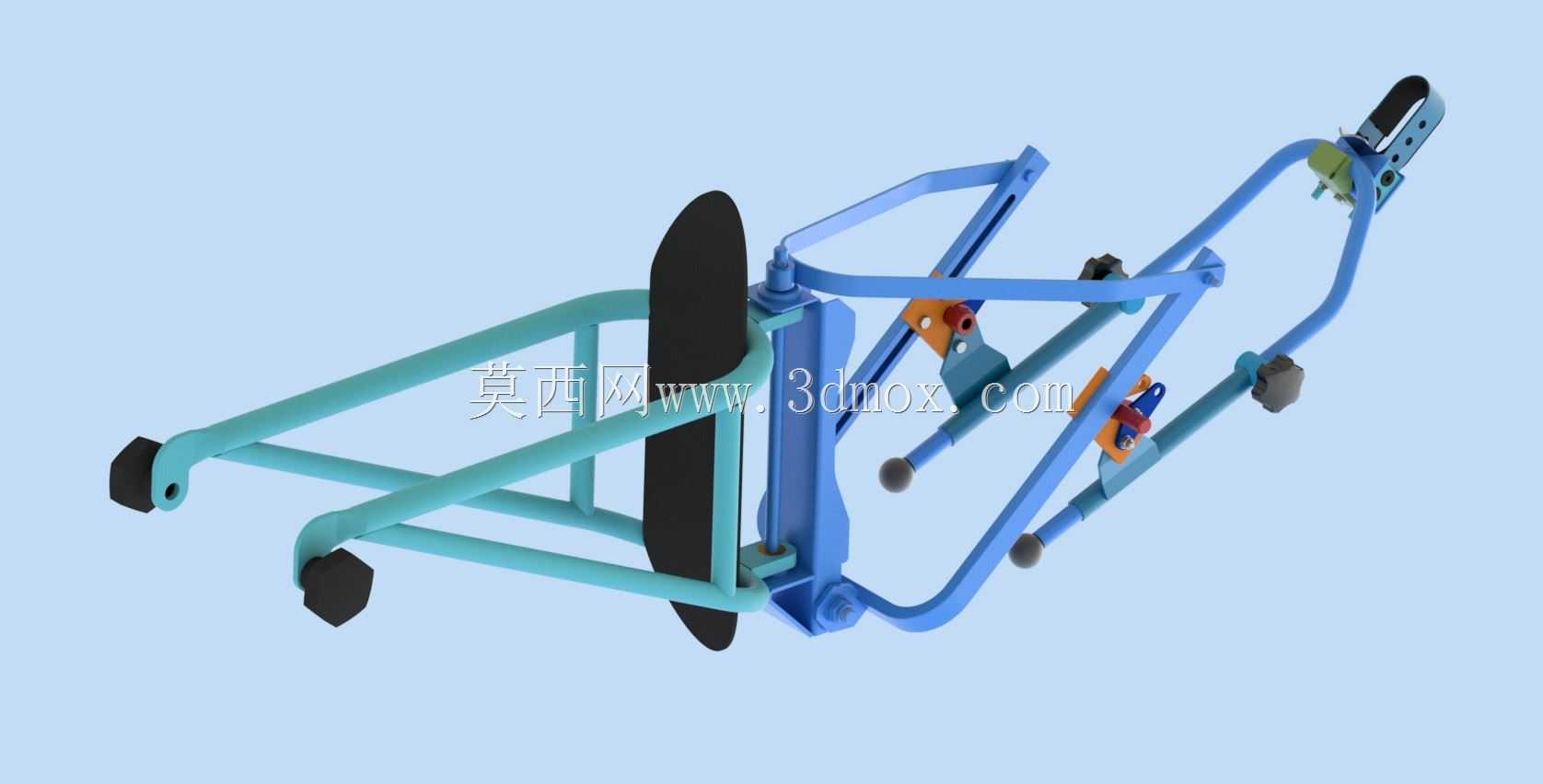

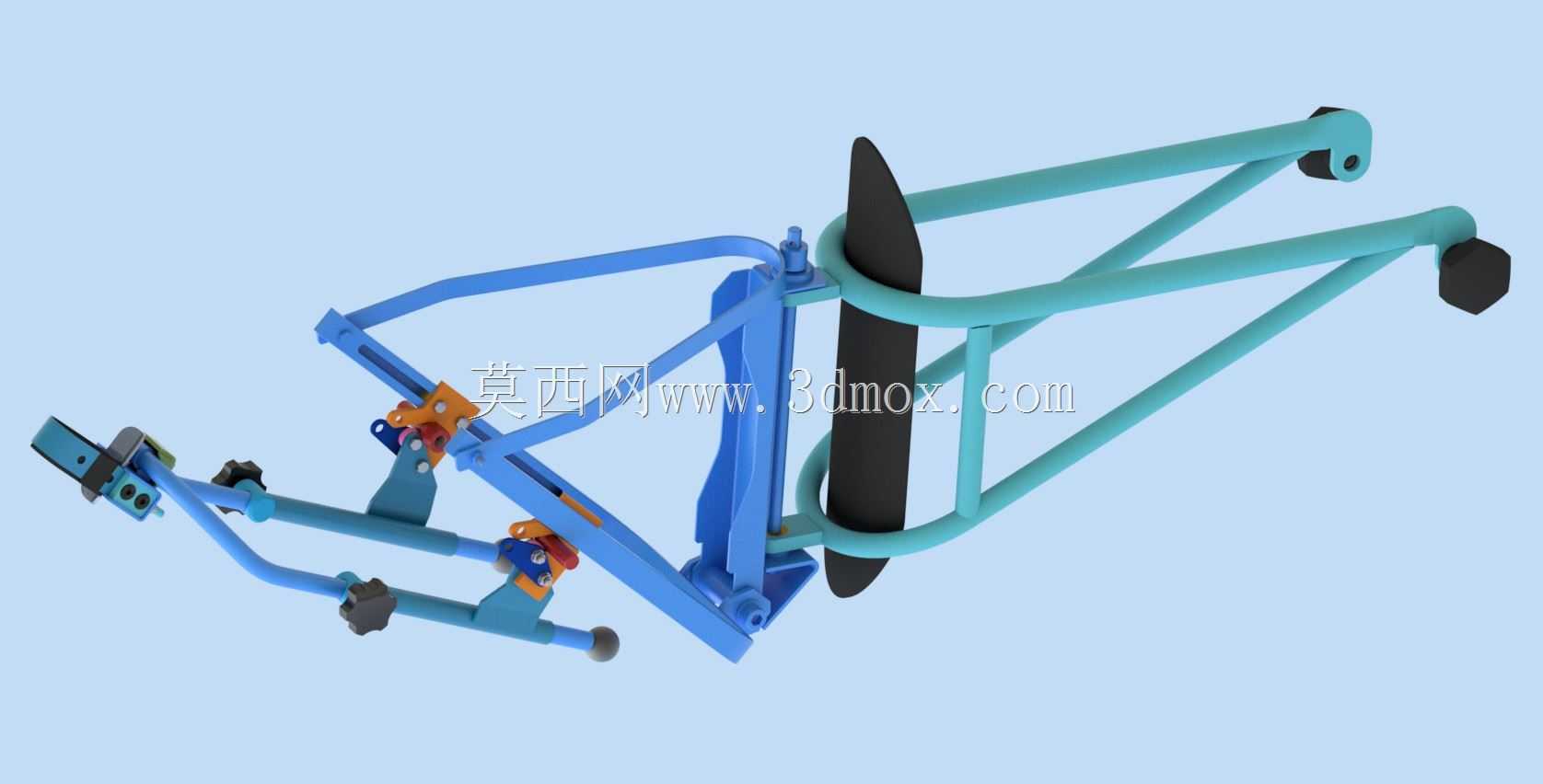

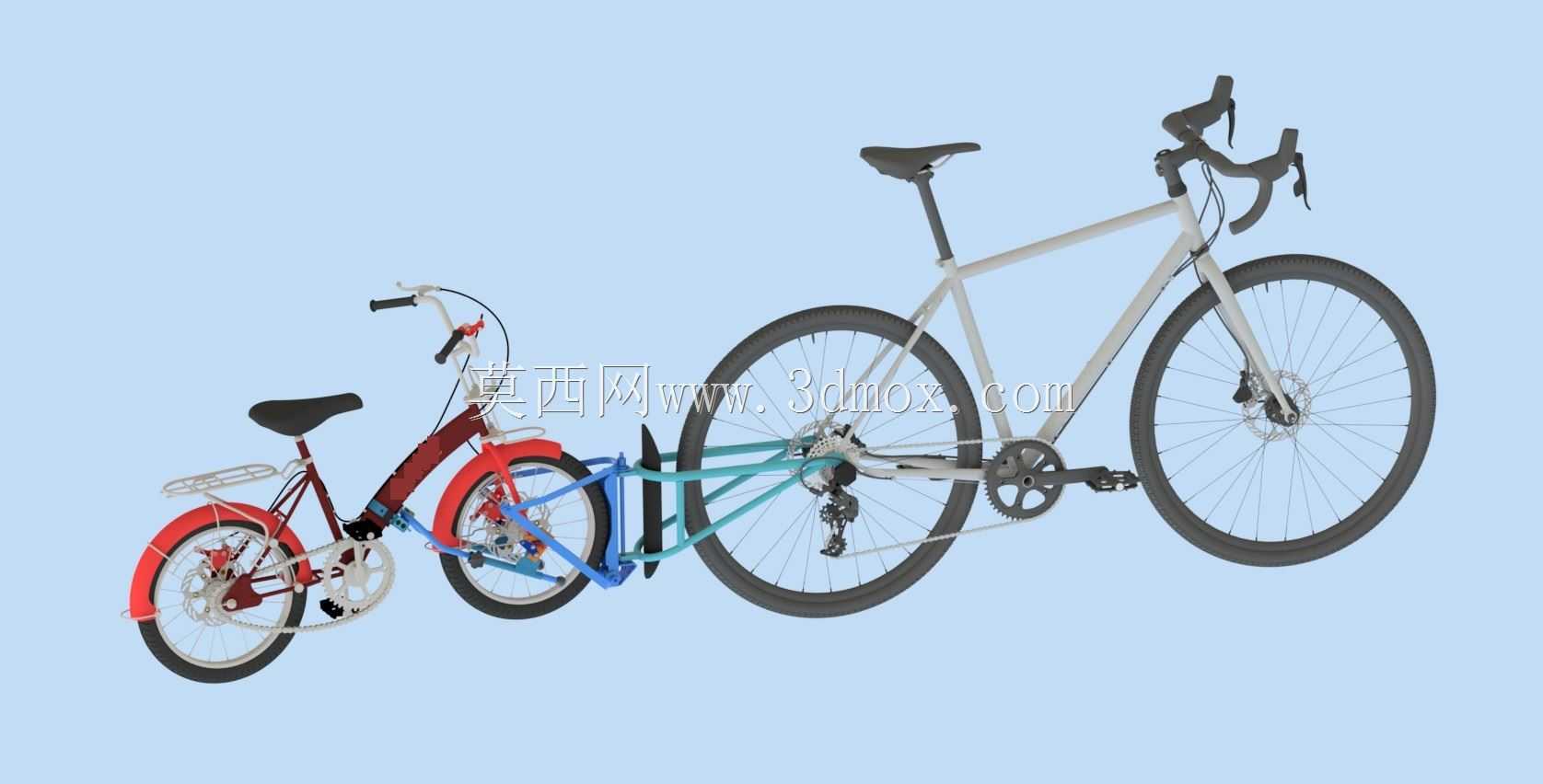

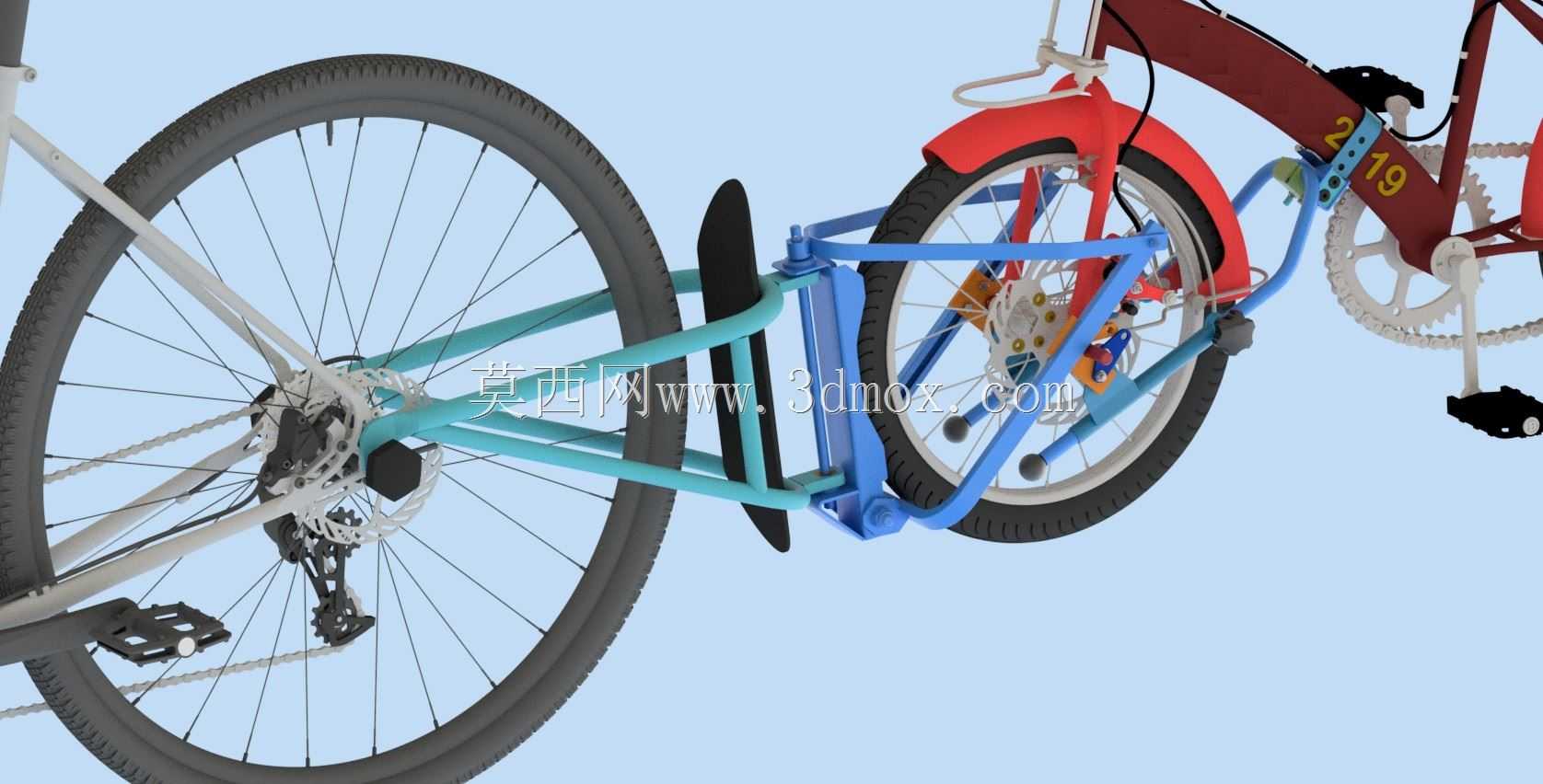

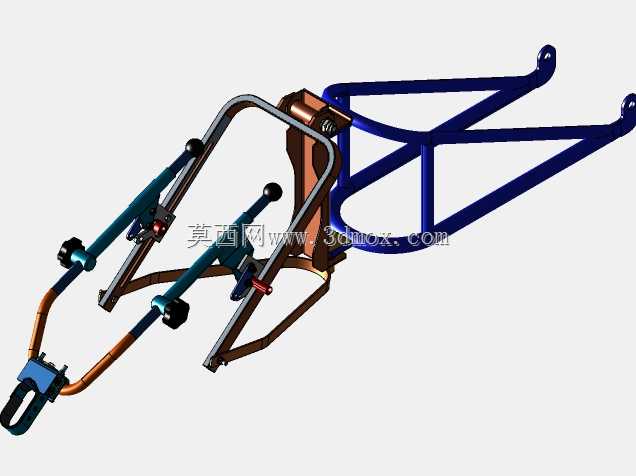

这款牵引连接装置主要面向亲子骑行场景设计，解决低龄儿童独立长距离骑行体力不足、家长陪护时无法兼顾骑行安全与行进效率的痛点，可实现成人自行车与儿童自行车的刚性连接，让儿童车辆在骑行过程中跟随成人车辆同步行进，无需儿童持续自主把控方向与动力输出，大幅降低低龄儿童参与中长距离骑行的门槛。从结构设计逻辑来看，整体采用分体式管架拼接结构，主体承载部分使用不同管径的空心管材弯折成型，兼顾结构强度与整体重量控制，避免连接后给成人骑行带来过多额外负载。装置两端分别设置适配接口，靠近成人车辆的一端采用快拆式夹持结构，可适配多数常规成人自行车的座管或后货架安装位，安装时无需对原车结构做打孔、焊接等破坏性改动，夹持接触面做了防滑纹理处理，配合锁紧旋钮可实现多点位压紧，避免骑行过程中出现连接松脱、相对转动的问题。靠近儿童车辆的一端设置多自由度铰接结构，可在水平转向、垂直颠簸两个维度预留活动余量，当成人骑行转向、经过路面起伏或减速带时，铰接结构可自适应调整两车的相对角度，抵消不同步的位移量，避免刚性连接带来的应力集中损坏车架，同时防止儿童车辆出现侧翻风险。装置中部设置了可调节长度的伸缩段，可根据不同身高儿童的车辆尺寸、成人与儿童的骑行安全间距调整整体连接长度，调整区间覆盖12寸到20寸主流儿童自行车的适配需求，调整到位后通过插销式锁紧结构固定，避免骑行中出现长度滑移。结构上还集成了辅助支撑轮组件，当连接装置未与车辆安装时，可通过支撑轮保持装置直立放置，安装过程中无需全程托举装置对位，降低单人安装的操作难度。所有管材的弯折处均做了圆弧过渡处理，没有尖锐外凸结构，避免骑行过程中剐蹭骑行者衣物或肢体，外露的锁紧部件均采用内嵌式设计，防止骑行中勾挂周边障碍物。从安装边界来看，装置适配的成人自行车座管直径范围覆盖25.4mm到34.9mm的常规规格，儿童端连接位可适配童车后轴或后叉的标准安装孔位，整体安装完成后两车的横向间距保持在安全范围内，不会出现骑行时车轮剐蹭、踏板干涉的问题。结构受力层面，主体管架采用三角桁架式排布，可将牵引过程中的拉力、转向时的侧向力均匀分散到各个管材节点上，避免单一部件受力过载，铰接位置的销轴采用耐磨材质，长期使用也不会出现过量旷量，保证转向跟随的一致性。
