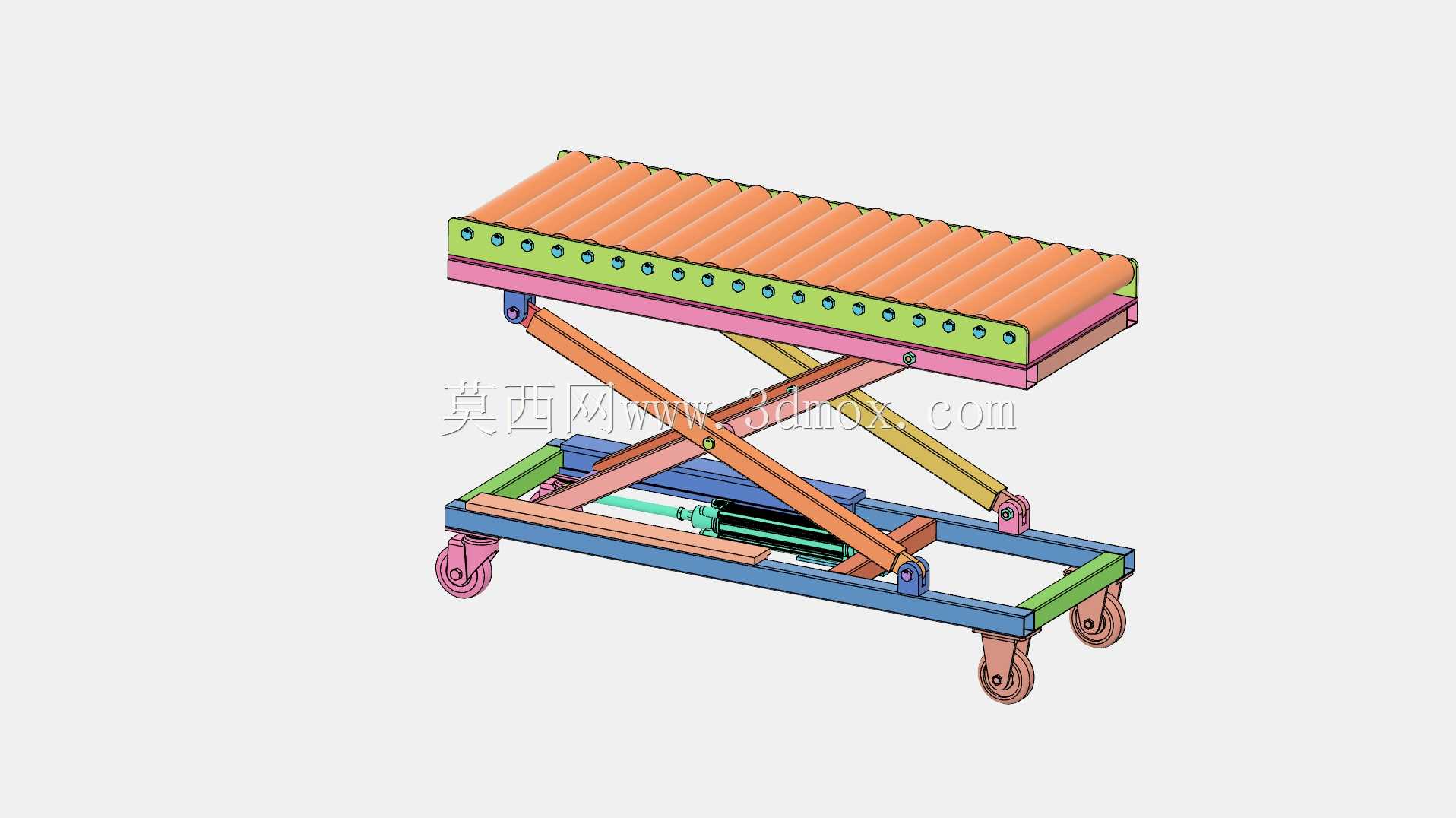

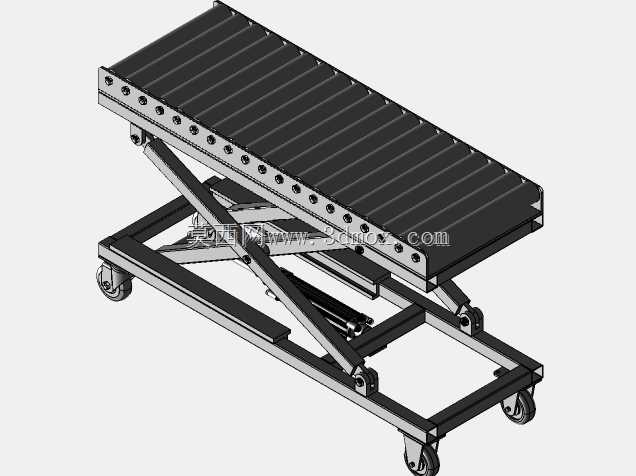

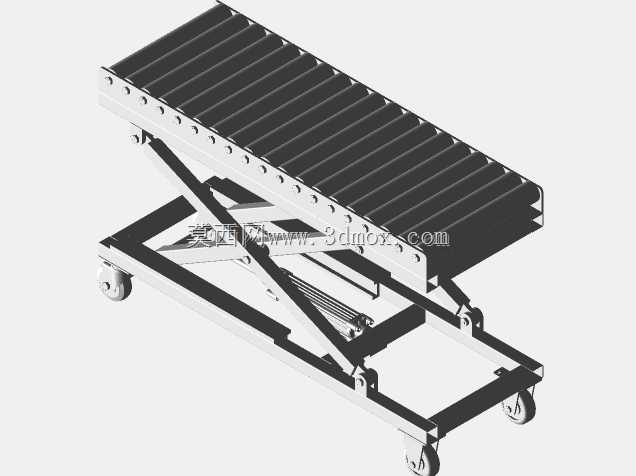

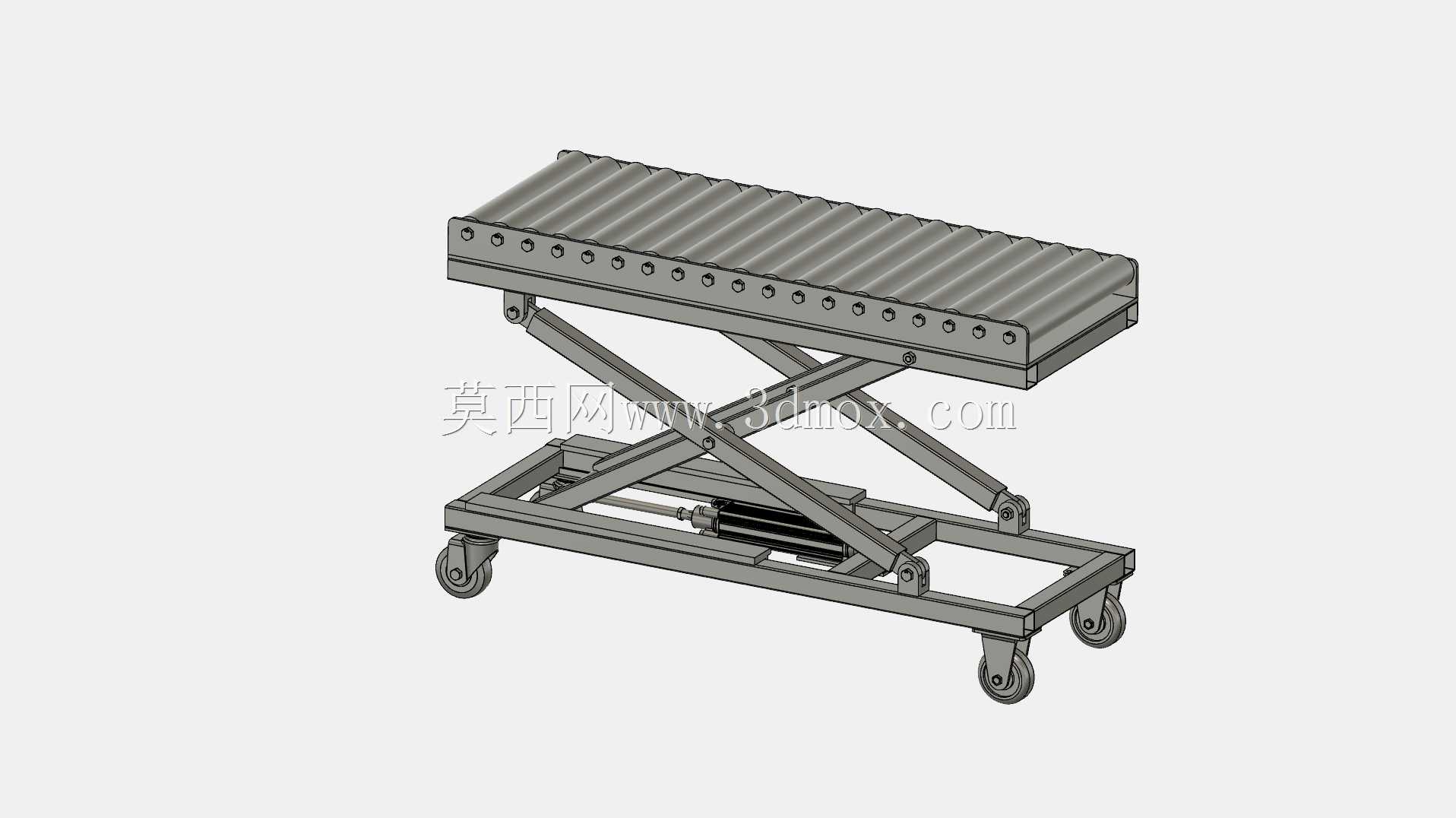

带辊筒台面移动式剪叉升降作业平台

在车间工位间物料转运、仓储区域短距离货物调运、轻型装配线工件高度适配这类场景里，这类带辊筒台面的移动剪叉设备，往往能解决固定升降台无法覆盖的零散作业需求。区别于固定安装的升降设备，这款设备底部配置了四个带转向与制动功能的脚轮，作业人员可以轻松将其推移到需要的作业点位，踩下脚轮制动后即可固定设备位置，避免作业过程中出现滑移偏移。台面采用密集排布的无动力辊筒结构，当工件需要在升降台与相邻输送线、装配工位台之间转移时，无需额外吊装辅助，直接推动工件即可沿辊筒面滑移，大幅降低上下料的人力消耗，尤其适配箱型件、板类加工件的短距离移载作业。核心升降结构采用单组X形剪叉臂布局，剪叉臂的铰接点均配置耐磨衬套，减少反复升降过程中的铰接磨损，延长结构使用寿命；驱动端采用卧式布置的液压推杆，推力沿剪叉臂受力方向传递，避免偏载造成的结构卡滞，升降过程运行平稳，不会出现台面晃动的问题。设计过程中，首先根据额定承载需求核算了剪叉臂的型材截面厚度，选用矩形钢管作为剪叉臂主体材料，保证在最高举升位置时，台面边缘加载额定载荷也不会出现结构形变；底座框架采用拼接式焊接结构，底部预留了液压组件的安装空间，整体重心偏低，即使在最大升降行程下，设备的抗倾覆系数也能满足车间作业的安全要求。台面侧边设置了限位挡边，避免辊筒上的工件在升降过程中从侧面滑落，挡边高度根据常见工件的底部尺寸设定，不会干涉工件沿辊筒轴向的滑移操作。设备的整体外廓尺寸适配车间常见的通道宽度，推移过程中不会与通道两侧的设备、货架发生刮碰；最低位台面高度与常规车间作业台高度匹配，无需额外挖坑预埋，直接放置在平整地面即可投入使用，不存在复杂的安装边界要求，不需要对作业场地做额外改造。日常使用时，仅需定期检查铰接点润滑状态、液压管路密封情况即可，维护成本较低，能够适配多品种小批量生产场景下的灵活作业需求，填补了固定升降设备与手动搬运设备之间的作业空白，在机加工车间、仓储物流区、轻型装配线上都能发挥不错的实用价值。
