Triton TRA001木工雕刻机结构设计

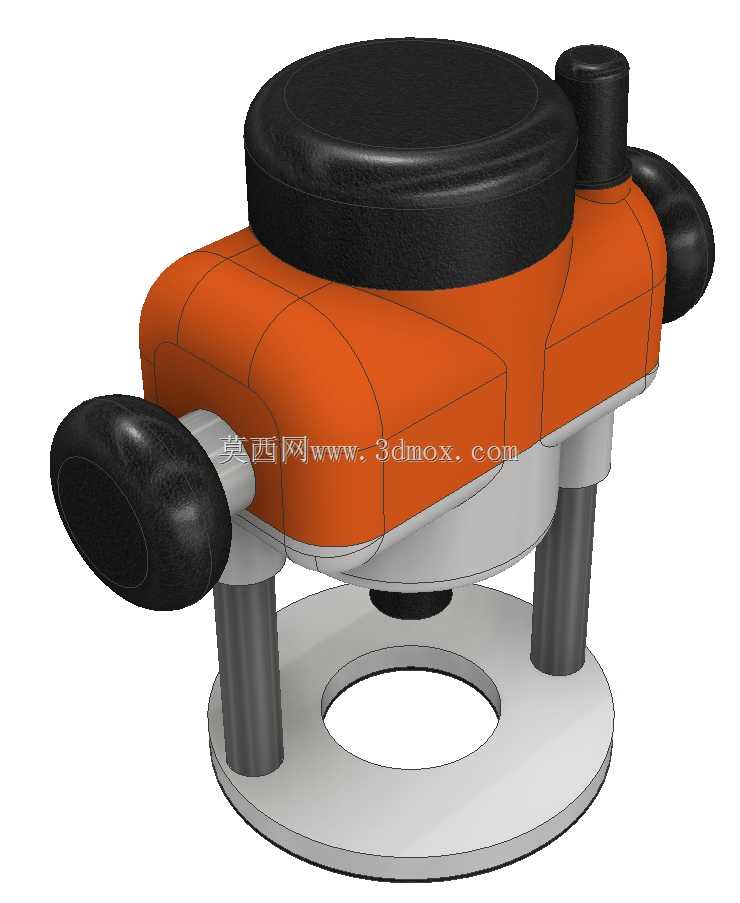

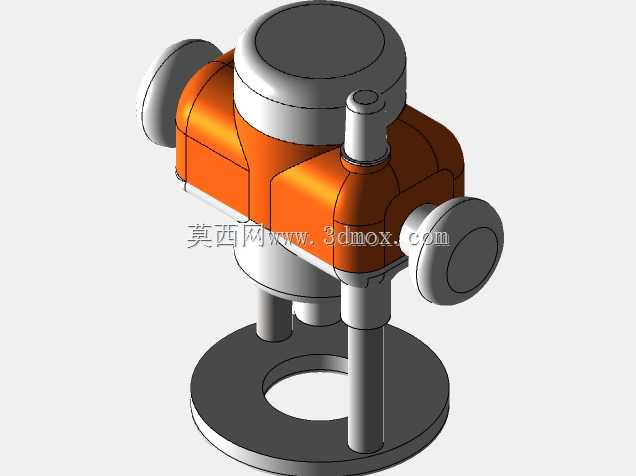

这款手持木工铣削设备的三维结构还原，核心围绕木工车间日常的开槽、修边、仿形铣削作业场景搭建，做结构设计时首先要兼顾手持操作的握持平衡与作业稳定性，机身主体的橙灰配色分区对应动力握持区与底座作业区，两侧的黑色握持手柄做了贴合手掌弧度的曲面处理，作业时双手握持可抵消铣刀切削产生的反向扭矩，避免机身偏转影响加工精度。顶部的黑色旋钮结构对应深度调节锁紧机构，可根据不同加工深度需求调整铣刀伸出底座的行程，调节完成后通过侧方的锁紧拨杆固定位置，防止作业过程中深度窜动。底座采用带中心镂空的圆形平板结构，镂空区域为铣刀作业预留走刀空间，平板底面做了平面度公差控制，贴靠木材表面滑动时可保证铣削深度的一致性，两根垂直导向柱连接机身与底座，既承担滑动导向的功能，也作为机身升降的支撑结构，保证调节过程中机身与底座始终保持垂直，避免铣刀出现倾斜导致加工面出现斜度。机身侧方的黑色凸起结构对应启停开关与调速模块，位置刚好处于单手握持时拇指可触及的范围，作业过程中无需大幅调整握持姿势即可完成设备启停操作，提升操作的便捷性与安全性。做车间场景布局时，这类低密度模型可用于木工生产线工位的设备排布模拟，核对工位操作空间是否满足双手持设备作业的活动范围，也可用于木工实训场景的设备结构展示，帮助操作人员快速理解设备的调节逻辑与操作边界。建模过程中对外部操作件的位置、握持区域的尺寸都做了1:1的比例还原，底座的安装边界尺寸可直接用于工位工装的适配设计，比如配套的导轨靠山、仿形夹具的连接位尺寸，都可参考模型的底座安装孔位、边缘轮廓做匹配设计，避免后续工装适配出现尺寸干涉。设备的动力舱部分做了曲面过渡处理，既提升握持的贴合度，也可在作业过程中引导木屑向侧方滑落，避免木屑堆积在机身与底座的连接缝隙内影响升降调节的顺畅度，导向柱表面做了光滑处理，减少升降调节时的摩擦阻力，长期使用也不易出现卡滞问题。
