高尔夫GTI曲柄连杆活塞装配机构

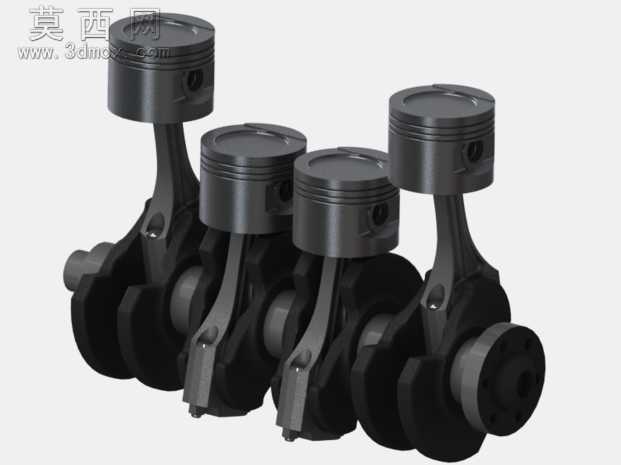

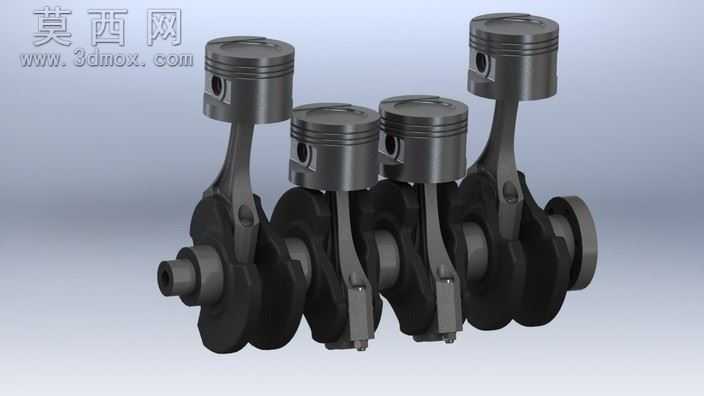

本套三维模型围绕大众1.8高尔夫GTI的直列四缸发动机核心运动组件展开建模，完整还原了曲柄、连杆与活塞的装配关系与运动逻辑，可直接用于发动机运动学仿真研究。建模过程中以实物游标卡尺测绘数据为核心依据，对各部件的尺寸公差进行了严谨把控，确保模型尺寸与真实发动机部件高度吻合，能够精准复现发动机运行过程中曲柄旋转带动连杆、推动活塞做往复直线运动的完整行程。模型对各部件的细节结构做了完整还原：活塞部分还原了活塞环槽、活塞销座、顶部燃烧室凹坑的结构特征，匹配真实发动机的活塞造型；连杆部分还原了大小头轴孔、杆身过渡结构、连杆盖的装配定位特征，还原了连杆连接活塞与曲柄的传力结构；曲柄部分完整还原了四缸对应的曲柄销相位角、主轴颈、平衡重的结构，准确对应直列四缸发动机的点火顺序对应的曲柄布置，保证运动仿真时各缸活塞运动相位符合真实发动机的运行规律。建模过程中对各部件的装配配合关系做了严谨设定，活塞销与活塞销座、连杆小头的转动配合，连杆大头与曲柄销的转动配合，主轴颈的转动约束都按照真实机械配合逻辑设置，可直接导入仿真模块完成曲柄连杆机构的运动学模拟，验证活塞行程、连杆摆角、曲柄转角的对应关系，也可用于发动机结构教学、改装方案验证等场景。模型材质渲染参考真实发动机部件的金属质感，对活塞的铝合金材质、连杆与曲柄的锻钢材质做了区分，渲染效果能够清晰展示各部件的结构轮廓与装配层次，直观呈现发动机核心动力转换机构的组成形态，为汽车发动机结构学习、运动特性研究提供精准的三维数字化参考。
