高精度蜗轮蜗杆传动零件三维结构设计

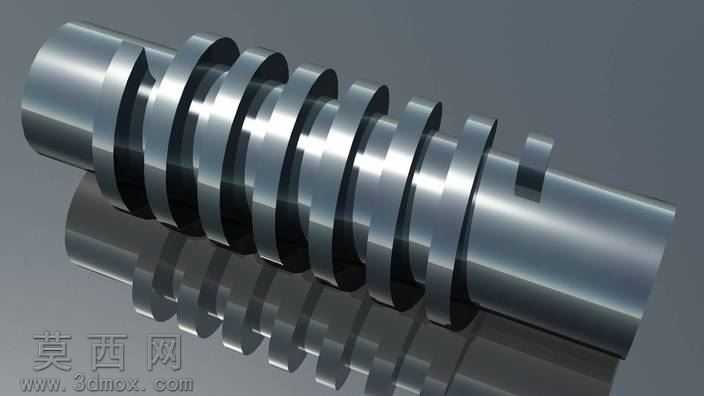

本作品为蜗轮蜗杆传动核心零件的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计手册中蜗轮蜗杆的啮合参数规范，保证结构尺寸的工程实用性。建模初期首先梳理蜗轮蜗杆的传动逻辑，明确该类零件用于交错轴间运动与动力传递的核心功能，先绘制轴向基准平面与旋转中心轴，通过旋转凸台指令生成蜗杆的轴类基体结构，再依据模数、压力角、导程角等核心啮合参数，绘制螺旋齿槽的截面轮廓，通过螺旋扫描切除指令生成连续的螺旋齿形结构，过程中反复校验齿形的螺旋升角与齿距参数，确保后续与蜗轮啮合时不会出现卡滞、干涉问题。模型的齿部边缘做了符合机械加工工艺的圆角过渡处理，避免锐边结构在实际生产中出现应力集中的问题，同时还原了轴端的定位台阶、装配卡槽等附属结构，完整复现实物零件的全部装配特征。材质渲染阶段采用金属合金钢材质球，调整材质的反射率、粗糙度参数，模拟经过精磨加工后的金属表面质感，添加柔和的环境漫反射光照，让齿面的金属光泽、轴身的机加工纹理都得到清晰呈现，通过光影对比突出螺旋齿的连续曲面结构，让观看者可以直观理解齿部的啮合形态。结构设计上严格遵循蜗轮蜗杆的传动特性，保证齿面的接触面积符合传动载荷要求，轴身的直径尺寸经过强度校核，可满足常规工况下的扭矩传递需求，各段轴径的台阶差符合轴承、密封件的装配尺寸规范，可直接用于后续的虚拟装配仿真、工程图导出或者3D打印验证。整个建模过程注重参数化设计，所有关键尺寸都设置了可编辑的参数变量，后续如果需要调整传动比、模数等参数，只需要修改对应参数即可快速生成新的零件模型，大幅提升设计迭代效率，模型的曲面连续性达到G2级别，不存在破面、重叠面等几何错误，可兼容各类主流三维软件打开使用，适用于机械原理教学、传动机构设计参考、虚拟样机搭建等多种场景。
