啮合传动直齿圆柱齿轮组结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:297702
  • 啮合传动直齿圆柱齿轮组结构设计
  • 啮合传动直齿圆柱齿轮组结构设计
  • 啮合传动直齿圆柱齿轮组结构设计
  • 啮合传动直齿圆柱齿轮组结构设计

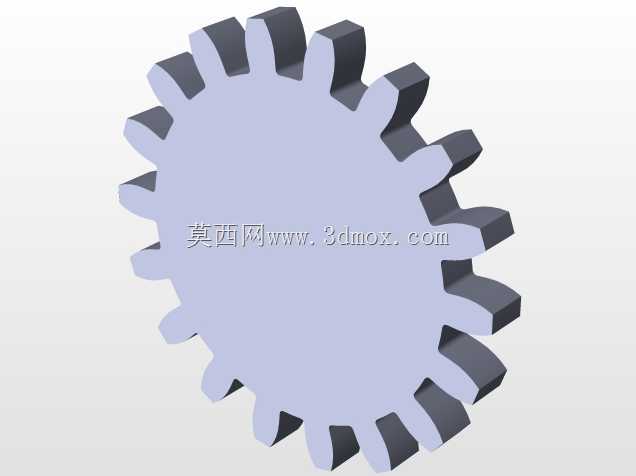

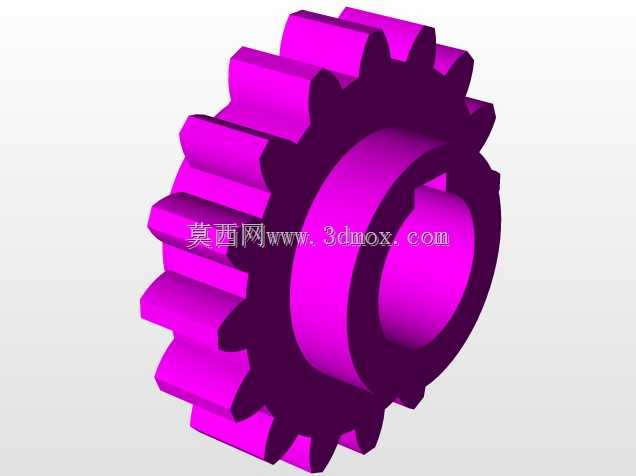

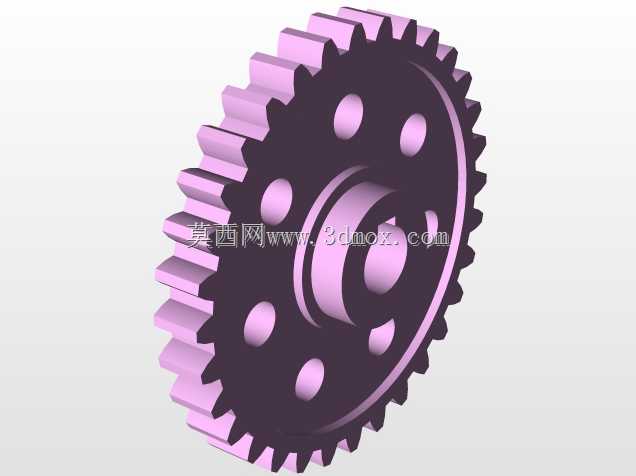

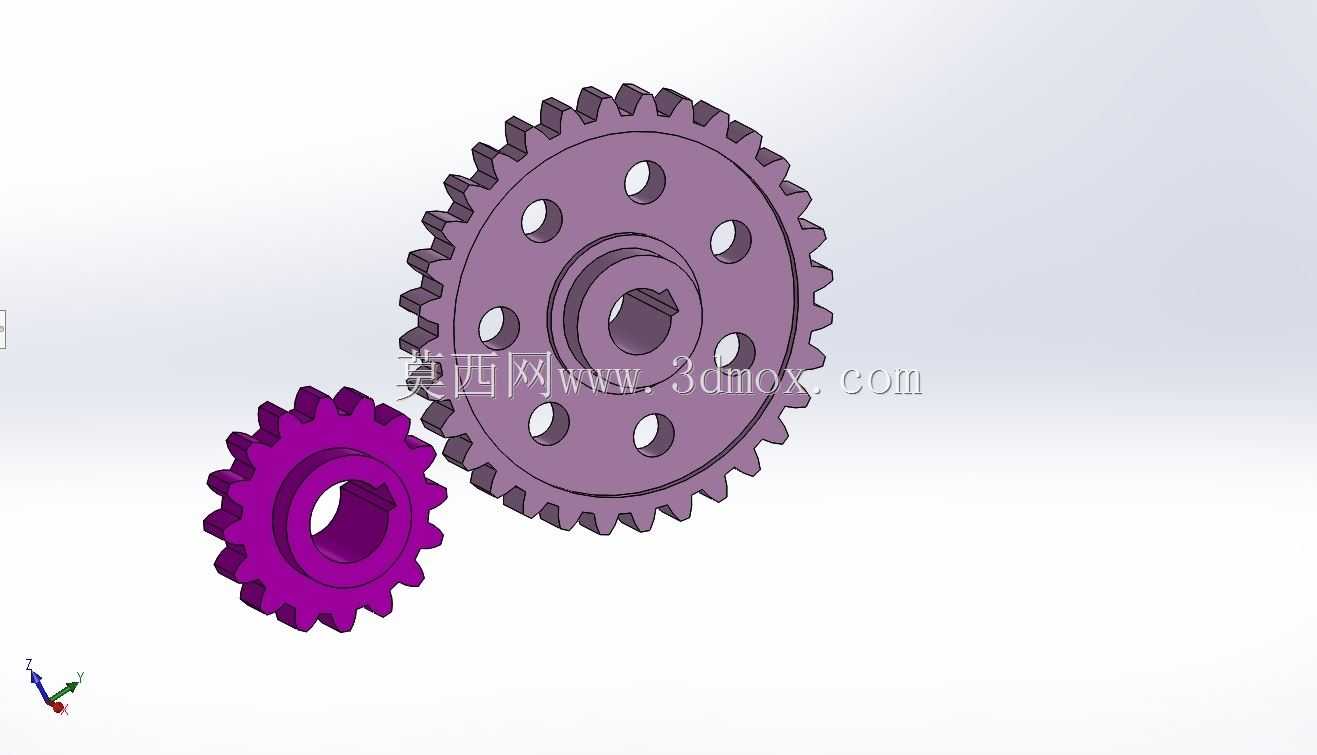

这套啮合直齿轮组可覆盖多数中小载荷机械传动场景,在轻工输送设备、小型工装夹具传动单元、教学演示实验台、非标自动化工位动力传递环节都能适配,核心作用是在平行轴间完成转速与扭矩的匹配转换,通过不同齿数的配对实现预设减速比,把输入端的高转速低扭矩转化为输出端的低转速高扭矩,满足执行端的动作负载需求。从结构特性来看,两个齿轮均采用标准渐开线直齿齿形,啮合过程中无轴向分力,对支撑轴承的轴向载荷要求低,安装调试时无需额外考虑轴向限位的复杂补偿结构。大齿轮端面均匀布置圆形减重孔,在保证轮体结构刚度的前提下降低整体转动惯量,减少传动启停阶段的惯性冲击,中心采用带键槽的阶梯孔设计,可通过平键与传动轴实现周向固定,配合轴肩与轴端挡圈就能完成轴向定位,安装工序简单,现场装配无需专用工装。小齿轮采用实心轮体结构,因为小齿轮啮合过程中参与啮合的轮齿循环次数更多,实心结构能提升轮齿根部的抗弯强度,降低长期交变载荷下的断齿风险,中心同样设置键槽孔,与输入轴的配合公差选用过渡配合,保证传动过程中无相对窜动。设计过程中先确定两轴的中心距边界,根据预设传动比分配两个齿轮的齿数,再通过模数计算确定齿顶圆、齿根圆的尺寸边界,建模时先绘制齿形的渐开线轮廓,通过圆周阵列完成全部轮齿的构建,再依次完成轮体减重孔、中心安装孔、键槽的特征创建,过程中严格控制齿形的公差余量,保证啮合时的齿侧间隙处于合理范围,避免出现卡滞或回程间隙过大的问题。安装时需保证两齿轮的轴线平行度误差在允许范围内,齿面接触斑点沿齿高、齿长方向的占比符合传动精度要求,日常运维时只需定期在齿面涂抹润滑脂,就能降低齿面磨损,延长整套传动件的使用寿命。这类直齿轮组加工难度低,普通滚齿设备就能完成批量加工,成本远低于斜齿轮、蜗轮蜗杆等传动结构,是平行轴传动场景下性价比极高的传动方案。
