复古木质横向地震记录装置结构设计

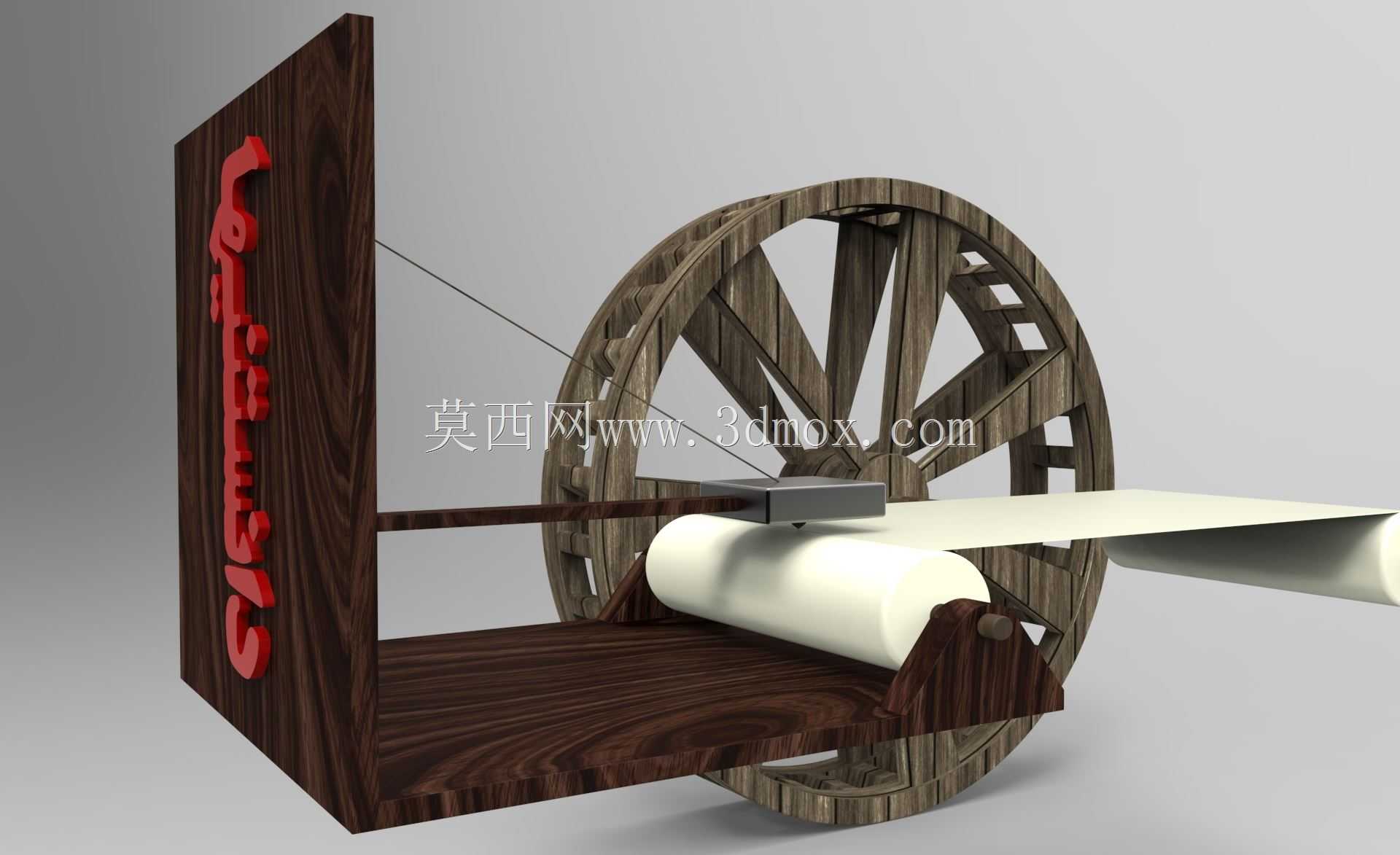

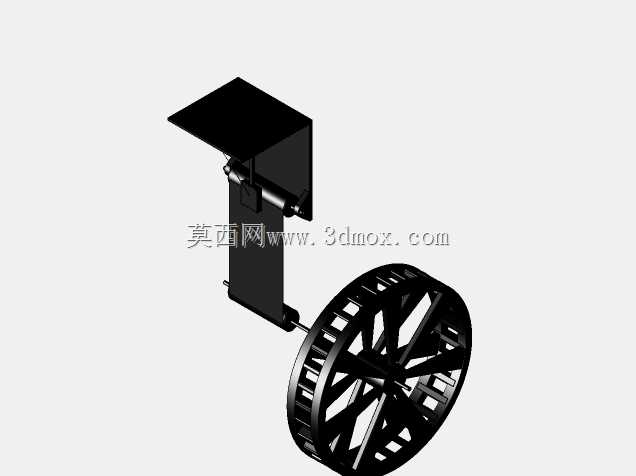

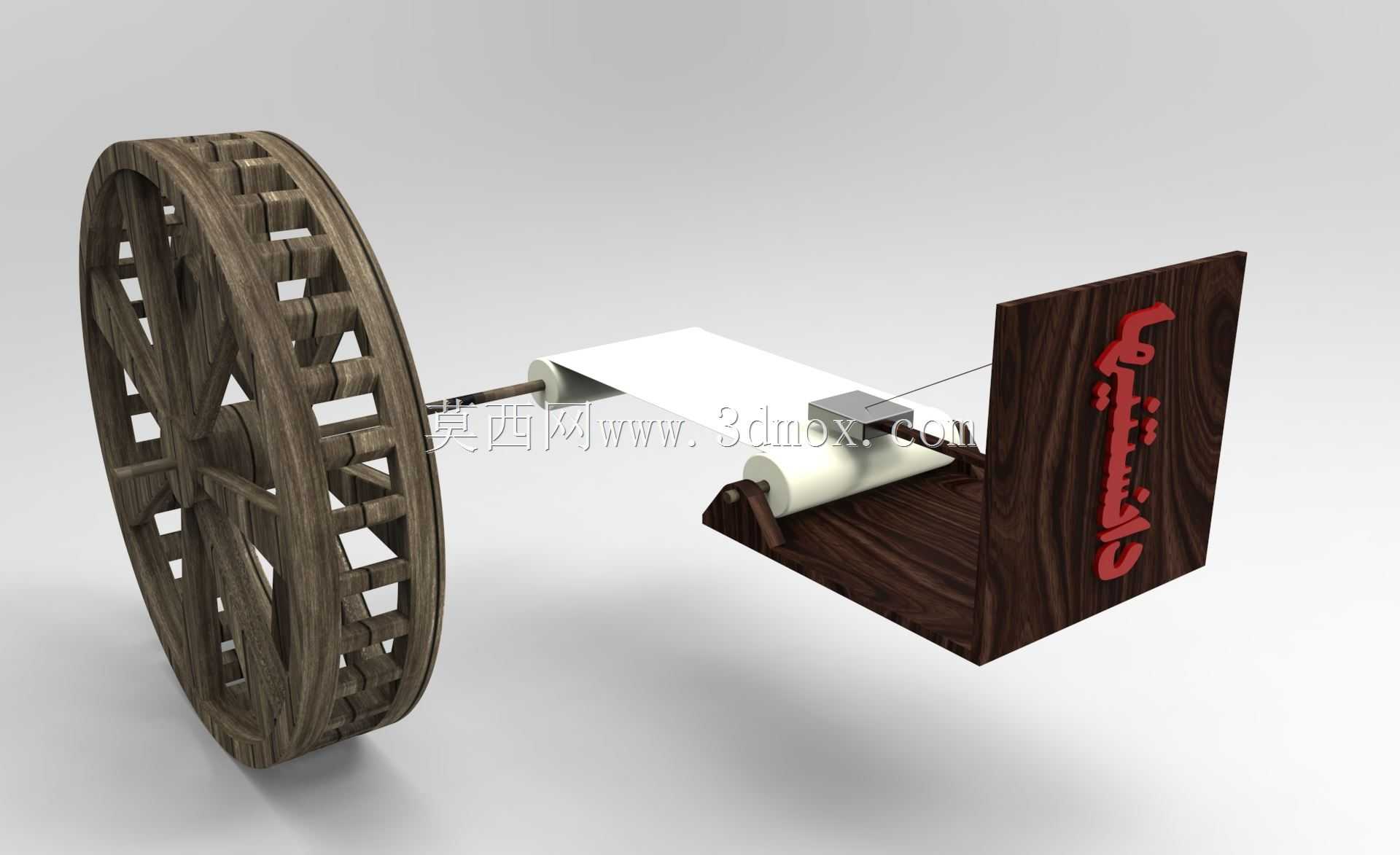

在地质监测相关的科普教具、复古科研装置复刻领域，这类横向地震感知记录结构有着独特的应用场景，既可以作为科技馆古代科技展区的互动展示展品，也能用于地质类院校的地震监测原理教学演示，帮助学习者直观理解机械式地震记录的核心逻辑。整套装置采用全木质构件打造，核心的感知传动单元由大直径辐条式木轮作为惯性触发端，轮体采用多辐条镂空结构，既保证了足够的转动惯量来捕捉地面的横向位移，又控制了整体自重，避免过大的静态载荷对支撑结构造成额外负担。轮体的中心轴采用硬木切削加工，轴端与记录纸走纸机构做刚性连接，走纸部分采用双辊轴夹持结构，上下两根木辊将长条记录纸压紧，当轮体受地面横向晃动产生转动时，会通过轴杆带动下辊同步转动，实现记录纸的匀速走纸动作。记录端的立板垂直固定在底座上，板面上预留了绘图笔的安装滑槽，绘图笔通过柔性吊线与固定基准端连接，当地面产生横向位移时，惯性轮保持相对静止，底座随地面产生位移，绘图笔就会在移动的记录纸上留下对应位移的波形线条，完整还原地震横向晃动的幅度与频率特征。从安装边界来看，整套装置的底座采用整块实木裁切，长度方向预留了足够的走纸行程，宽度方向以大木轮的最大外径为边界，轮体与底座之间预留了足够的转动间隙，避免转动过程中出现剐蹭卡滞；立板的高度匹配记录纸的宽度，安装时需要保证立板与走纸辊的轴线完全垂直，否则会出现记录纸跑偏、绘图笔划线偏移的问题。设计过程中没有采用任何金属连接件，所有构件的连接都采用传统的榫卯结构，轮体的辐条与轮辋、轮毂之间通过燕尾榫拼接，走纸辊的轴座与底座之间采用暗榫固定，既还原了古代工艺的特征，也保证了结构的连接强度，能够承受反复演示操作带来的载荷。这套结构的核心设计思路是利用大质量惯性轮的相对静止特性，将地面的横向位移转化为记录纸与绘图笔之间的相对运动，不需要外部供电就能实现地震位移的直观记录，在无电力供应的极端场景下也能完成基础的地震感知记录功能，其结构逻辑也为现代机械式地震监测设备的原理演示提供了具象化的参考，建模过程中对每一处榫卯配合的公差都做了对应设置，保证虚拟装配后所有运动部件都能实现无干涉的动作模拟，轮体的转动、走纸辊的送纸、绘图笔的划线动作都能按照实际物理逻辑完成联动。
