办公桌面手动装订订书机结构设计

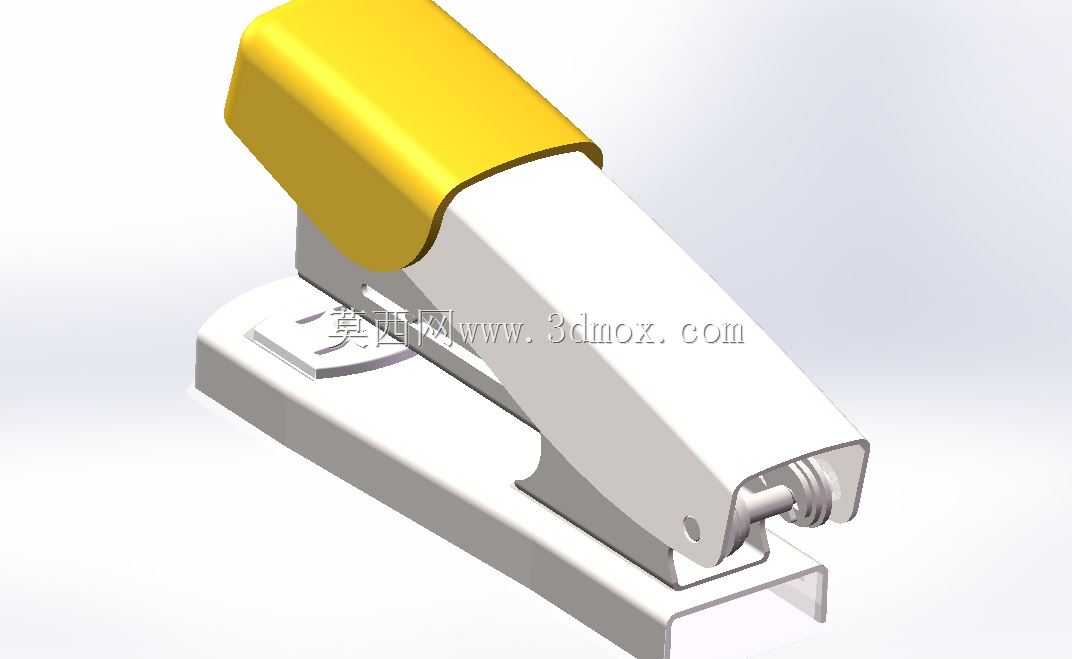

日常办公场景里，手动订书机是桌面工位的标配装订工具，主要用于零散纸张的成册固定，在行政办公、图文打印、学生课业整理、小型财务凭证装订场景中都有极高的使用频次，相比电动装订设备，手动款无需外接电源，握持操作门槛低，单次装订动作即可完成多页纸张的钉合固定，适配常规办公桌面的摆放使用需求。这款订书机的整体结构采用经典的杠杆施力布局，核心部件分为上压盖、钉槽组件、底座成型座三个主要模块，上压盖部分做了双色包覆设计，顶部的按压区域采用弧面过渡造型，贴合手掌按压时的受力曲线，降低长时间重复装订操作的手部压感，压盖内部集成了压钉撞针与复位弹簧结构，按压时撞针沿垂直导轨向下运动，将钉槽内的单枚订书钉推出，松开压盖后弹簧带动上压盖自动复位，完成单次装订的动作循环。钉槽组件位于上压盖与底座之间，采用抽拉式的装钉结构设计，常规状态下钉槽可容纳整排标准规格订书钉，末端设置有弹性顶钉片，持续将钉排向出钉口位置推送，保证每次出钉位置精准，不会出现卡钉、空钉的问题，钉槽的侧边做了导向限位结构，和上压盖的导轨槽配合，保证压合过程中撞针始终对准出钉口，不会出现偏钉、弯钉的故障。底座部分采用加宽的平底设计，底部可增设防滑胶垫，放置在光滑桌面时不会随按压动作滑移，底座上的成型座采用凹槽式卷边结构，当订书钉穿透纸张后，钉脚会沿着凹槽的曲面自动向内弯折，将纸张牢牢夹紧，成型座的位置可前后微调，适配不同边距的装订需求，满足常规公文、作业、薄本册页的装订边距要求。从设计思路来看，这款订书机优先平衡了操作手感与结构耐用性，所有运动部件之间的配合间隙都做了合理预留，既不会因为间隙过大出现结构晃动，也不会因为间隙过小导致按压卡滞，金属材质的钉槽、撞针、成型座部件保证了核心受力位置的结构强度，塑料材质的外覆件则降低了整体重量，同时兼顾外观的整洁度。外形尺寸方面，整体长度控制在成年人单手握持的舒适范围内，底座宽度足够保证放置稳定性，整体高度在按压行程预留充足的前提下尽可能压缩，不会占用过多桌面储物空间，安装边界上无需额外固定，直接平放在硬质平面上即可使用，没有外接管线、固定点位的要求，可随时挪动位置适配不同的使用场景。实际使用过程中，这款订书机可适配常规的24/6型标准订书钉，单次装订厚度覆盖日常办公常用的纸张页数范围，对于普通A4打印纸、薄铜版纸、便签本都能完成可靠装订，压合所需的施力大小经过杠杆比例优化，即使是手部力量较小的使用者也能轻松完成按压动作，不会出现按不动、钉不透的问题。结构建模过程中，对各个运动部件的干涉情况做了完整校验，复位弹簧的压缩行程、撞针的下行距离、钉槽的抽拉行程都做了参数化匹配，各个零件的装配关系完全符合实际量产产品的装配逻辑，可直接用于结构参考、外观改型或者教学演示使用，对于文具类产品的结构设计入门学习者来说，这款模型完整展现了杠杆类手动工具的结构设计逻辑，从受力传递、运动限位到功能实现的各个环节都有清晰的结构呈现，能帮助设计者快速理解这类小型手动工具的设计要点，避免在实际开模或者结构优化时出现运动干涉、受力不合理的问题。
