剪式车载机械式汽车顶升工具结构

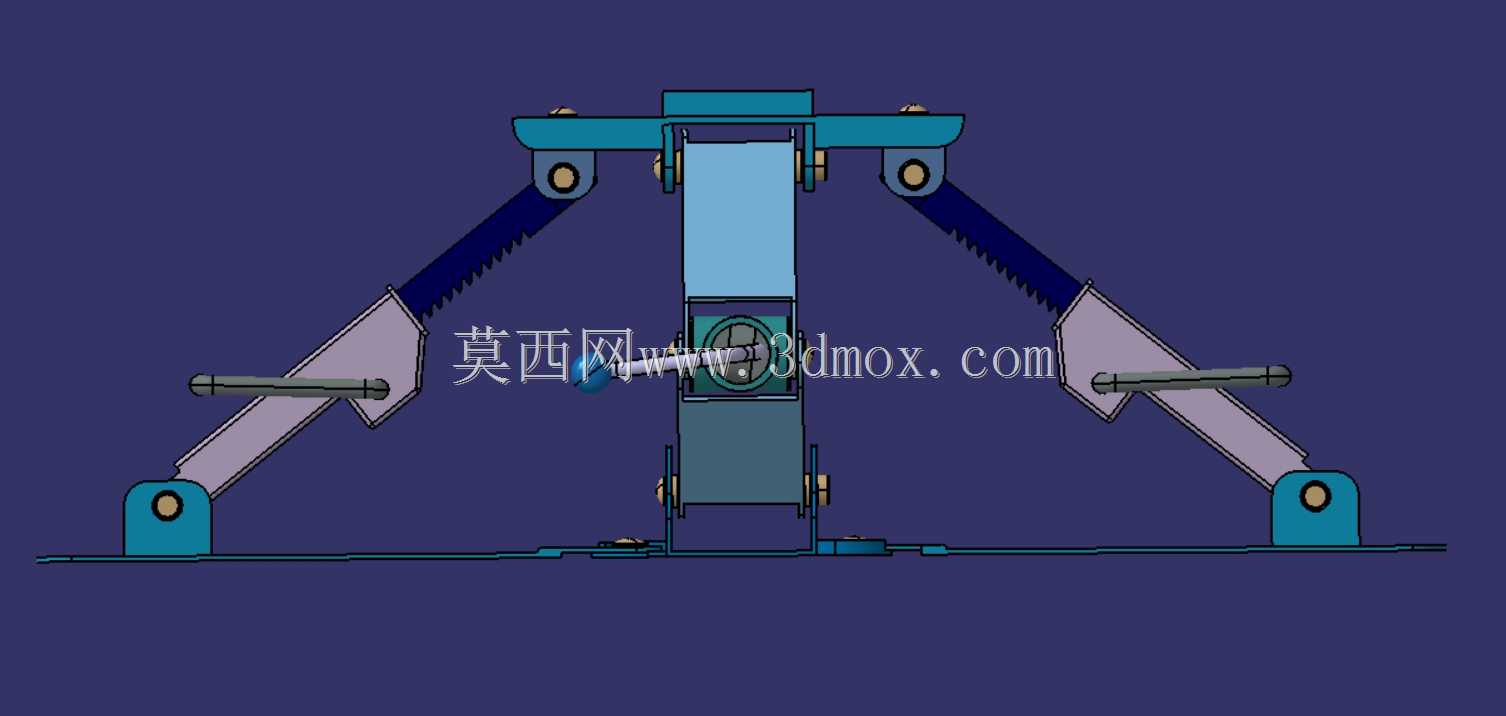

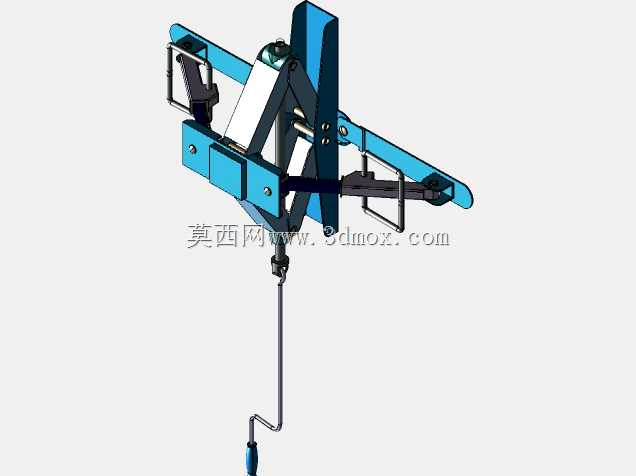

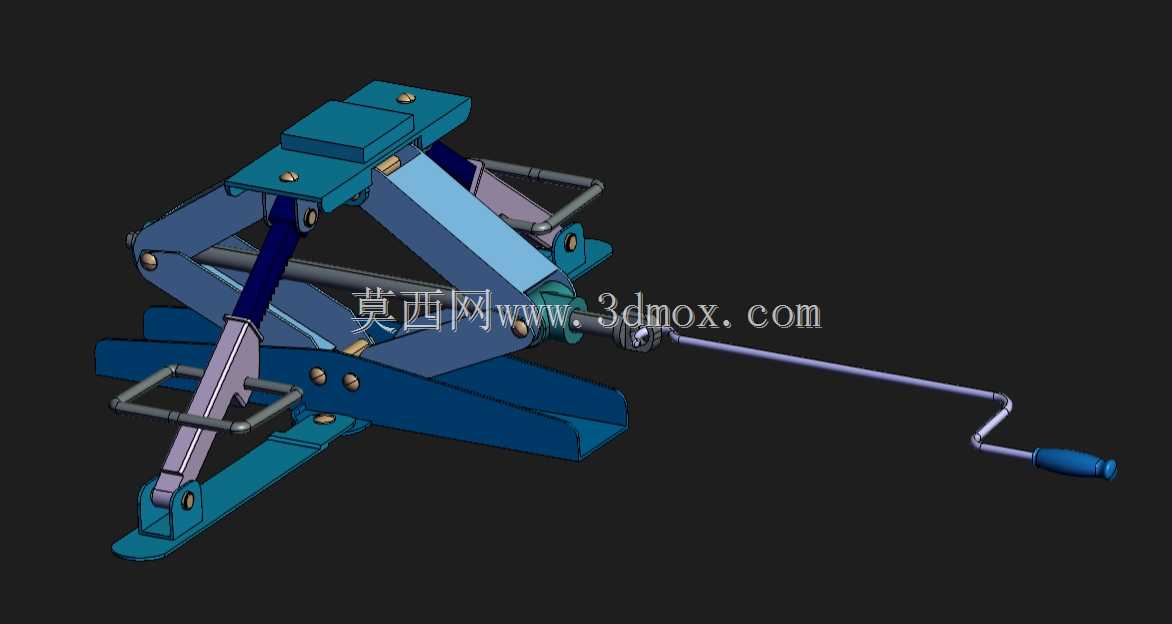

日常汽修场景里，路边应急换胎、底盘紧固件检查、制动片临时更换这类不需要整车举升的作业，很少会用到大型双柱举升机，这类剪式机械千斤顶恰恰是适配这类零散、户外、无电源场景的核心随车工具。不同于液压千斤顶依赖密封件保压的结构，纯机械传动的剪式结构不存在液压油泄漏、密封圈老化泄压的隐患，哪怕在零下数十度的低温环境、或是长期放置在后备箱随车颠簸三五年，只要螺纹副没有锈蚀变形，就能正常输出顶升力，这也是多数家用乘用车出厂时标配这类顶升工具的核心原因。从结构设计逻辑来看，整个机构以两组对称布置的交叉剪臂作为核心承力构件，上下两端分别设置支撑托板与底座承力面，中间穿装梯形传动丝杠，通过摇臂转动丝杠带动两组剪臂的铰接点沿轴向靠拢，利用剪叉机构的角度变化将丝杠的圆周回转运动转化为垂直方向的直线顶升动作，传动过程中梯形丝杠自带的自锁特性，能保证顶升到位后无需额外锁止结构即可稳定承载，不会出现受载后自动回落的安全风险。设计阶段需要重点校核的边界参数首先是最低闭合高度，这个尺寸直接决定了工具能不能塞进低底盘乘用车的侧裙下方，常规家用轿车的底盘侧裙离地间隙普遍在120mm到180mm之间，因此闭合状态下的整体高度必须控制在110mm以内，才能保证在轮胎亏气、车身下沉的状态下顺利将底座放到顶升点位下方；而最大顶升高度则需要匹配轮胎拆卸所需的离地间隙，一般家用车更换轮胎时需要将轮心抬离地面150mm到200mm，因此剪臂完全展开后的有效顶升行程需要覆盖这个范围，避免出现顶升到位后轮胎仍无法脱离地面的情况。底座的设计采用了加宽的平底结构，接触面积足够分散载荷，哪怕是在松软的非铺装路面使用，也能通过垫上随车的橡胶垫或者硬质木板进一步降低接地比压，避免顶升过程中底座下陷引发侧翻；上端的支撑托板特意做了弧形开槽结构，刚好能卡入车身底部预设的顶升加强筋位置，防止顶升过程中托板滑移刮伤车身底盘钣金。摇臂的连接端采用了快拆式的铰接结构，不用的时候可以将摇臂折叠贴靠在剪臂侧面，缩小整体收纳体积，不会占用后备箱过多的储物空间，摇臂末端的防滑握套能让操作人员在施力转动时不易打滑，哪怕手上沾有泥水、油污也能稳定施加扭矩。整个机构的铰接点全部采用销轴加润滑衬套的结构，日常维护只需要定期在螺纹副和铰接销轴位置涂抹少量润滑脂，就能保证传动顺畅无卡滞，不需要像液压结构那样定期补充液压油、更换密封件，维护成本极低，完全适配普通车主非专业的日常使用需求。在结构强度校核层面，剪臂的板材厚度、丝杠的螺纹中径、铰接销轴的直径都需要匹配额定承载载荷，保证在最大顶升高度、承受额定载荷的状态下，各构件的弯曲应力、剪切应力都落在材料许用应力范围内，不会出现构件变形、断裂的风险，同时剪臂的铰接间隙需要控制在合理范围，避免顶升过程中出现过大的横向晃动，保证作业过程的稳定性。
