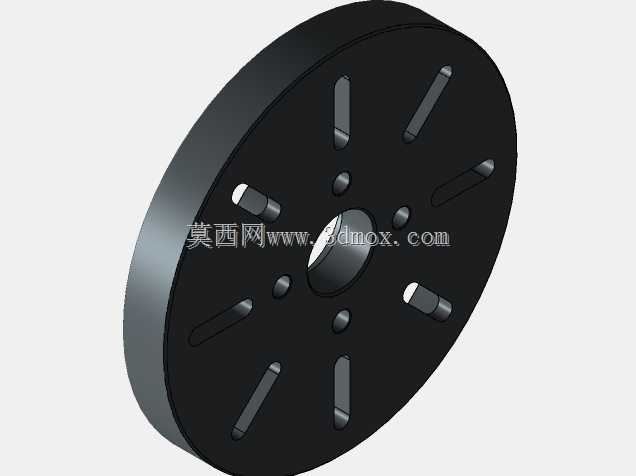

车床主轴连接花盘式工装面板

这款车床面板属于车床主轴端的核心装夹配套部件，主要适配普通卧式车床、数控车床的主轴前端安装位，用于替代通用卡盘完成异形件、不规则盘类件、偏心件的装夹作业，在小批量非标零件加工、工装定制加工场景中应用广泛。实际生产中，当待加工工件外形无规则、无法通过三爪自定心卡盘或四爪单动卡盘直接装夹时，就需要将该面板安装在主轴法兰端，配合压板、螺栓、定位块完成工件的多点压紧固定，相比通用卡盘，其装夹适配范围更广，可覆盖跨距更大的异形工件装夹需求。从结构设计来看，面板主体采用圆盘式对称结构，中心设置与车床主轴端定位止口匹配的中心通孔，保证安装后与主轴回转中心的同轴度要求，避免装夹后出现回转跳动超差的问题。盘面分布多组径向长条形安装槽，槽位沿圆周方向均匀排布，可适配不同安装孔距的压板、定位组件，调整范围覆盖从靠近中心的小型工件到靠近外圆的大尺寸盘类工件，无需额外打孔即可完成装夹组件的位置调整。盘面还设置多组圆周分布的螺纹孔与定位销孔，用于安装固定定位块、平衡块，当装夹偏心工件时，可在对应位置安装平衡块抵消回转离心力，降低高速车削时的振动，提升加工表面质量与主轴轴承使用寿命。设计过程中优先考虑了安装边界的适配性，面板背面的止口尺寸、连接螺栓孔分布完全对应标准车床主轴前端的法兰安装尺寸，可直接替换同规格的原装花盘，无需对主轴端进行二次改造。面板厚度经过刚性校核，在最大装夹重量工况下，盘面的轴向变形量控制在车削加工允许的公差范围内，避免因面板刚性不足导致装夹松动、加工尺寸超差。外圆与端面均经过精加工，安装后自身的端面跳动、径向跳动满足机床装夹精度要求，可作为工件装夹的基准面使用。实际使用时，操作人员可根据待加工工件的外形，在长槽内滑动调整压板位置，通过T型螺栓锁紧固定，对于有定位要求的工件，可利用盘面的定位孔安装定位销，实现工件的快速找正，大幅降低异形件装夹的找正时间，提升单件小批量加工的生产效率。
