手动操作带轴承金属折弯装置

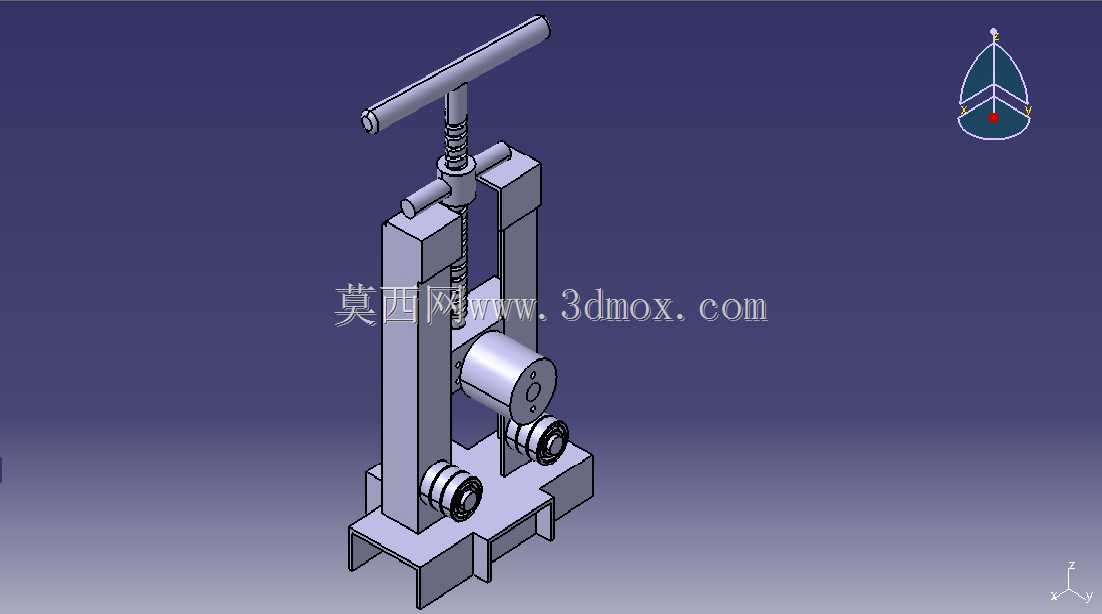

在小型钣金加工、五金维修、单件小批量金属构件制作场景中，这类手动带轴承的折弯装置能够适配薄钢板、薄铜铝排等型材的小角度折弯作业，无需外接动力源，可直接放置在常规工作台面上完成操作，适合零散修配、教学实训、户外临时加工等不具备大型折弯设备布设条件的场景使用。该装置通过顶部手柄驱动丝杆进给，带动压合辊向下施压，配合下方两组承托轴承作为折弯支点，金属板材从两组承托轴承上方穿过时，压合辊下行即可推动板材沿支点产生塑性弯折，轴承的滚动结构能够大幅降低板材进给过程中的摩擦阻力，避免板材表面出现划伤、拖痕，同时减少操作时的施力强度，单人即可完成常规厚度金属板材的折弯操作。设计过程中优先考虑了手动操作的力臂匹配，顶部手柄长度经过力臂核算，确保常规成年操作人员施加握力时，丝杆输出的下压力能够满足1.5mm以内普通冷轧钢板的折弯需求，整体框架采用立式门型结构，两侧立板作为主要承力构件，底部设置带安装孔的支撑底座，可通过螺栓固定在工作台面，避免作业过程中设备出现偏移、倾覆。安装边界方面，设备整体占用台面空间较小，底座安装孔位间距适配常规钳工工作台的T型槽间距，无需对现有工作台做额外改造即可完成固定，作业时仅需在设备前方预留足够的板材送进空间即可，无额外的管线布设需求。结构设计上摒弃了复杂的液压、气动组件，全部采用纯机械传动结构，核心传动件为梯形丝杆，具备自锁特性，下压到位后不会自行回弹，能够保证折弯角度的稳定性，压合辊与承托轴承均采用可拆卸式安装结构，可根据待加工板材的厚度、折弯R角需求更换对应直径的辊件，拓展设备的加工适配范围。日常使用过程中仅需定期对丝杆、轴承转动部位加注润滑脂即可维持正常运转，维护成本极低，没有易损的电子、液压元件，适合长期在无稳定供电、环境条件相对简陋的加工场景下使用。
