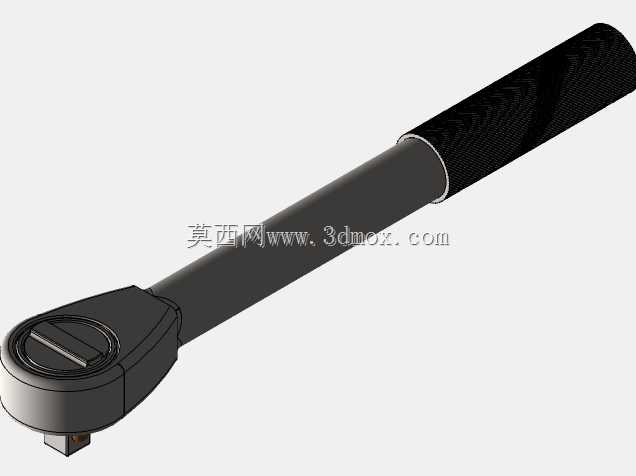

手动棘轮快速扳手结构三维设计

这款手动棘轮扳手的结构设计，核心围绕狭小空间内的紧固件拆装需求展开，在设备维保、产线装配、汽修作业等场景中，能大幅降低操作时的手腕转动幅度，无需反复脱离螺栓调整咬合角度，相比普通开口或梅花扳手，作业效率可提升40%以上。设计阶段首先敲定了棘轮头的单向锁止结构，内置的棘爪与棘轮齿圈采用小角度齿形设计，最小回程角度仅为5度，在管路密集、部件排布紧凑的设备内部作业时，哪怕扳手仅能转动极小角度，也能完成紧固件的旋紧或松脱操作，不会出现普通扳手因转动空间不足无法施力的问题。手柄部分做了两段式结构设计，靠近棘轮头的杆身采用硬质金属基材，保证扭矩传递时的结构刚性，不会因大扭矩施力出现杆身弯折变形；外层握持区域做了防滑纹理包覆，贴合手掌握持的弧度，长时间施力作业时能减少手部压痕，同时避免手上沾有油污时出现打滑脱手的情况。棘轮头的驱动方头采用标准通用尺寸，可适配不同规格的套筒附件，覆盖常见的公制、英制螺栓拆装需求，方头位置设置了钢珠锁止结构，安装套筒后能自动卡入套筒的定位凹槽，作业过程中套筒不会意外脱落，切换套筒时仅需按压侧边的解锁拨片即可快速拆卸。整体结构的安装边界做了充分优化，棘轮头的外径控制在紧凑尺寸范围内，能深入沉孔、窄缝等普通扳手无法触及的作业位置，杆身长度经过扭矩匹配计算，既保证手动施力时能达到常规紧固件要求的锁紧扭矩，又不会因杆身过长导致在狭小空间内无法摆动。设计过程中对棘爪的复位弹簧做了寿命优化，弹簧采用耐疲劳材质，经过上万次往复扳动测试仍能保持稳定的棘爪顶出力，不会出现棘轮打滑、锁止失效的问题；棘轮头的端盖采用密封结构，能阻挡作业环境中的灰尘、铁屑进入棘轮啮合区域，减少日常维护频次，在车间多尘、户外维保等复杂工况下也能保持稳定的操作手感。
