锥式螺旋劈木作业设备结构设计

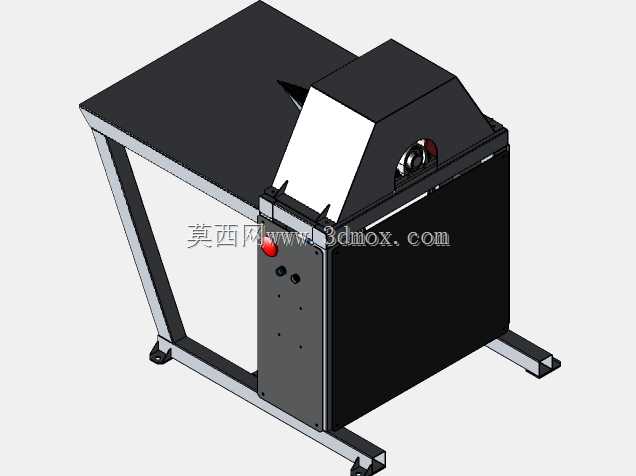

　　这款锥式劈柴设备主要面向民用柴火加工、小型木材加工点、林区农户的木柴劈分作业场景，替代传统斧头劈柴的高强度人工作业模式，降低作业过程中的安全风险，提升木柴加工的效率。设备整体采用台式框架结构，上部为倾斜布置的作业台面，采用厚钢板弯折焊接成型，台面边缘做了圆弧过渡处理，避免上料过程中木材剐蹭操作人员衣物，同时倾斜角度经过反复校核，待劈分的原木靠自重即可向劈裂锥方向进给，无需额外施加过大的推送力，降低操作人员的劳动强度。核心劈裂部件采用锥形螺旋结构，锥头做了硬化处理，表面的螺旋升角经过优化，在旋转过程中可以自行啮入原木端面，依靠螺旋面的挤压力将原木沿纹理方向劈裂，相比传统直刃劈砍结构，不需要过大的轴向冲击力，对电机的扭矩输出要求更平缓，

　　作业过程中无剧烈冲击，设备运行稳定性更好。动力单元布置在台面下方的框架空腔内，通过带传动结构将动力传递至劈裂锥主轴，带传动结构可以在原木卡滞时起到过载打滑的保护作用，避免电机堵转烧毁，同时带传动的缓冲特性可以吸收劈裂过程中的载荷波动，延长核心传动部件的使用寿命。设备的机架采用矩形钢管焊接成型，底部设置四个带安装孔的支撑脚，可以通过膨胀螺栓固定在硬化地面上，避免作业过程中设备移位，机架的支腿采用斜撑结构，分散作业时的载荷，保证整体结构的刚性，即使处理直径较大的硬木时也不会出现明显的结构形变。控制元件布置在设备右侧的立式机架面板上，操作位置远离劈裂作业区，操作人员站在设备侧方即可完成启停操作，避免劈裂过程中木柴飞溅造成的伤害，

　　上部的防护罩采用薄钢板弯折成型，完全覆盖主轴传动区域与劈裂锥的非作业段，防止衣物、杂物卷入传动结构，同时阻挡劈裂过程中产生的木屑飞溅。设备的安装边界预留了足够的操作空间，上料侧无突出结构阻碍，操作人员可以顺畅地将原木放置到台面上，出料侧为开放结构，劈分完成的木柴可以直接沿倾斜台面滑落到地面，无需额外的出料输送结构，简化整体结构的同时降低了制造成本，适合小规模作业场景的使用需求。在结构设计过程中，重点校核了主轴的抗弯强度、机架的焊接结构强度，以及劈裂锥的表面硬度，确保长期处理硬木作业时不会出现锥头磨损、主轴变形、机架开焊等问题，各部件的装配关系做了简化设计，日常维护时仅需定期检查传动带张紧度、锥头磨损情况即可，不需要复杂的拆解保养，适配基层使用者的维护能力。
