影视道具级雷神战锤实体化结构设计

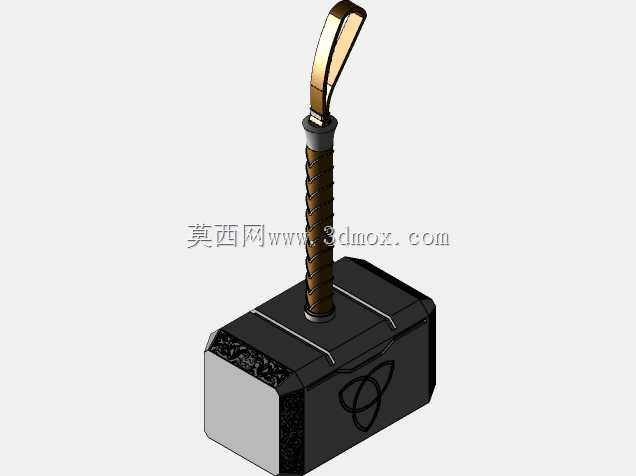

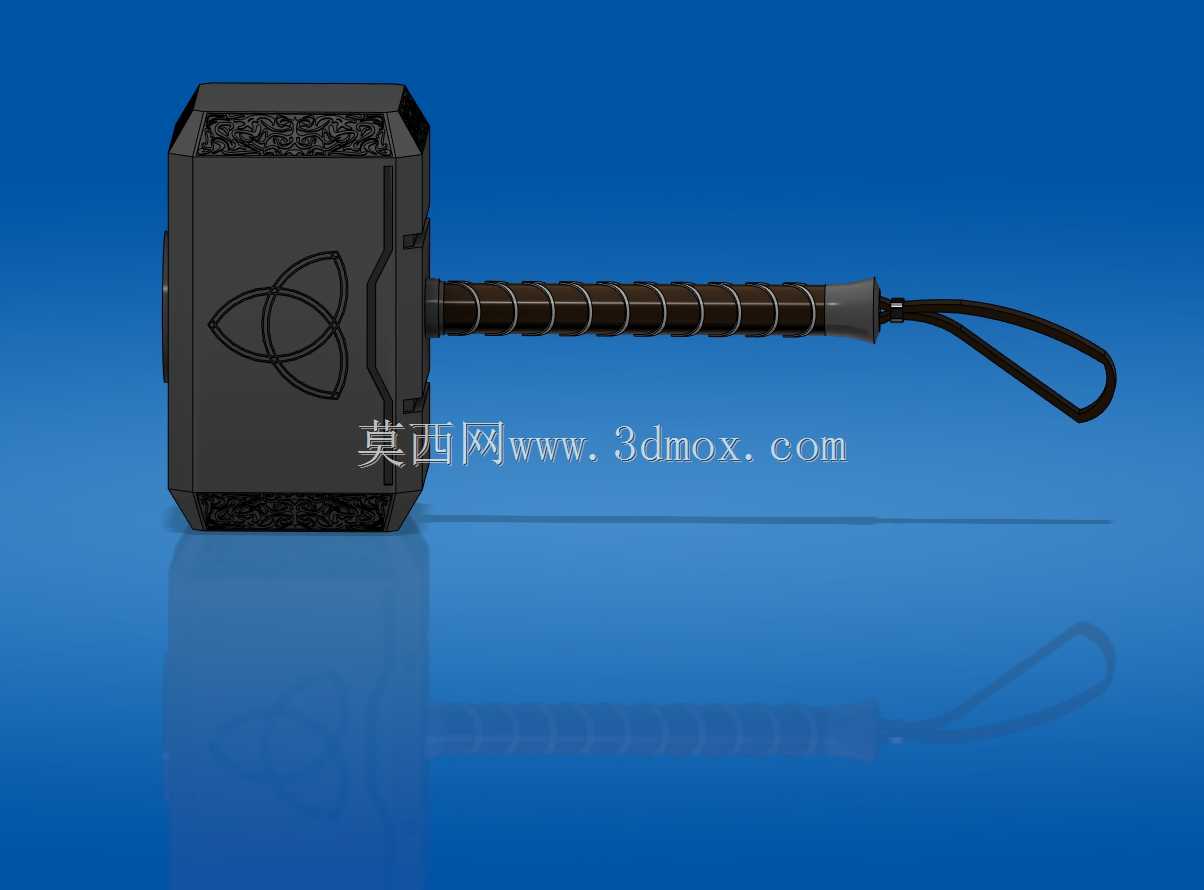

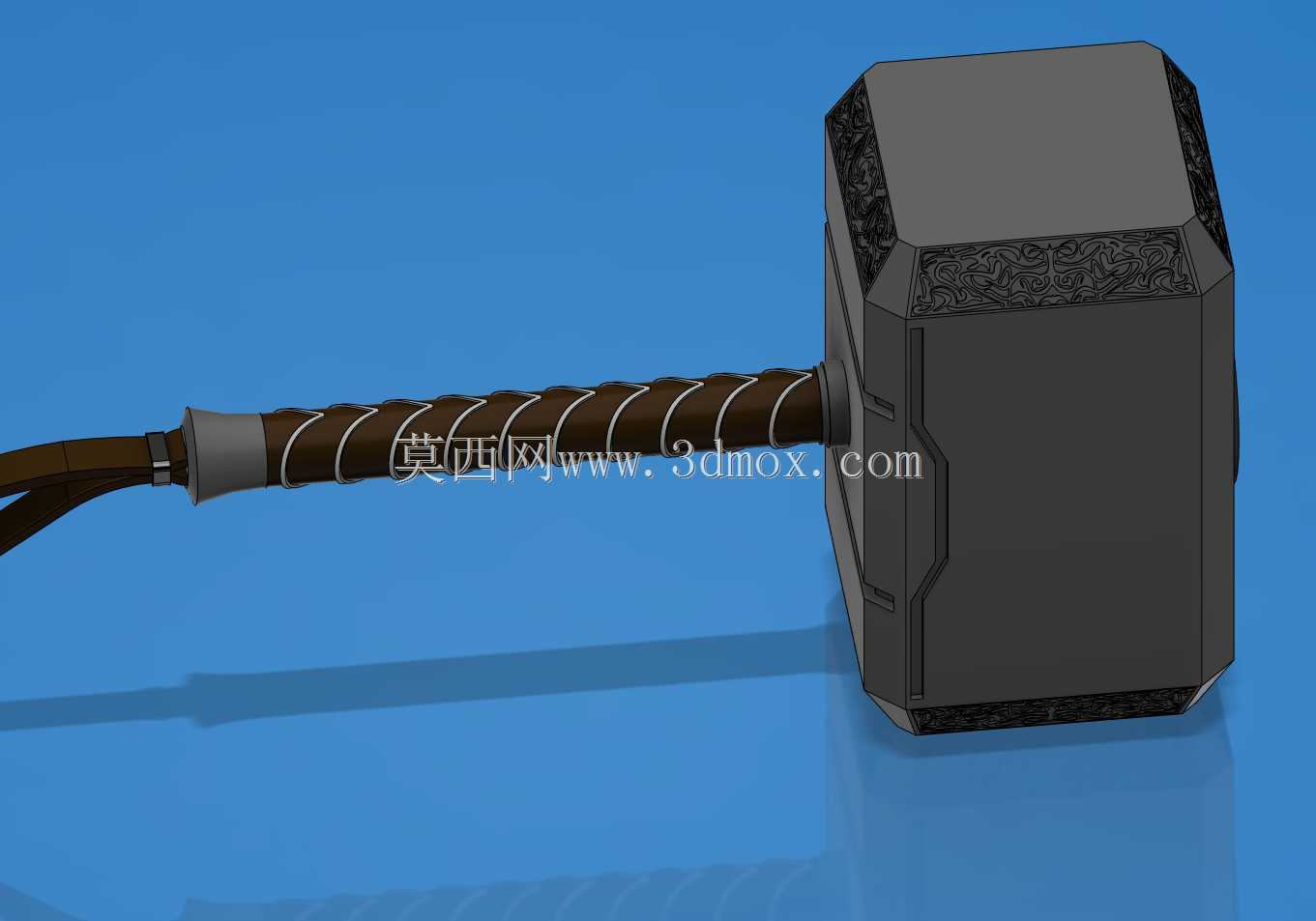

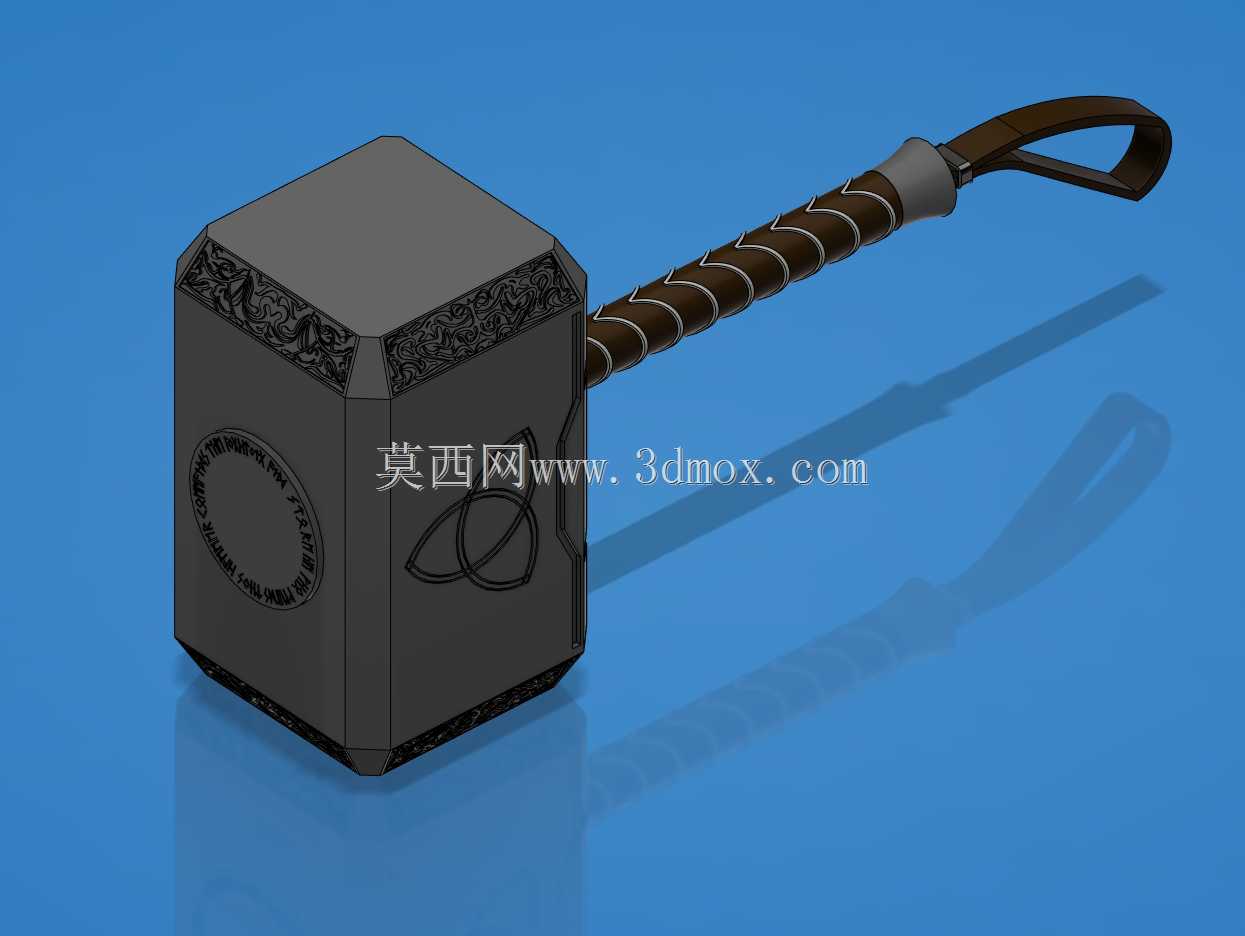

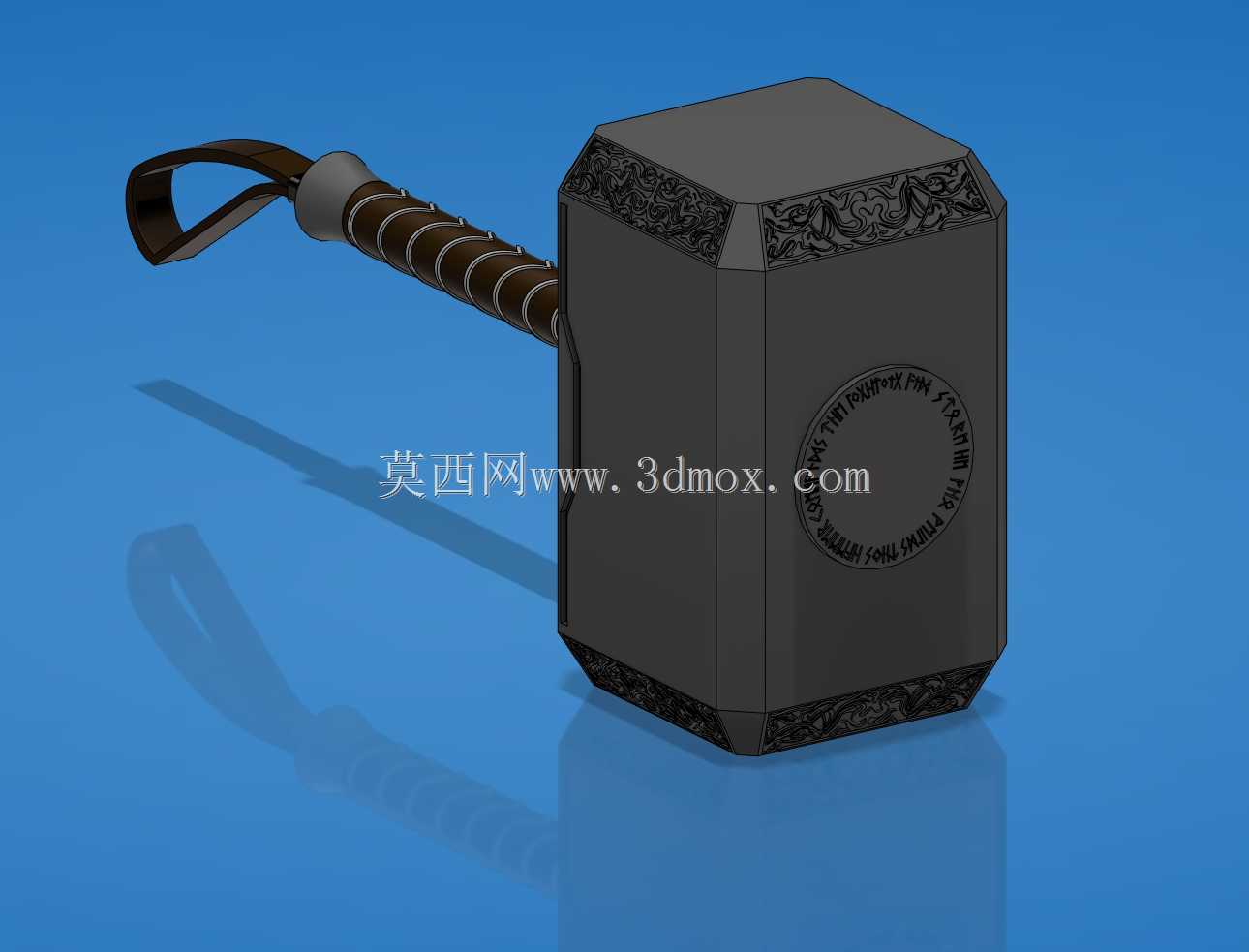

这款战锤的结构设计完全围绕实体化落地需求展开，区别于常规概念渲染类的道具模型，整体采用真实等比例缩放的尺寸设定，锤头主体为规整的六面棱柱结构，边角处做了小角度倒角处理，避免实体加工或者3D打印过程中出现应力集中导致的边角崩裂问题，同时也还原了影视原作中锤头厚重敦实的视觉质感。锤头四个侧面的装饰区域做了下沉式的浮雕槽设计，雕刻的纹路深度控制在1.2mm，既能够保证纹路细节的辨识度，又不会因为槽深过深导致打印或者注塑生产时出现积料、脱模困难的问题，锤头正面的圆形标识区域采用独立嵌件的设计思路，在批量生产时可以根据不同的定制需求更换标识图案，不需要重新开制整个锤头的模具，能够有效降低衍生版本的开发成本。握柄部分采用分段式装配结构，靠近锤头的位置设置了限位挡圈，挡圈与锤头的接触端面做了0.2mm的装配公差预留，能够保证握柄与锤头组装后不会出现径向晃动的问题，握柄表面的缠绕纹理采用一体化建模设计，不需要后期额外缠绕皮绳配件，纹理的凸起高度为0.8mm，握持时能够提供足够的摩擦力，同时纹理的走向完全贴合人手握持的施力角度，长时间握持也不会出现硌手的问题。握柄末端的挂环采用活动铰接结构，铰接轴的直径为3mm，与挂环的安装孔之间预留0.1mm的转动间隙，挂环可以实现180度范围内的自由转动，既可以作为摆件时的悬挂结构使用，也能够在作为cosplay道具时搭配腕带防止使用过程中脱手。在实际应用场景中，这款模型既可以作为影视文创周边的手办摆件，也可以作为3D打印爱好者的制作素材，还能够经过表面处理后作为影视拍摄、漫展活动的实体道具使用。设计过程中充分考虑了不同加工工艺的适配性，整个模型拆分为锤头主体、握柄、挡圈、挂环四个独立组件，各个组件之间采用卡扣加定位柱的连接方式，不需要额外使用胶水就可以完成组装，拆分后的组件尺寸完全适配主流桌面级3D打印机的成型仓尺寸，不需要对模型进行二次切割就可以直接打印生产。锤头内部做了中空式的结构设计，中空区域的壁厚控制在2.5mm，既能够保证整体结构的强度，又能够有效降低整体重量，作为手持道具使用时不会因为重量过大导致握持疲劳，中空区域还可以根据使用需求配置配重块，调整整体的重心位置，让握持手感更贴近真实金属锤的配重感受。各个装配面的分型线都设置在装饰纹路的拼接位置，组装后分型线会被纹路遮挡，不会破坏整体的外观完整性，握柄与锤头的连接位置设置了方形定位止口，能够避免组装后出现握柄与锤头相对转动的问题，挂环的铰接位置做了圆角过渡处理，避免转动过程中出现应力集中导致的结构断裂，所有外露的棱边都做了R0.5的圆角处理，作为道具使用时不会划伤使用者，完全符合实体道具的安全使用要求。
