单轴平板货运挂车结构设计

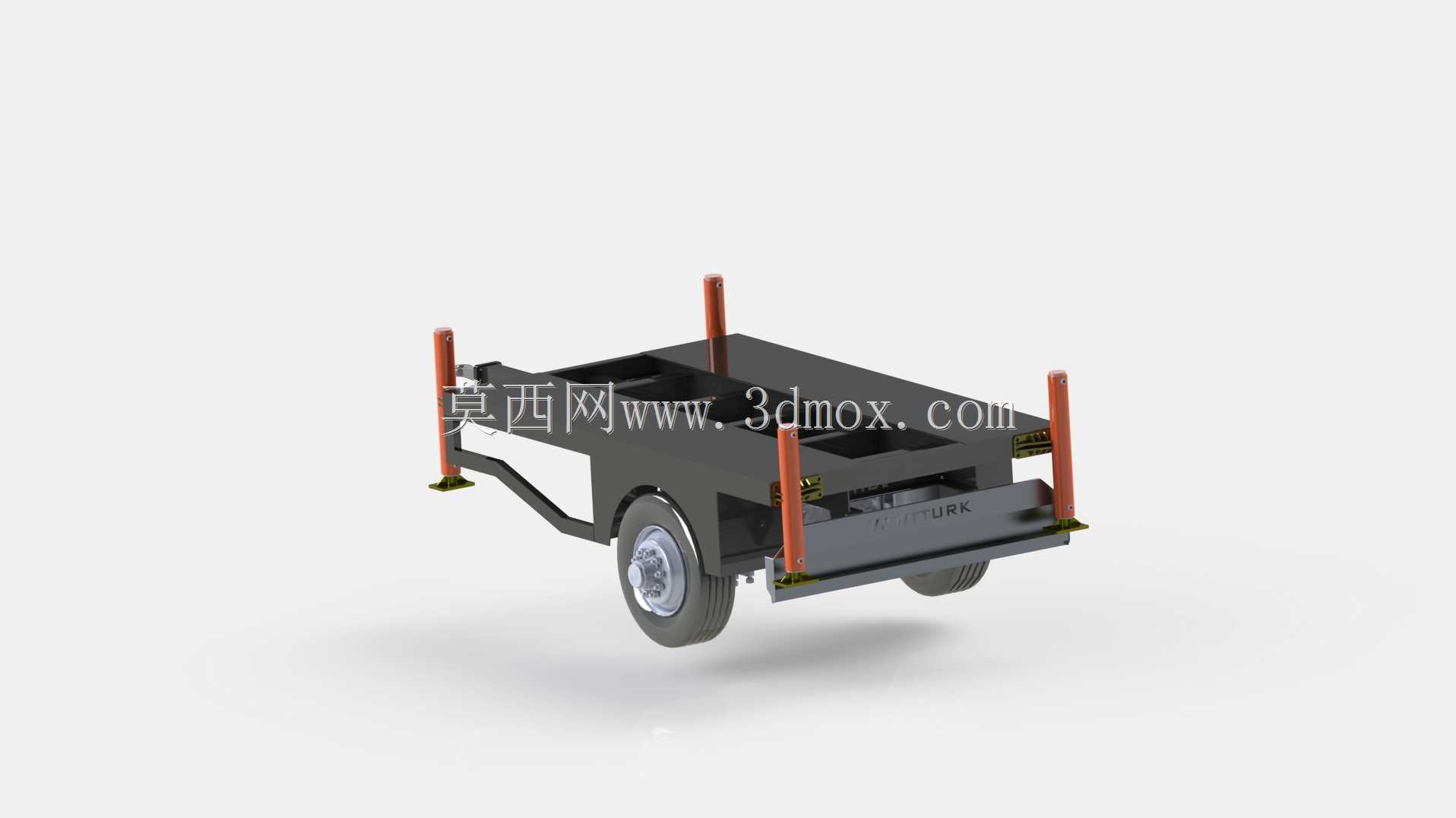

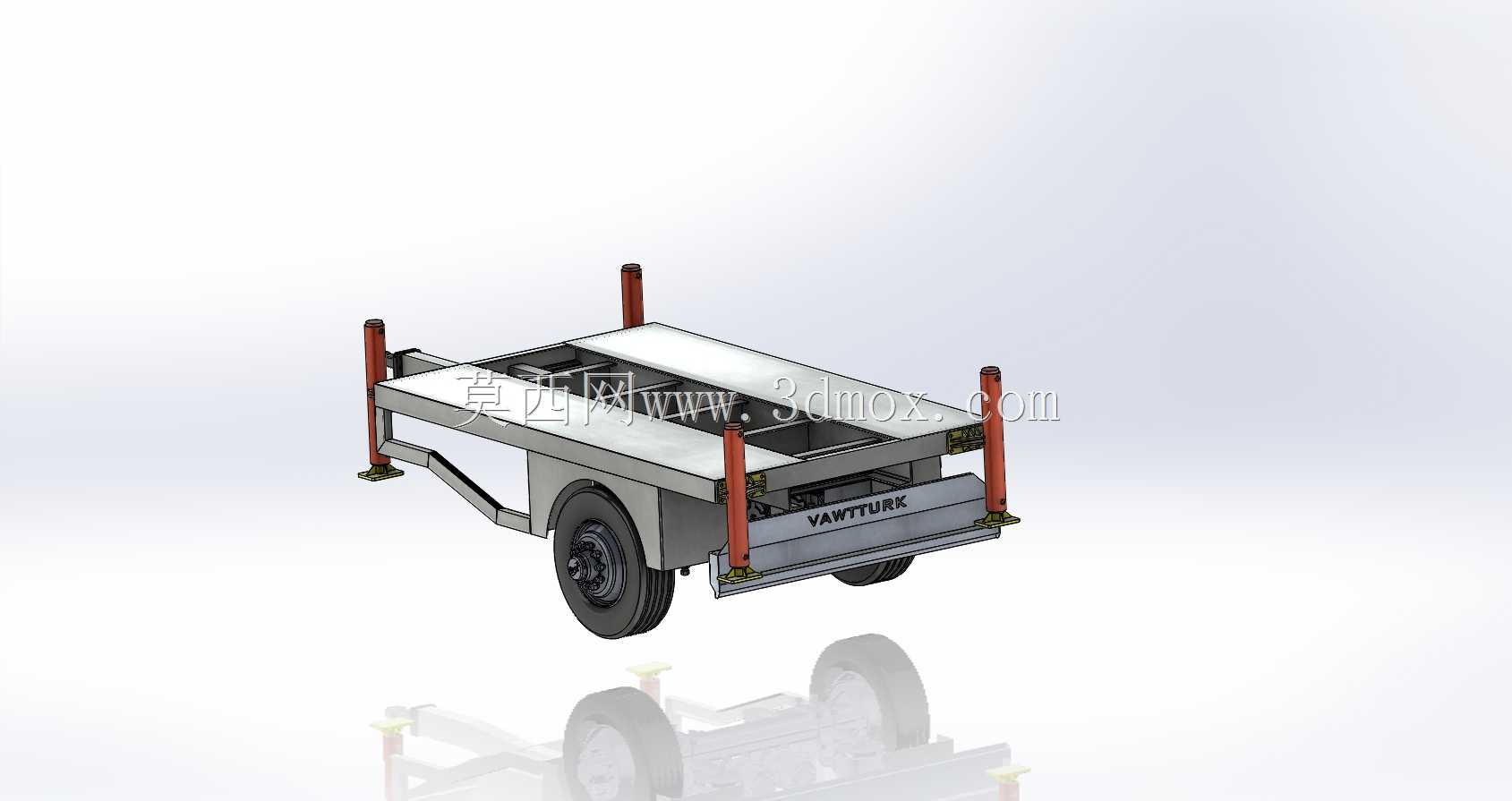

这款单轴平板挂车主要面向厂区内部物料转运、短途轻型货物接驳、小型设备转场等场景使用，日常可承载托盘化物料、工装夹具、小型加工件等载荷，适配厂区内部通道、城郊短途非重载运输路线，也可作为小型工程机械的短途转运载具使用。从结构设计来看，整车采用单轴布局，仅配置一组车桥与双轮胎结构，转弯半径远小于多轴挂车，在狭窄的厂区通道、仓库装卸区等空间受限场景下具备更好的机动性，无需大角度调整即可完成停靠与转向操作。承载台面采用平板式设计，台面边缘设置四根立式插桩，可根据运输货物的固定需求加装绑带、横杆或者侧挡结构，避免运输过程中货物出现滑移、掉落的情况；插桩采用快拆式结构设计，当运输尺寸超出台面边界的大件物料时，可快速拆除插桩拓展承载空间，适配不同外形尺寸的货物装载需求。车架主体采用矩形钢管焊接成型，主纵梁沿整车长度方向布置，横梁采用等间距排布的矩形管焊接在纵梁之间，台面铺设花纹钢板提升摩擦力，整体结构在保证承载强度的前提下尽可能降低自重，减少牵引过程中的动力损耗。牵引端采用铰接式牵引架结构，牵引架高度适配常规小型牵引车、叉车尾部的牵引接口，铰接结构可缓冲行驶过程中来自路面的颠簸冲击，避免牵引部位出现应力集中导致的结构开裂。车桥采用整体式焊接桥壳，搭配橡胶轮胎与简易制动结构，行驶过程中可有效过滤路面细碎颠簸，驻车时可通过手动制动结构锁止车轮，避免停靠在坡道时出现溜车风险。整车的安装边界充分考虑了常规厂区道路的通行限制，整车宽度控制在常规厂区单车道可通行范围内，台面高度适配标准装卸货平台的高度，无需额外调整即可完成与装卸平台的对接，提升装卸货效率。设计过程中对车架的受力点做了针对性加强，牵引连接部位、车桥安装部位均加装了加强筋板，避免长期重载使用过程中出现焊缝开裂、结构变形的问题；插桩的安装座采用加厚钢板焊接在车架纵梁上，可承受货物固定时的侧向拉力，满足不同工况下的货物固定需求。
