1/2英寸可逆式气动棘轮扳手结构设计

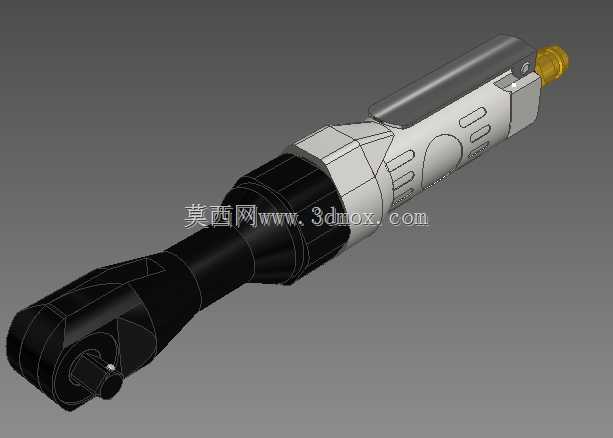

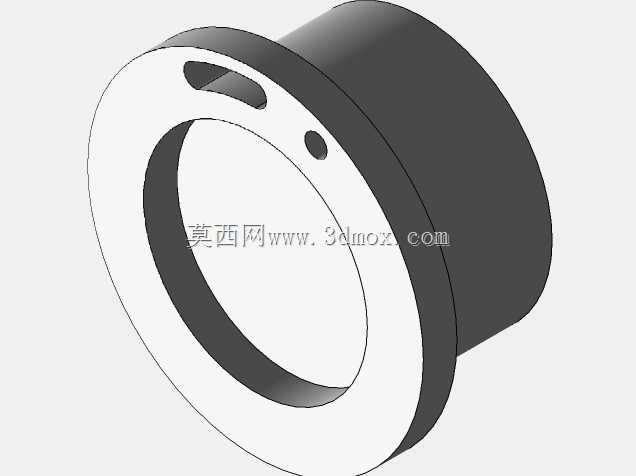

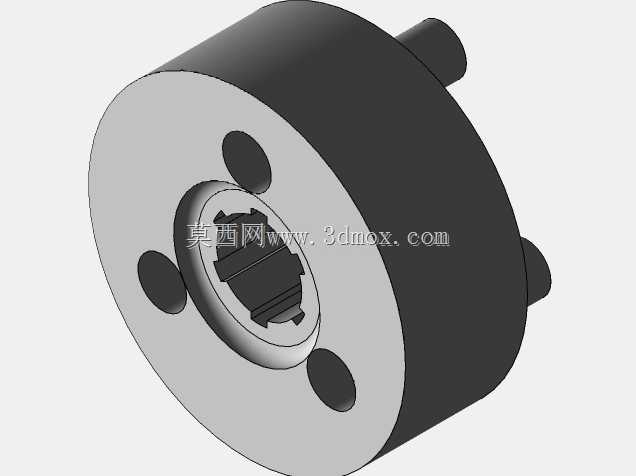

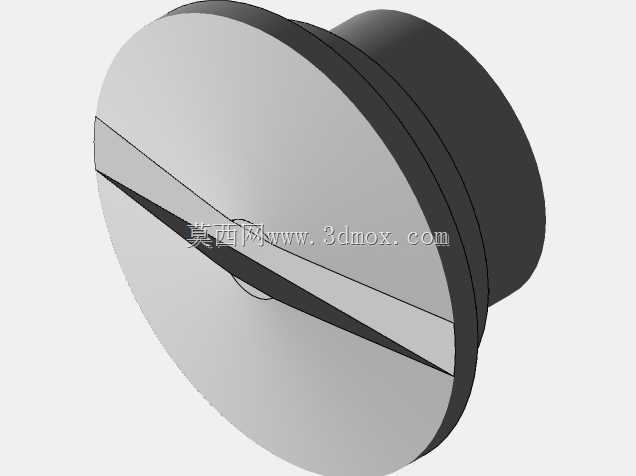

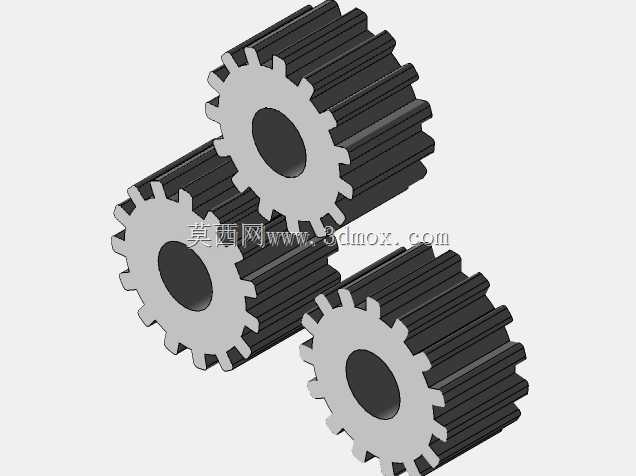

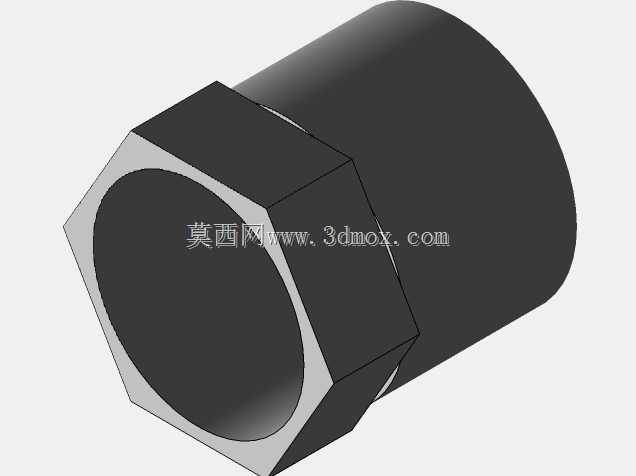

这款1/2英寸规格的可逆气动棘轮，是面向狭小空间紧固件拆装作业开发的手持气动工具，在汽车维保、设备组装、产线运维场景中应用广泛，尤其适合开口扳手、普通风炮无法伸入的狭窄工位，比如发动机舱内管路支架螺栓拆装、设备内侧紧固件锁紧、工装夹具侧面螺丝调节这类作业场景，能大幅降低操作人员的劳动强度，提升拆装效率。从结构设计来看，整机采用直柄加棘轮工作头的布局，握持段做了贴合手掌的曲面造型，表面预留的防滑凹槽能在带油污的作业环境下减少打滑风险，尾部的进气接头做了防呆设计，避免气管接反导致的转向异常。核心的棘轮机构采用棘爪双向切换结构，通过机身上的换向拨杆就能快速切换正反转，无需调整工具姿态就能完成螺栓的锁紧与拆卸，棘轮头的输出端采用标准1/2英寸方驱接口，能兼容同规格的各类套筒，覆盖常见的M6到M16规格紧固件作业需求。设计过程中重点考量了作业空间的适配性，棘轮工作头的外径做了收窄处理，能伸入最小32mm宽度的狭窄空间内作业，整机长度控制在260mm左右，握持段直径42mm，操作人员单手握持时不会与周边零部件产生干涉，进气端的旋转接头设计能让气管在作业过程中自由转动，避免气管缠绕影响操作灵活性。气动驱动部分采用叶片式气动马达结构，内部的气道布局做了优化，在0.63MPa的标准工作气压下能输出合适的扭矩，既不会因为扭矩过大拧断螺栓，也能满足常规紧固件的锁紧力矩要求，机身侧面的排气孔做了侧向导流设计，避免排气直吹操作人员手部或者作业面的铁屑、油污。整机的外壳采用分段式结构，驱动段与棘轮头之间做了密封处理，能阻挡作业过程中的灰尘、油污进入内部机构，延长工具的使用寿命，握持段的绝缘护套设计也能在靠近带电部件作业时提供基础防护。在建模过程中，所有配合面都按照实际装配公差做了预留，棘轮棘爪的啮合角度经过反复校核，确保换向时无卡滞、传动过程无打滑，机身的各个曲面过渡都做了圆角处理，没有尖锐棱角，避免作业过程中划伤操作人员。
