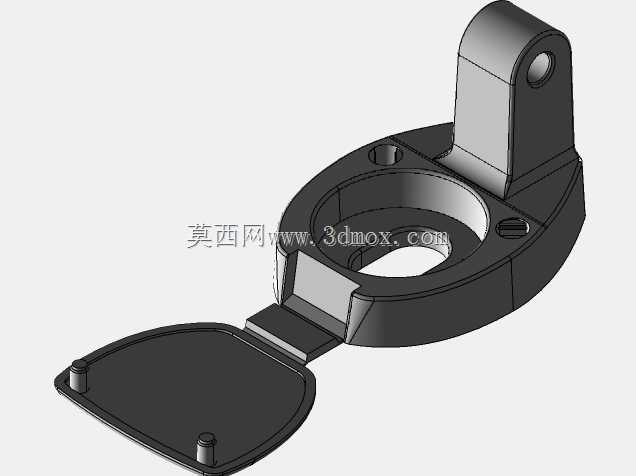

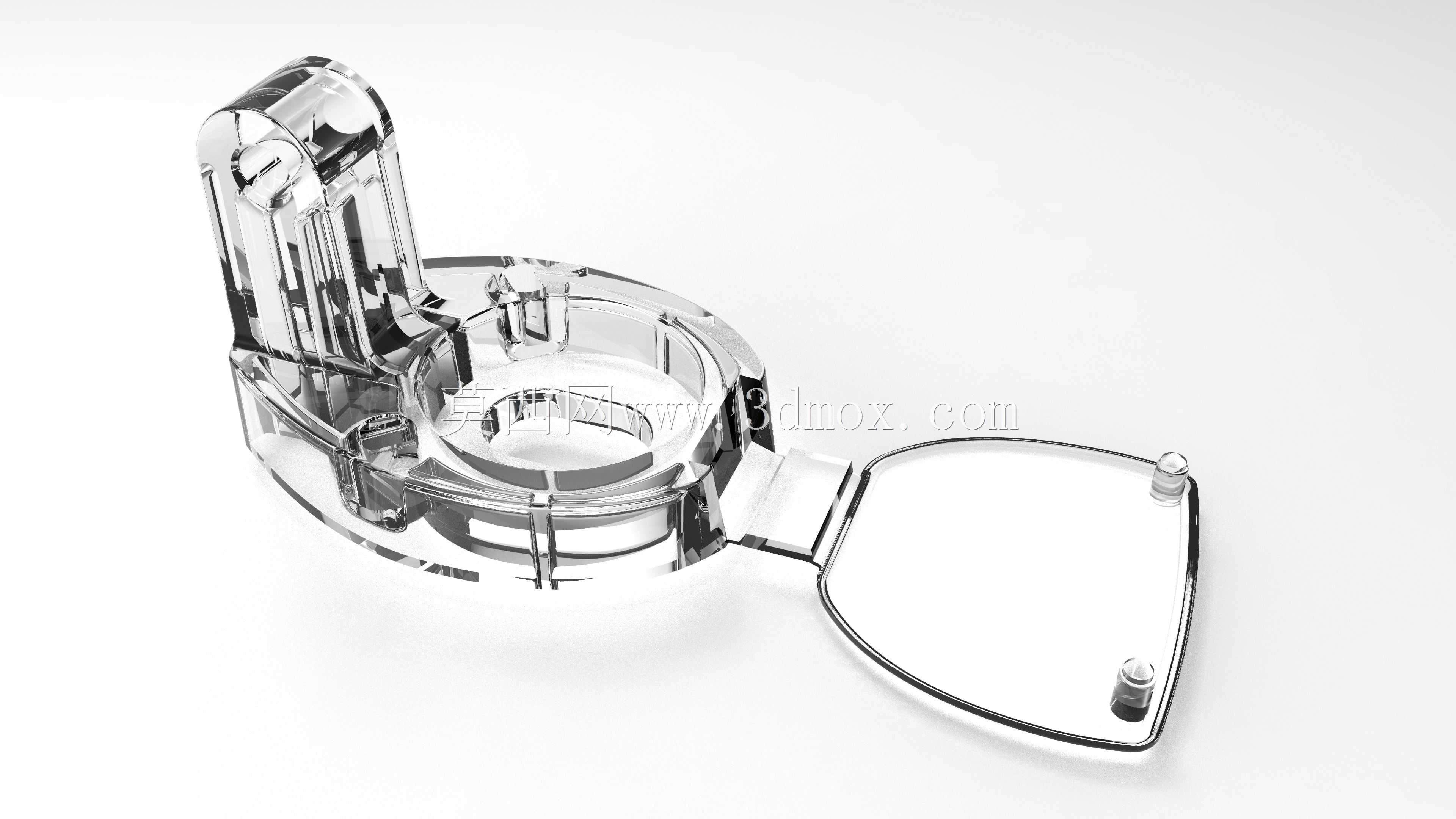

四腔注塑用马桶座连接铰链结构

这套铰链结构是适配连体式坐便器的座圈与盖板铰接组件，对应四型腔注塑模具的量产成型方案，日常使用中承担座圈、盖板与陶瓷基座的连接承载，同时实现缓降开合的转动限位，是卫浴洁具里直接影响使用体验的核心功能件。从实际装配场景来看，该铰链的固定端直接卡装在马桶基座后部的预留安装槽内，不需要额外打孔破坏陶瓷釉面，铰接端的转轴阻尼结构内置在铰链壳体内部，外露部分做了圆弧过渡处理，避免清洁时形成卫生死角，日常擦拭维护时不会被棱角剐蹭清洁布。设计阶段优先考虑了注塑量产的成型可行性，四个型腔的排布完全匹配注塑机的射胶流道平衡，每个型腔的进胶点设置在铰链固定端的背面，成型后水口残留位置在装配后完全隐藏，不会影响产品外观面的光洁度。壳体的壁厚做了均匀化处理，整体壁厚控制在2.2mm到2.5mm之间，转角位置全部做了R0.8以上的圆角过渡，避免注塑成型时出现应力集中导致的开裂，同时减少厚壁位置的缩痕缺陷。转动配合位置的轴孔间隙预留了0.15mm的装配公差，既可以保证开合转动时无卡滞，也能避免间隙过大导致的盖板晃动。安装边界上，固定端的卡扣间距适配市面上主流连体马桶的后部安装孔距，铰接端的连接耳位可以适配不同厚度的座圈与盖板，不需要额外调整安装位就能实现通用替换。铰链的开合角度限位做在壳体内部的凸台结构上，最大开启角度可以达到110度，完全满足日常使用的开合需求，关闭时的阻尼行程覆盖最后15度的下落区间，避免盖板快速下落撞击陶瓷面产生噪音。整个结构没有多余的外露紧固件，所有配合位置的止口都做了错位防水设计，日常使用时溅到的水不会渗入铰链内部腐蚀阻尼组件，有效提升长期使用的可靠性。
