车床卡盘用内六角孔小齿轮结构

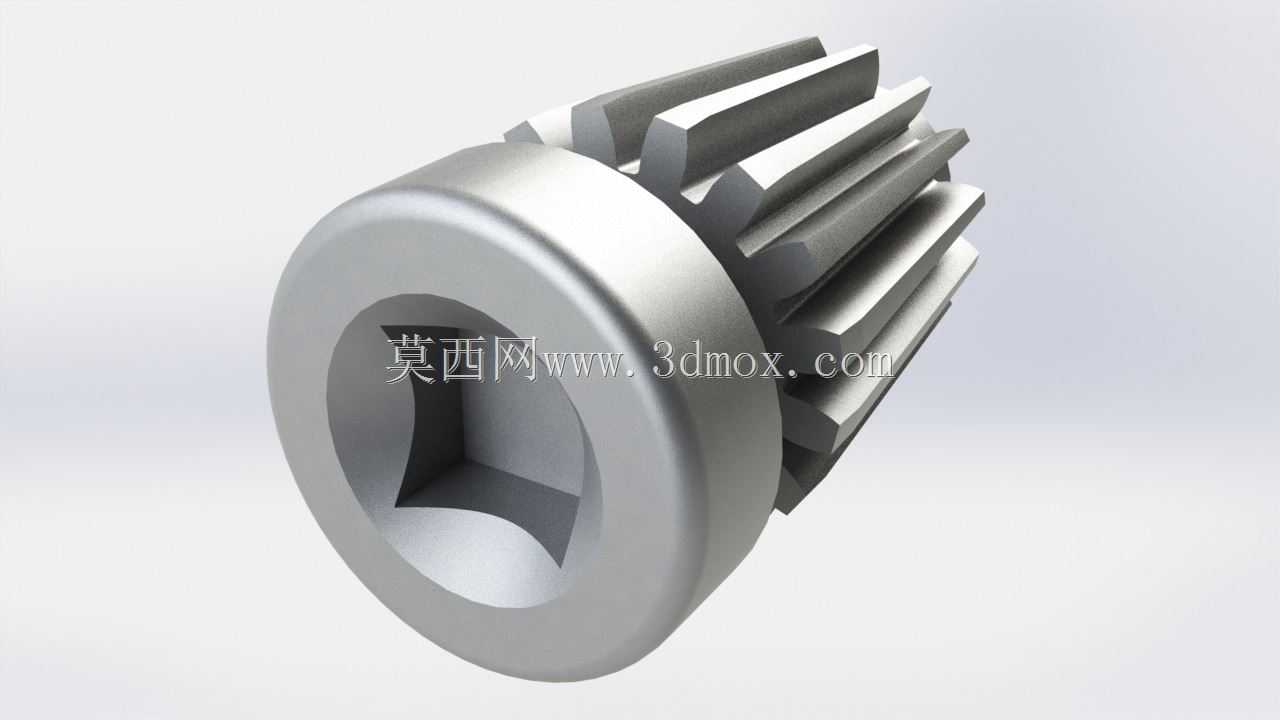

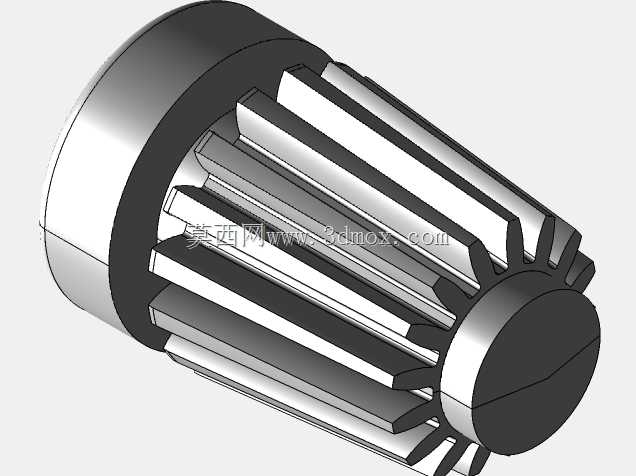

这类小齿轮是车床手动卡盘里的核心传动零件，日常装夹工件时，卡盘扳手插入端面的内六角孔转动，就会带动这个小齿轮旋转，和卡盘内部的盘丝锥齿轮啮合，最终驱动三个卡爪同步径向移动，完成工件的夹紧或者松脱动作，是普通卧式车床、经济型数控车床卡盘组件里必不可少的传动零件，直接决定卡盘的夹紧力传递效率和卡爪同步运动的精度。从结构设计来看，这个零件采用直齿圆柱齿形，齿部参数匹配卡盘内部盘丝的啮合模数，齿顶圆、齿根圆的尺寸公差需要严格控制，保证啮合时没有过大侧隙，避免卡爪出现窜动影响装夹精度；端面的内六角孔是动力输入接口，尺寸和标准卡盘扳手的六角头匹配，孔的深度要保证扳手插入后有足够的接触面积，避免转动时打滑或者拧崩孔壁，内孔和齿部的同轴度要求较高，不然转动时会出现卡滞、受力不均的问题，长期使用会加剧齿面磨损。设计这类零件的时候，首先要匹配对应规格卡盘的安装腔尺寸，齿轮的轴向长度不能超过卡盘壳体的内部安装空间，齿部的啮合宽度要覆盖盘丝的齿圈宽度，保证传动时受力均匀，不会出现局部齿面过载的情况；齿轮的基体部分做了加厚的轴肩结构，安装时可以贴合卡盘内部的定位台阶，限制齿轮的轴向窜动，不需要额外加装轴向固定件，简化卡盘的内部装配结构。齿部的齿形修缘需要做针对性处理，因为卡盘齿轮是手动低速传动，不需要过高的转速适配，但要保证转动时手感顺畅，没有卡顿感，齿面的粗糙度要控制在合理范围，降低长期啮合的磨损量，延长卡盘的整体使用寿命。安装边界上，这个齿轮的外圆定位面和卡盘壳体上的安装孔是间隙配合，配合间隙控制在0.02到0.05毫米之间，既保证齿轮可以灵活转动，又不会出现径向晃动导致啮合间隙过大；内六角孔的中心和齿轮回转中心的同轴度公差要控制在0.01毫米以内，不然扳手插入后会出现别劲的情况，操作手感差，还会导致齿轮单侧齿受力，加速齿面磨损。实际应用中，这类小齿轮的失效形式大多是内六角孔滑棱、齿面磨损断齿，所以设计时除了尺寸匹配，还要考虑零件的热处理工艺，齿部和内六角孔部位需要做表面淬硬处理，提升耐磨性能和抗挤压能力，基体部分保持足够的韧性，避免受冲击时断裂。建模过程中要注意齿形的准确生成，不能出现齿形畸变，内六角孔的棱角要做微小的倒角处理，避免热处理时出现应力集中开裂，同时也能让扳手插入更顺畅，轴肩的过渡圆角也要合理设置，降低应力集中系数，提升零件的整体强度。
