ANSI4111齿链轮带集成轮毂结构设计

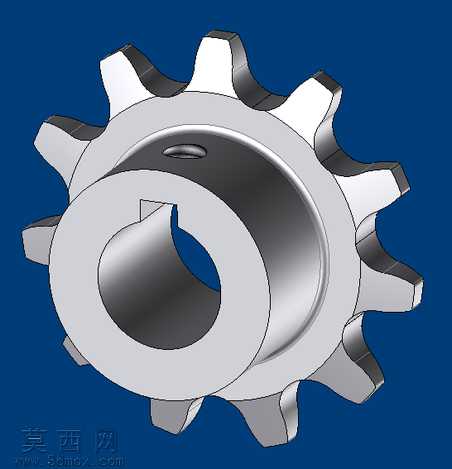

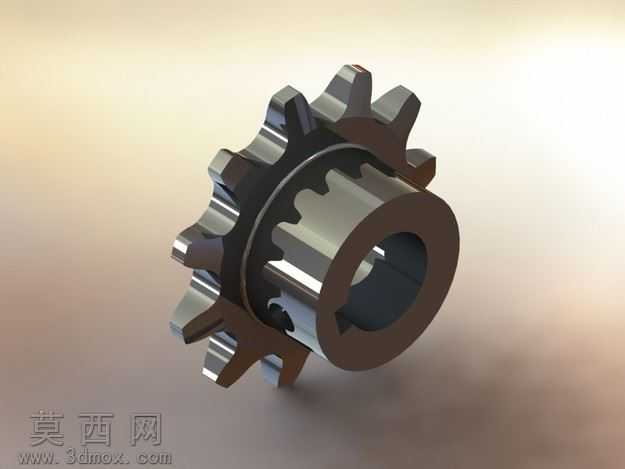

本作品为适配ANSI41链条标准的11齿链轮三维建模成果，建模阶段首先依据链条啮合参数完成齿形轮廓的精准绘制，严格匹配链节距、滚子直径等核心啮合尺寸，保证齿廓曲线与标准链条滚子的啮合间隙控制在合理公差范围内，避免传动过程中出现卡滞、跳齿等问题。建模过程中先通过草图绘制单个齿的渐开线啮合轮廓，再通过圆周阵列完成全部11个轮齿的排布，随后构建中间轮毂主体结构，轮毂中心设置适配1又1/8英寸轴径的安装通孔，孔壁加工出对应键槽结构来传递扭矩，同时在轮毂侧壁预留1/4规格固定螺钉的安装螺纹孔，用于装配后锁紧轴件，防止链轮工作时发生轴向窜动。材质设置阶段，轮齿啮合面赋予高硬度耐磨金属材质，模拟实际链轮采用的调质钢表面淬火工艺效果，轮毂部分赋予常规结构钢材质，通过不同的金属粗糙度参数区分加工面与非加工面的视觉差异，啮合齿面设置较低的粗糙度值体现精加工后的金属光泽，轮毂非配合面设置稍高的粗糙度还原毛坯粗加工质感。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方投射突出轮齿的立体轮廓与金属反光特性，辅光源补光消除轮毂内孔与齿根位置的死黑区域，背景采用浅米色渐变突出金属零件的质感，同时清晰展现零件的各部分结构细节。结构设计上，轮齿与轮毂采用一体化结构设计，保证整体结构强度，轮毂的轴向尺寸经过合理核算，既保证与轴的配合长度足够传递额定扭矩，又避免不必要的材料浪费，固定螺钉孔的位置设置在轮毂侧壁的中间位置，锁紧时不会对轴面造成过度损伤，同时保证锁紧力均匀分布。整个建模过程严格遵循机械设计规范，各部分尺寸均经过参数化约束，可直接用于后续的工程图导出、运动仿真模拟或者3D打印样件验证，能够直观展现链轮的装配关系与啮合特性，为链传动系统的设计选型提供直观的三维参考。
