自行车赛车传动链条三维结构设计

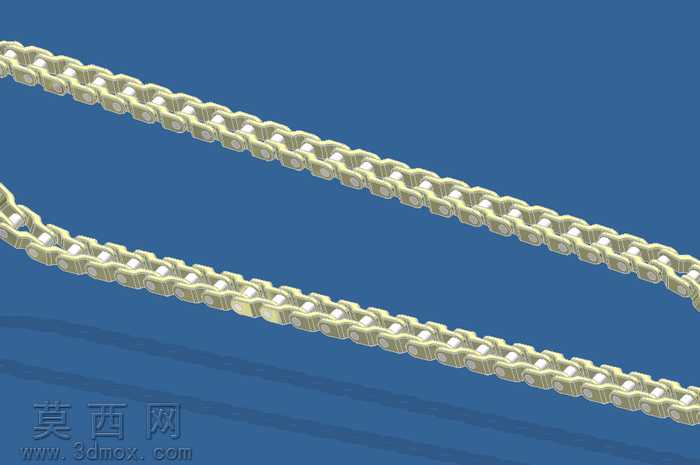

本作品为适配自行车赛车使用场景的传动链条三维设计，建模阶段采用Autodesk Inventor完成全参数化构建，首先对链条的核心组成单元进行拆解，分别完成内链板、外链板、销轴、套筒、滚子五个基础零件的独立建模，建模过程中严格遵循链传动的标准尺寸规范，对每个零件的配合公差进行参数化约束，确保后续装配环节各部件可实现无干涉的相对运动。装配阶段采用自底向上的装配逻辑，先完成单节链节的子装配，将销轴与外链板设置过盈配合约束，套筒与内链板设置过盈配合约束，滚子与套筒之间设置间隙配合以保证滚子可自由转动，再通过阵列与路径配合命令，将单节链节沿预设的链条走向轨迹完成整段链条的装配，同时对相邻链节的转动自由度进行合理限制，还原真实链条可弯折、可啮合传动的运动特性。材质与渲染环节，针对不同零件的实际材质属性分别赋予对应材质，内外链板采用经过镀锌钝化处理的合金钢材质，调整材质的金属度、粗糙度参数还原金属表面的哑光防锈涂层质感，销轴、套筒与滚子采用高碳铬轴承钢材质，适当提高材质的反光度与硬度表现，模拟零件表面经过精磨加工后的光滑金属质感，渲染时采用柔和的侧向打光方案，突出链条各零件的轮廓层次与装配缝隙细节，同时添加轻微的环境反射效果，提升模型的真实感。设计过程中重点考量赛车传动场景的使用需求，对链板的受力结构进行优化，在保证链板抗拉强度的前提下适当做轻量化处理，同时对滚子的啮合曲面做精度优化，确保链条与链轮啮合时可实现平稳传动，降低传动过程中的噪音与磨损，整体模型结构完整，装配关系准确，可用于自行车传动系统的结构展示、运动仿真演示以及相关配件的设计参考。
