Voxel8打印HID游戏控制器结构设计

这款HID游戏控制器的结构设计完全围绕Voxel8打印机的多材料成型能力展开，核心是将传统手柄需要拆分加工的导电通路、弹性复位结构、支撑壳体整合为一体化打印部件，省去了传统控制器生产中PCB焊接、弹簧装配、外壳粘接的多道工序。从实际应用场景看，该结构既可以作为消费级游戏外设的快速原型验证方案，也能适配特殊人群的定制化操控需求——比如针对肢体障碍用户调整按键布局、按压力度，无需开模即可快速产出适配个体使用习惯的操控终端，同时也能为VR交互、工业设备自定义操控终端的小批量试制提供低成本实现路径。

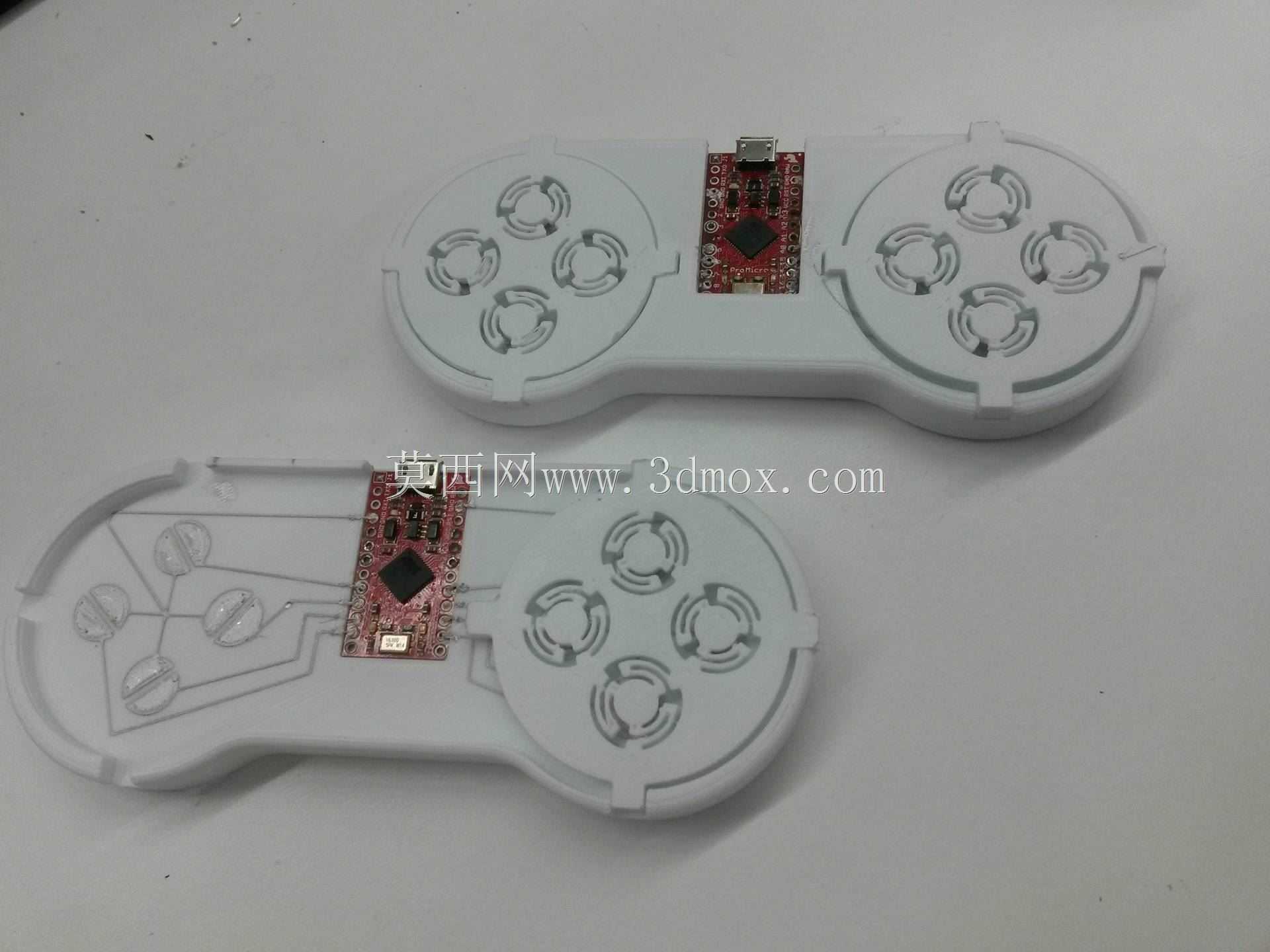

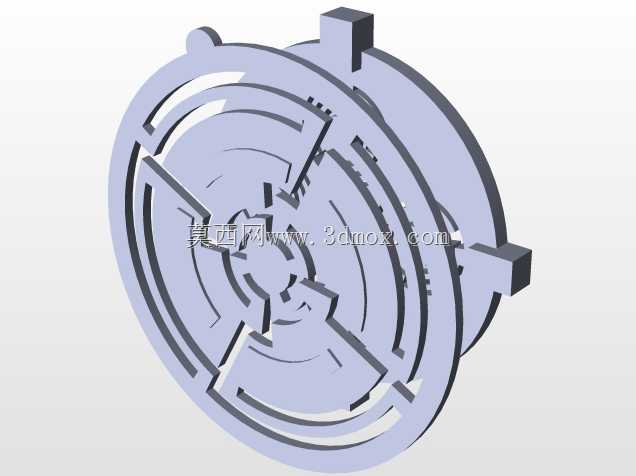

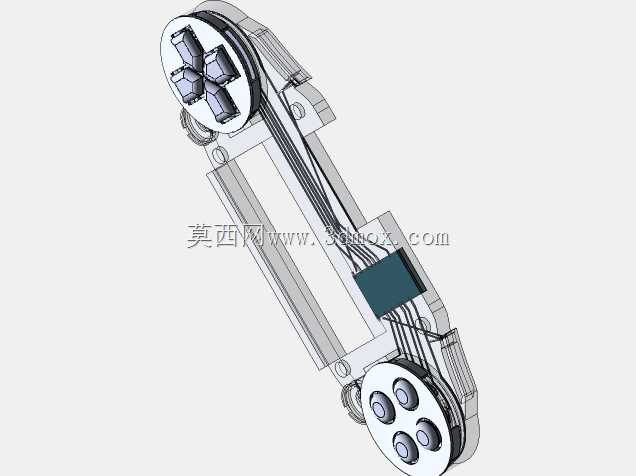

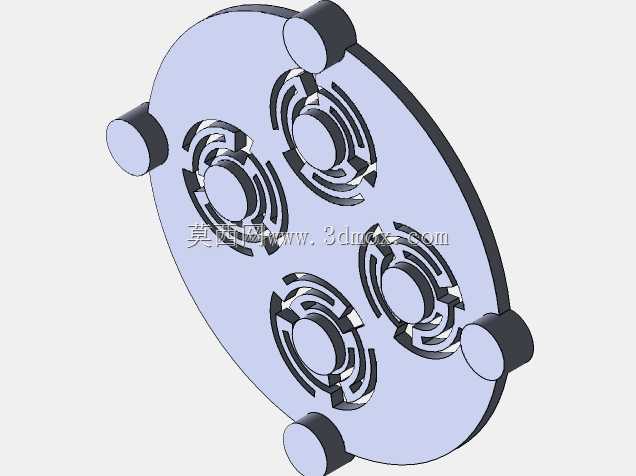

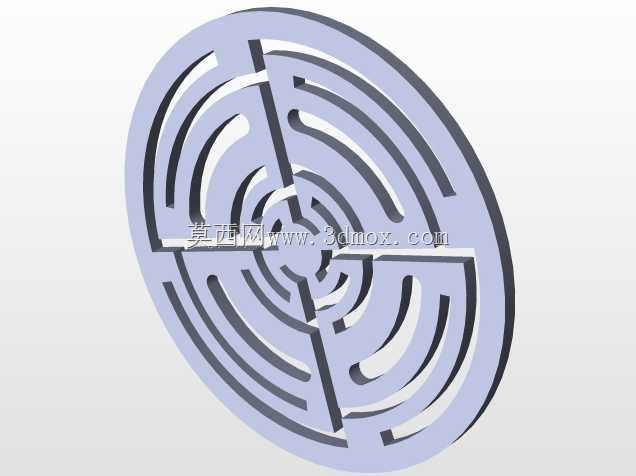

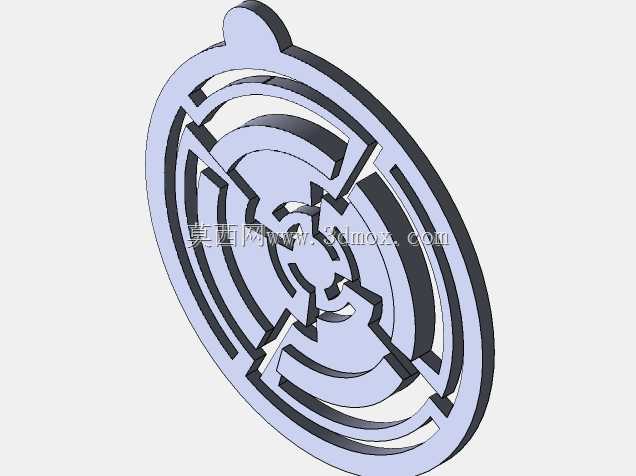

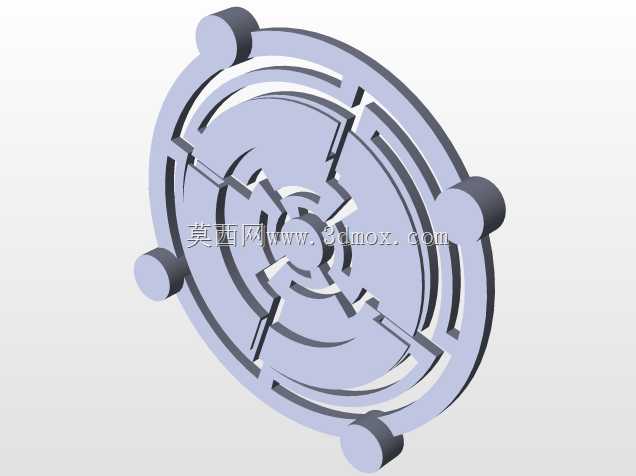

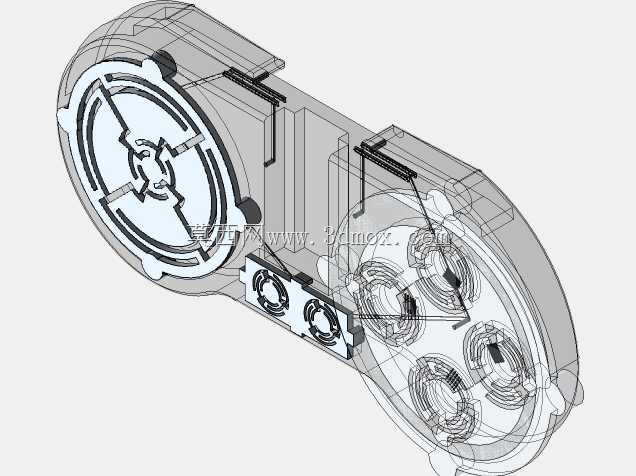

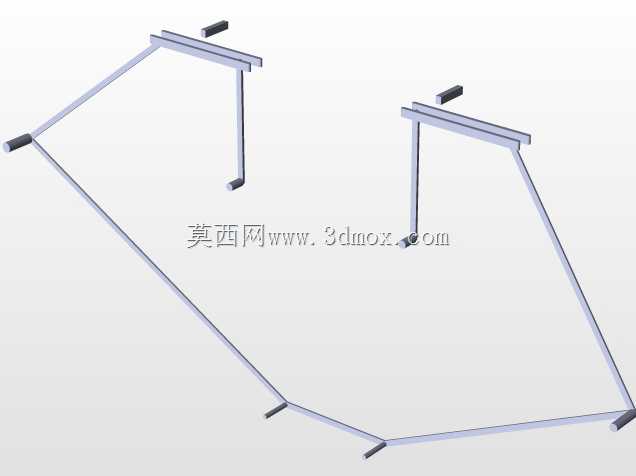

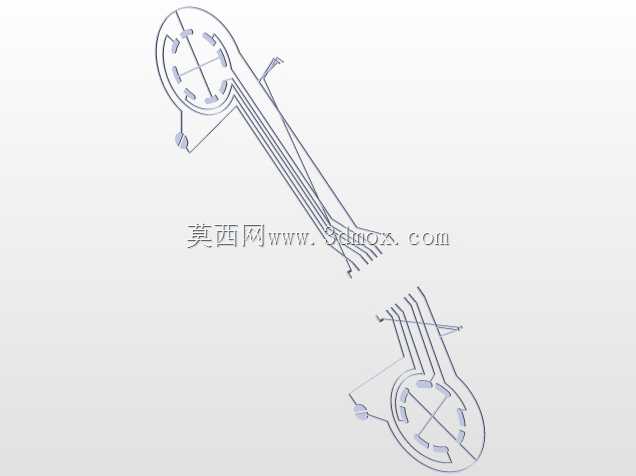

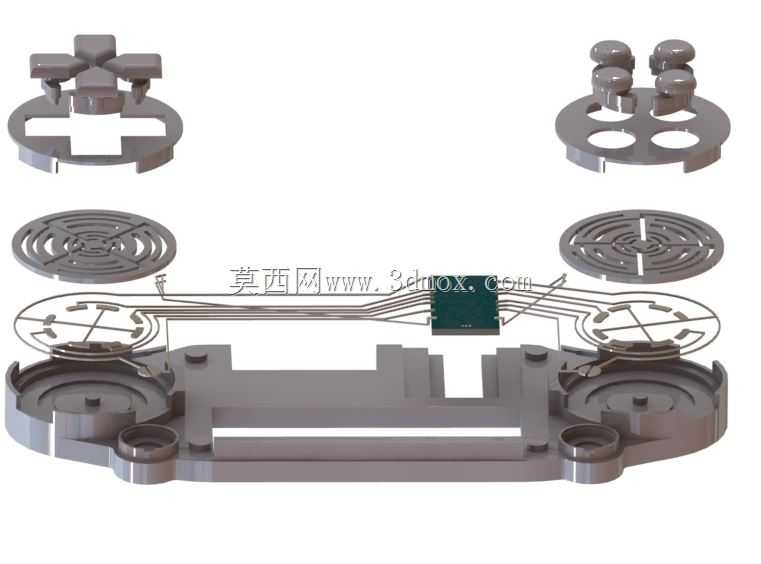

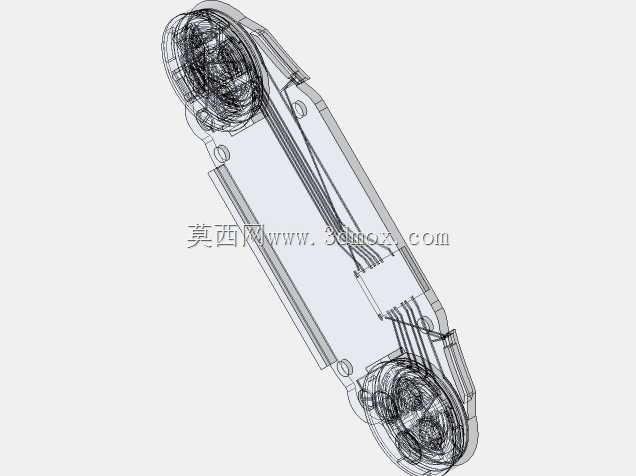

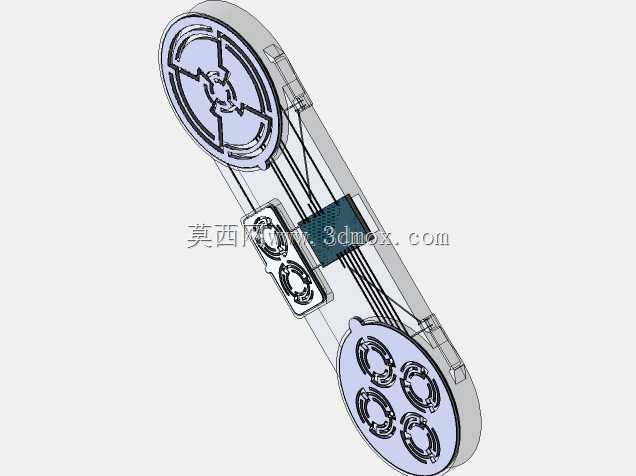

功能实现上，设计摒弃了传统手柄采用的金属弹簧、硅胶按键、独立PCB的组合方案，转而采用PLA印刷成型的正交平面弹簧作为按键复位结构，弹簧表面通过打印机的导电银墨喷涂形成连续电路，按键按压时弹簧形变触发电信号变化，完成按键输入的注册。左右两组操控单元分别对应方向键与功能按键，底部壳体预留了微控制器的安装位，可直接搭载带USB收发功能的通用微控模块，无需额外设计固定结构即可完成电路对接。

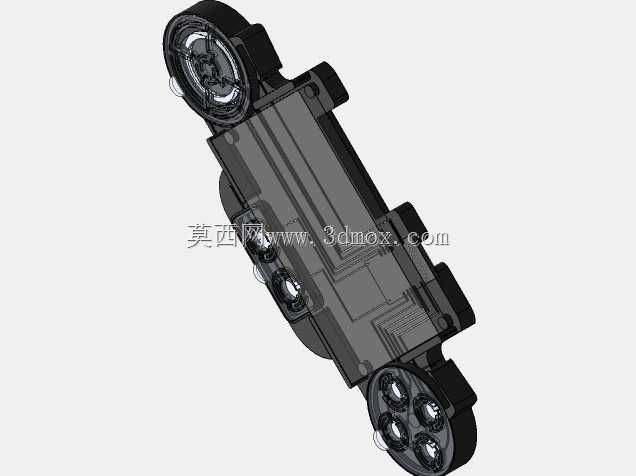

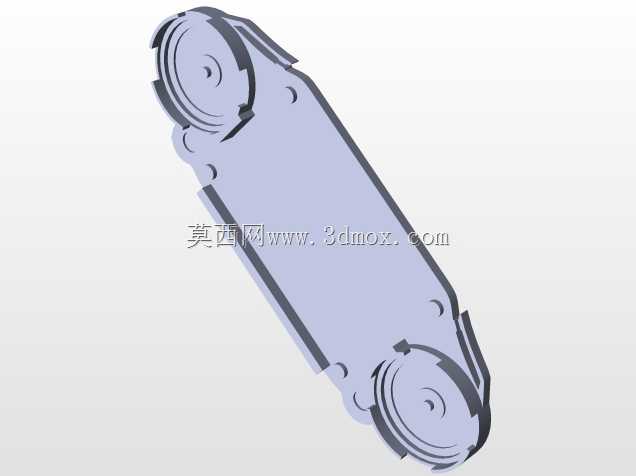

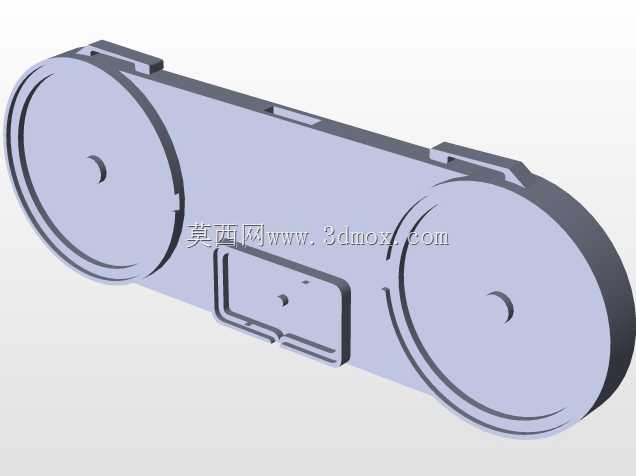

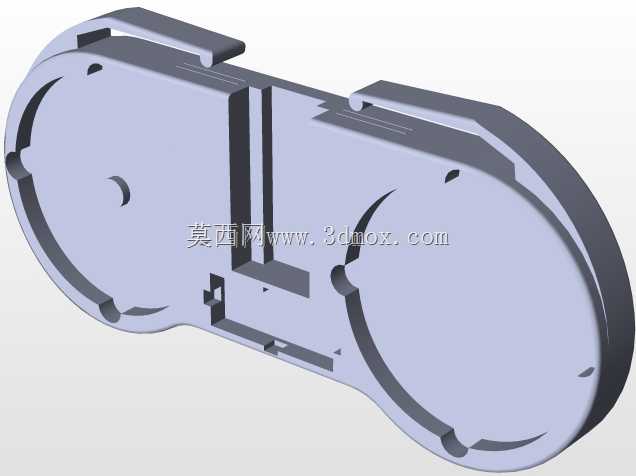

设计思路上，所有结构的成型边界都匹配Voxel8设备的气动分配系统加工范围，导电银墨的走线宽度、弹簧的壁厚、壳体的安装柱尺寸都经过适配调整，避免打印过程中出现材料溢料、结构强度不足的问题。平面弹簧的弹力曲线经过多轮迭代，按压力度控制在常规游戏按键的1.2N-1.8N区间，既保证按压反馈清晰，也避免长期使用出现塑性形变。安装边界方面，整体壳体采用对称式布局，所有安装孔位的同轴度公差控制在0.1mm以内，上下壳体通过定位柱直接卡合，无需额外螺丝固定，内部预留的电路走线槽深度刚好覆盖银墨线路厚度，避免合模时刮擦导电层造成断路。

从结构设计角度看，该方案最大的价值是验证了机电一体化结构直接3D打印成型的可行性，传统机电系统需要分别加工结构件、导电件、弹性件再组装，而依托多材料3D打印能力，可将不同功能的结构在一次打印流程中完成，大幅缩短定制化操控设备的开发周期，对于小批量、定制化的人机交互设备开发而言，这种结构设计思路能有效降低原型验证阶段的成本与周期。
