挂钟用齿轮联动人形动作自动机结构

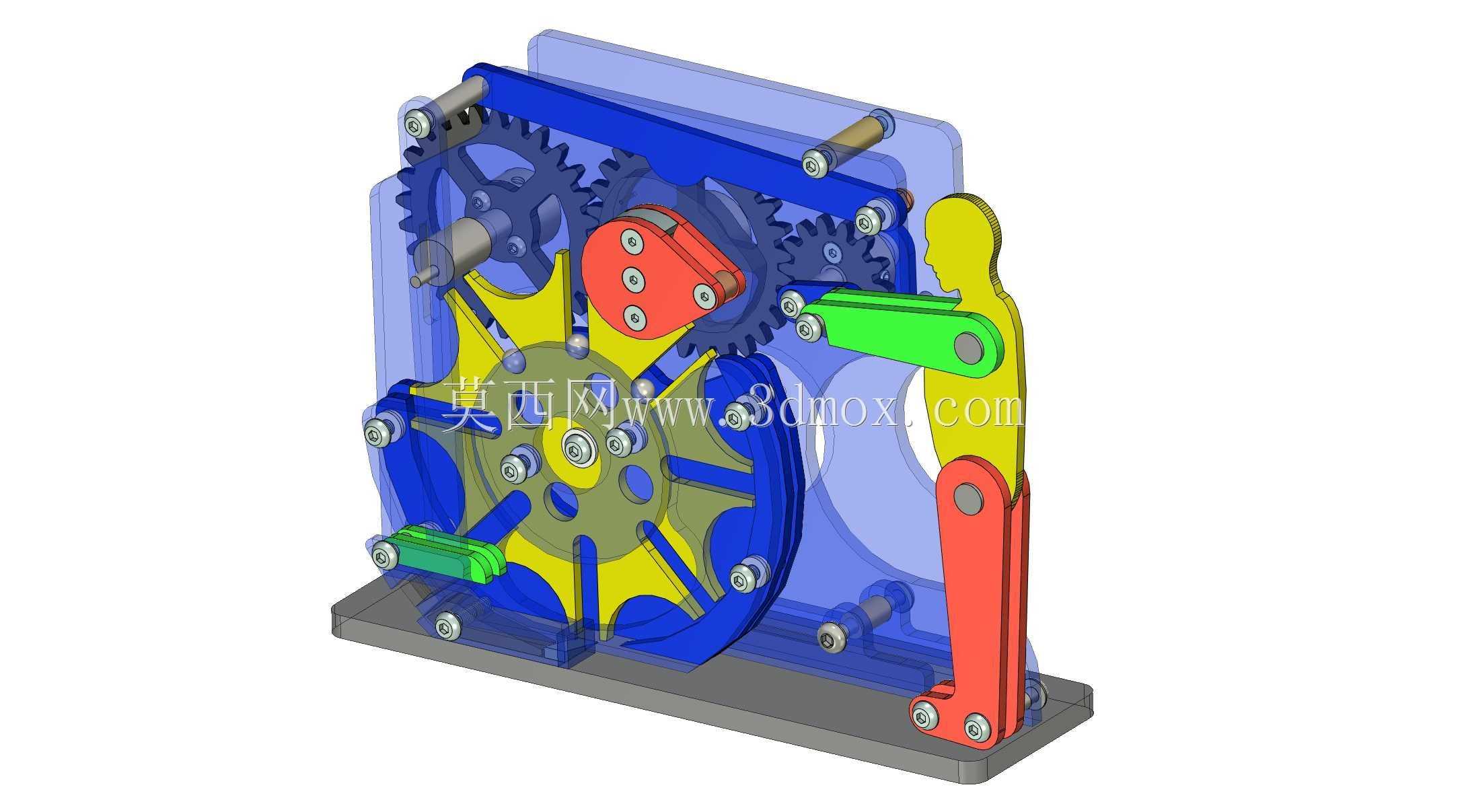

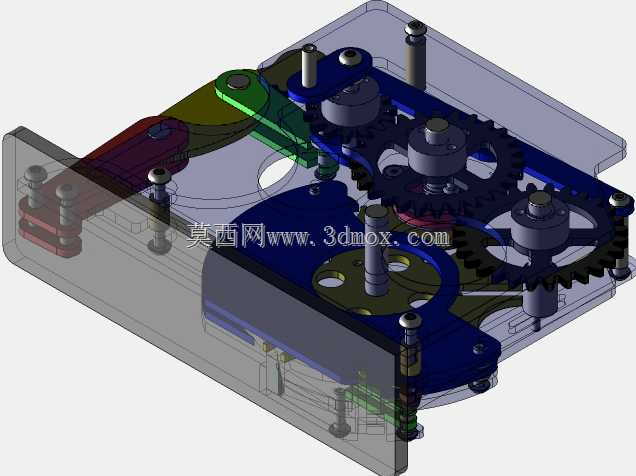

该结构属于大型自动挂钟的核心动作执行单元，主要应用于机械艺术挂钟、动态展示类计时装置的动作输出场景，区别于普通挂钟仅走时的功能，这类自动机可在整点或特定时间节点输出连贯的拟人动作，提升计时装置的观赏性与机械艺术表现力。从功能实现逻辑来看，整套机构以多组渐开线圆柱齿轮作为动力传递核心，输入轴对接挂钟走时轮系的输出端，将走时系统的匀速旋转动力，通过不同齿数比的齿轮组完成转速匹配与扭矩分配，分别驱动星形槽轮、人形摆臂组件完成预设的周期动作。设计过程中优先考虑了动作的连贯性与传动平稳性，齿轮组采用侧置排布方式，将大直径槽轮作为动作转换核心，把连续旋转输入转化为间歇性的摆臂驱动动力，人形构件的手臂与腿部通过铰接销轴固定在安装基板上，分别对应不同的凸轮驱动点位，可实现手臂摆动、腿部小幅往复的连贯拟人动作，避免动作生硬卡顿。安装边界方面，整套机构采用平板式基板作为安装载体，所有传动齿轮、铰接构件均通过带肩销轴固定在基板单侧，基板底部设置一体式安装底座，可直接嵌入挂钟的内部安装腔，底座预留的安装孔位可适配常规挂钟壳体的固定螺柱，整体外轮廓无外凸的尖锐结构，所有运动构件的运动轨迹均控制在基板与透明护罩围成的封闭空间内，不会与挂钟的外壳、表盘等其他部件产生运动干涉。结构细节上，传动齿轮的模数选取兼顾了传动强度与外观表现力，齿面无尖锐棱角，槽轮的槽口位置做了圆弧过渡处理，可降低拨销进入槽口时的冲击噪音，适配挂钟长期低噪运行的使用需求；人形构件的轮廓做了简化处理，在保证动作辨识度的前提下尽可能降低构件重量，减少传动轮系的负载，延长整套机构的免维护运行周期。
