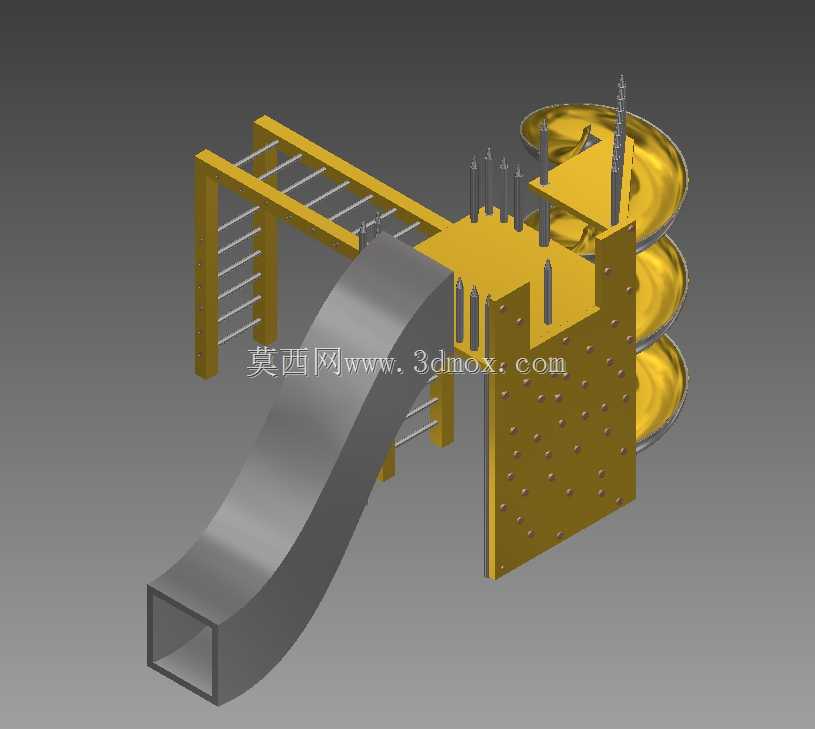

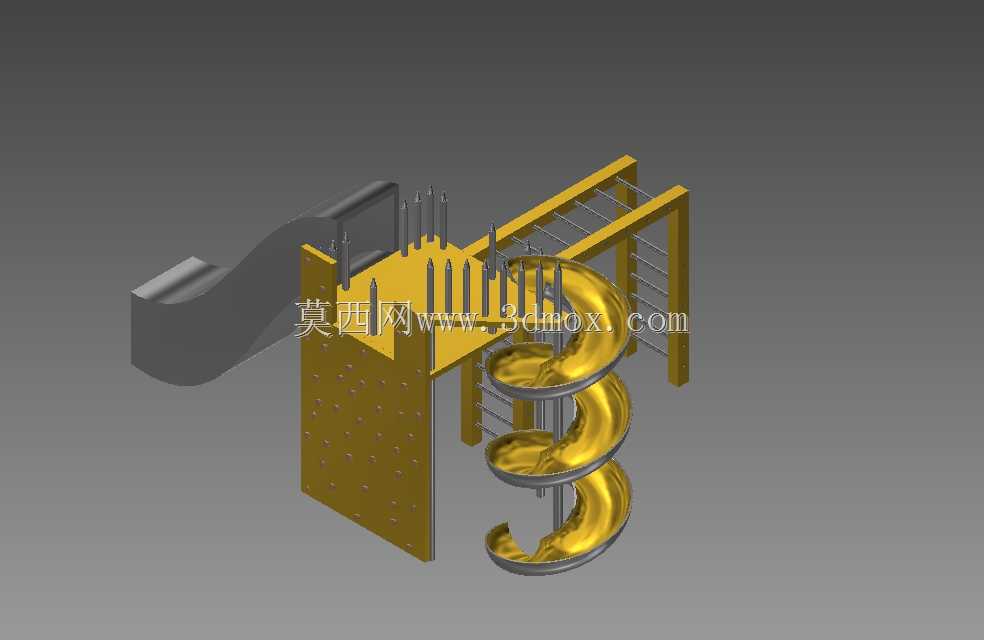

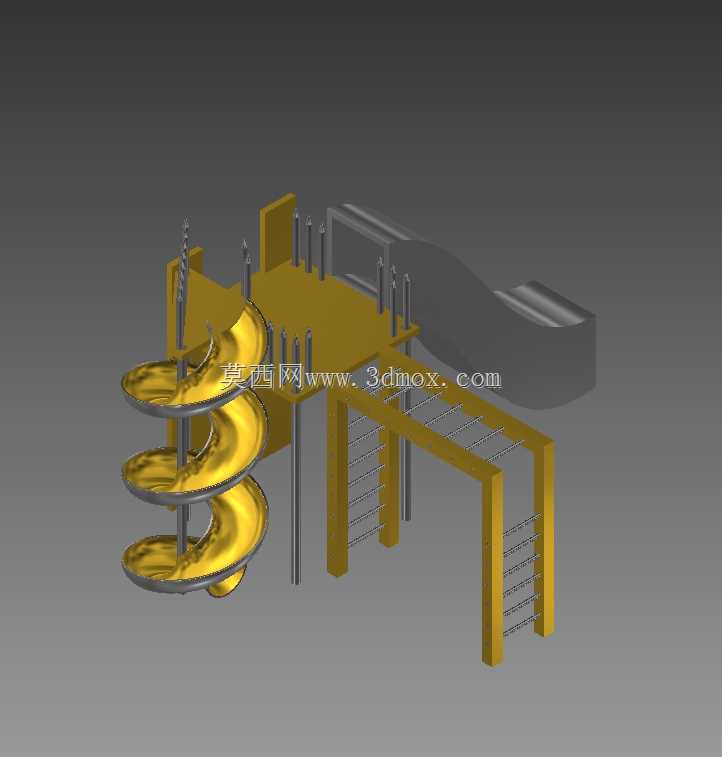

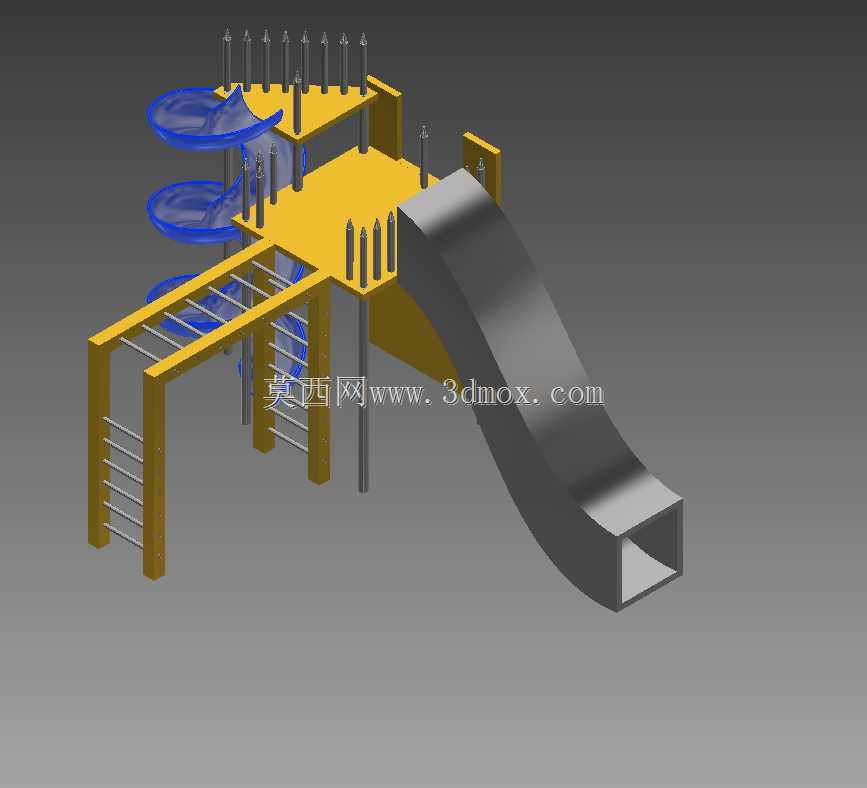

组合螺旋滑梯攀爬架游乐设施结构

该游乐设施主要应用于社区公共活动区、校园户外场地、城市公园儿童活动区等场景，核心服务3-12岁儿童的户外游乐需求，可同时容纳多名儿童开展攀爬、滑行、钻行等互动活动，兼顾游乐趣味性与结构安全性。整体结构采用模块化框架设计，主体支撑框架采用矩形截面型材搭建，所有立柱底部预设安装法兰盘，可直接通过膨胀螺栓与硬化混凝土地面固定，安装边界需预留周边不小于1.5米的安全缓冲区域，整体占地长度约4.2米，宽度约2.8米，最高点距安装基面高度约3.2米，适配大多数户外中小型儿童活动场地的空间要求。设施核心功能区分为三部分，其一为螺旋式封闭滑梯，滑道采用连续曲面成型结构，滑道内侧全程做圆弧过渡处理，无尖锐棱角与拼接凸起，滑梯入口设置在平台最高处，入口处设置高度1.1米的防护栏，防止儿童在入口处意外跌落，滑梯出口距离地面高度控制在0.2米以内，避免儿童滑出时产生坠落冲击；其二为平台攀爬区，主平台距地面高度约1.8米，平台周边设置竖向栏杆防护，栏杆间隙控制在0.11米以内，既满足防护要求，又避免儿童头部卡入，通往平台的路径设置两处，一处为竖向爬梯，爬梯踏步采用防滑圆管，踏步间距0.25米，适配儿童步幅，另一处为斜向绳网攀爬道，绳网采用编织耐磨绳材，网格间距0.2米，可锻炼儿童肢体协调能力；其三为钻行连通区，平台一侧设置半封闭弧形钻筒，钻筒内径0.7米，连通主平台与另一侧的低位攀爬架，低位攀爬架高度0.9米，设置横向攀爬杆，可供低龄儿童开展简单的抓握攀爬活动。设计过程中优先考虑结构受力合理性，所有型材连接节点采用焊接加螺栓紧固的双重固定方式，螺旋滑梯的支撑立柱沿螺旋走向均匀布置，每段滑道下方设置至少两处支撑点，避免滑道长期使用出现形变，所有金属构件外露部分均做圆角打磨与表面喷涂处理，涂层采用环保耐磨材质，可适应户外日晒雨淋的使用环境，降低后期维护成本。设施的动线设计采用循环路径，儿童可通过不同路径登上平台，选择滑梯或钻筒离开，避免单一进出口造成的拥挤磕碰，各功能区的衔接处均做视线通透处理，方便陪同家长随时观察儿童活动状态，整体结构无易脱落小部件，所有紧固件均做防松处理与沉头设计，避免突出构件刮蹭衣物或皮肤。
