8毫米规格LED灯带结构三维建模作品

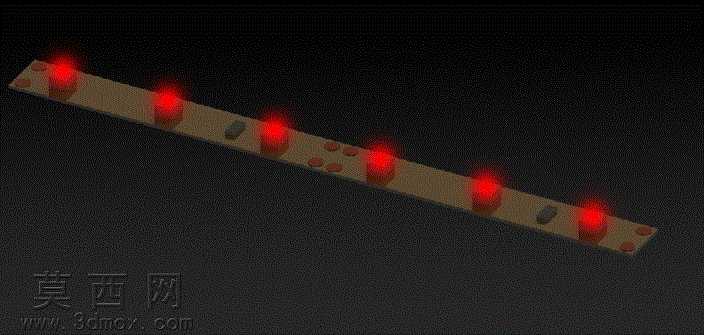

本作品针对宽度8毫米的磁吸式LED灯带完成全参数化三维建模，建模过程以SolidWorks为核心工具，采用自底向上的装配建模思路，先完成灯带各组成零件的独立建模，再通过精准的配合约束完成整体装配。首先针对灯带的长条基材部分，采用拉伸凸台命令构建基础长条基体，严格控制基体宽度为8毫米，长度选取10毫米标准段作为展示单元，对基材边缘做0.1毫米的圆角处理，还原实际灯带基材的边缘钝化工艺，避免尖锐边角带来的失真问题。针对基材上的LED灯珠元件，采用立方体拉伸搭配顶部微弧面凸台的结构，还原贴片式LED灯珠的典型外观，灯珠在基材上按照等间距规则排布，每两个灯珠之间预留标准的电路走线空间，同时在灯珠旁设置小型矩形贴片元件，模拟灯带电路中的限流电阻元件，还原灯带的真实电路布局。针对灯带两端及间隔分布的磁吸触点，采用小尺寸圆柱拉伸命令构建圆形铜质触点，触点突出基材表面0.2毫米，还原磁吸灯带的导电接触结构，同时在触点旁设置小型圆形定位凸点，模拟灯带拼接时的定位结构，保障多段灯带拼接时的对位精度。材质渲染阶段，针对基材部分赋予浅米黄色哑光塑料材质，调整材质粗糙度为0.7，还原PCB基材或柔性灯带基底的哑光质感；针对LED灯珠部分赋予半透明乳白PC材质，添加轻微的自发光效果参数，模拟灯珠点亮时的柔光质感；针对磁吸触点赋予亮面铜金属材质，调整金属反射率为0.8，还原铜质触点的金属光泽；针对电阻类贴片元件赋予深灰色哑光陶瓷材质，区分不同元件的材质差异。建模过程中所有尺寸均参考实际8毫米磁吸LED灯带的行业标准参数，对各元件的装配间隙做精准控制，灯珠与基材之间采用重合配合加间隙预留的设置，还原实际生产中的贴片装配公差，整体模型无多余特征、无建模错误，可直接用于产品结构展示、装配工艺模拟或3D打印验证，完整还原了窄幅磁吸LED灯带的典型结构特征，清晰呈现了这类灯带的元件排布、触点布局与基础外形特点。
