充电线防护用卡通粉红豹咬线造型结构

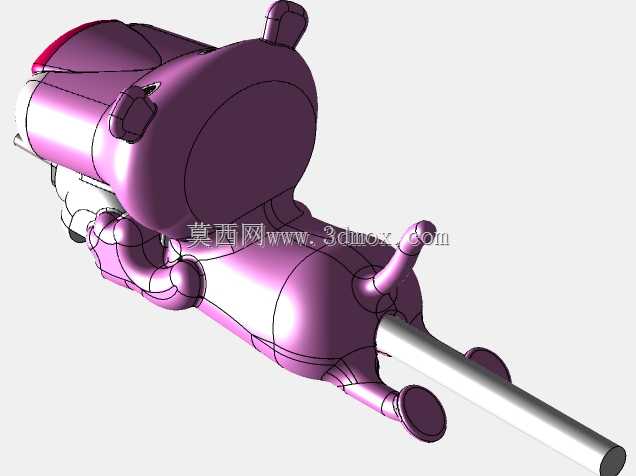

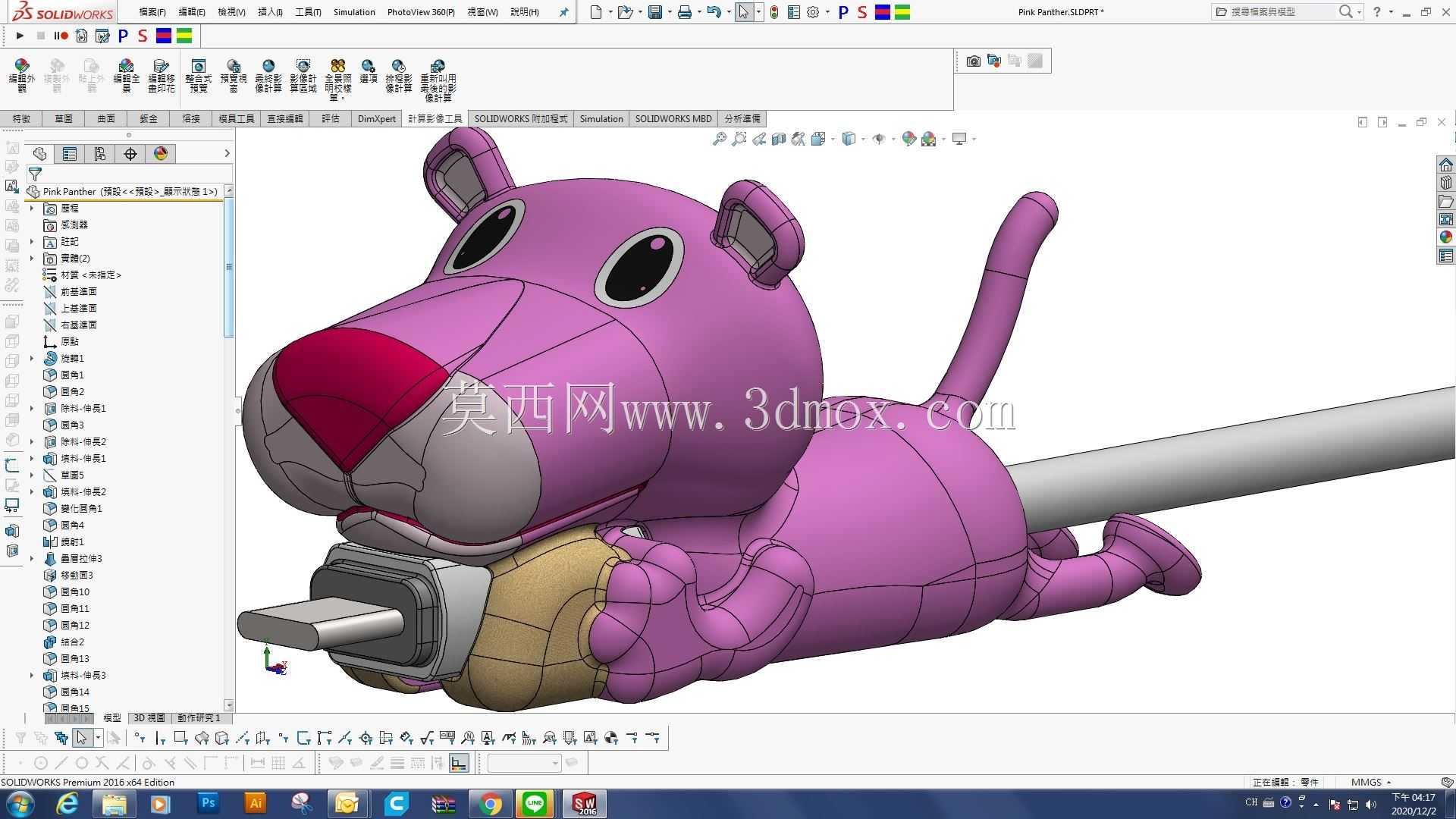

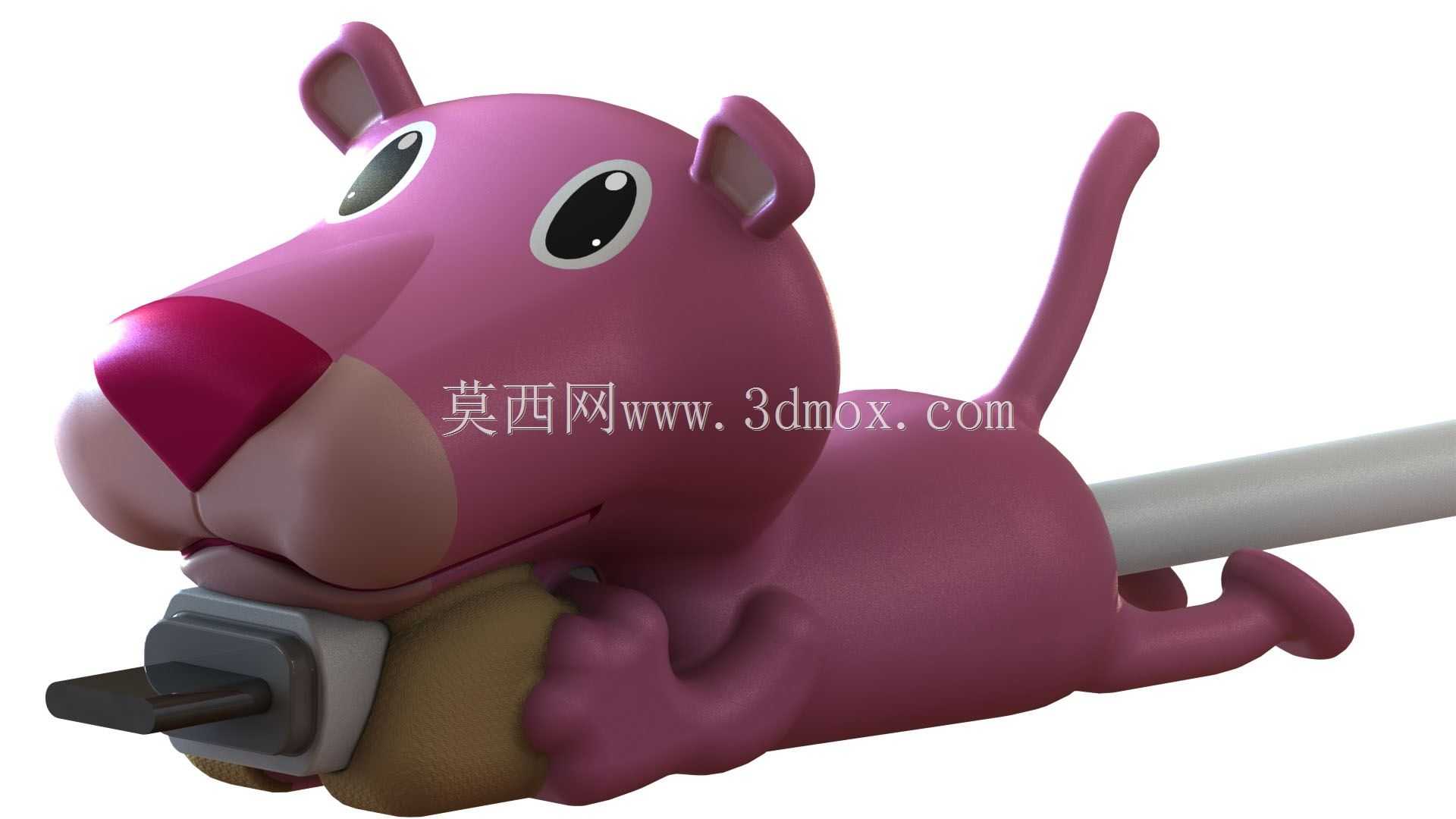

这款咬线造型的结构件，核心应用场景是日常消费电子的充电线缆防护，主要针对充电线接头与线身衔接处易弯折断裂的痛点做结构适配，在日常插拔、挪动充电设备的过程中，接头根部是应力集中最明显的位置，反复弯折后很容易出现线皮破损、内芯铜丝断裂的问题，这个结构件就是通过包覆式的结构分散弯折应力，延长线缆的实际使用寿命。从设计思路上看，整体采用趴伏抱线的卡通形态，将功能结构完全融入造型当中，没有额外的突兀结构，前端的咬合位置做了与充电接头适配的卡槽，卡槽的内尺寸刚好贴合标准USB公头的根部台阶，安装时直接将接头卡入卡槽即可，不需要额外的粘接或者紧固件，拆装都很方便，用户可以根据需要随时更换不同线缆上的防护件。结构的主体包覆段长度控制在35毫米左右，刚好覆盖接头根部到线身的应力集中区域，不会因为包覆过长影响线缆的正常弯折使用，也不会因为包覆过短起不到分散应力的作用，尾部的过线孔做了圆角过渡处理，线身穿入位置没有尖锐棱角，不会对线皮造成额外的磨损。趴伏的肢体部分做了内凹的弧面，刚好贴合线身的圆柱外壁，安装后不会出现松脱晃动的情况，即使日常拖拽线缆，防护件也不会从接头上滑脱。造型上的卡通形象轮廓做了圆滑的曲面处理，所有外露的边角都做了R2以上的圆角，日常手持插拔的时候不会有硌手的触感，同时曲面的壁厚控制在1.8毫米，兼顾了结构韧性和整体重量，安装在线缆上不会因为自重过大拉扯接头，也不会因为壁厚太薄容易出现开裂的问题。从安装边界来看，这款结构件适配常规直径3.5毫米到4.5毫米的圆型充电线缆，前端卡槽适配标准USB-A公头的尺寸，不需要对原有线缆做任何裁切或者改装，直接卡装即可使用，除了防护功能之外，卡通化的造型也能起到装饰作用，区分不同的充电线缆，避免多人场景下的线缆混用问题。在实际建模过程中，所有的配合面都做了0.2毫米的安装间隙预留，考虑到常用的软胶材质成型收缩率，卡槽位置的尺寸做了对应补偿，确保批量生产的时候安装松紧度合适，既不会因为尺寸过紧难以装配，也不会因为尺寸过松容易脱落。尾部的翘尾造型除了装饰作用之外，也可以作为手持插拔的受力点，用户拔充电头的时候可以直接捏住尾部施力，避免直接拉扯线身造成的线缆损伤，这个细节设计把受力点从线身转移到了结构件本身，进一步降低了线缆被拉扯损坏的概率。
