小型玩具传动减速直流马达结构

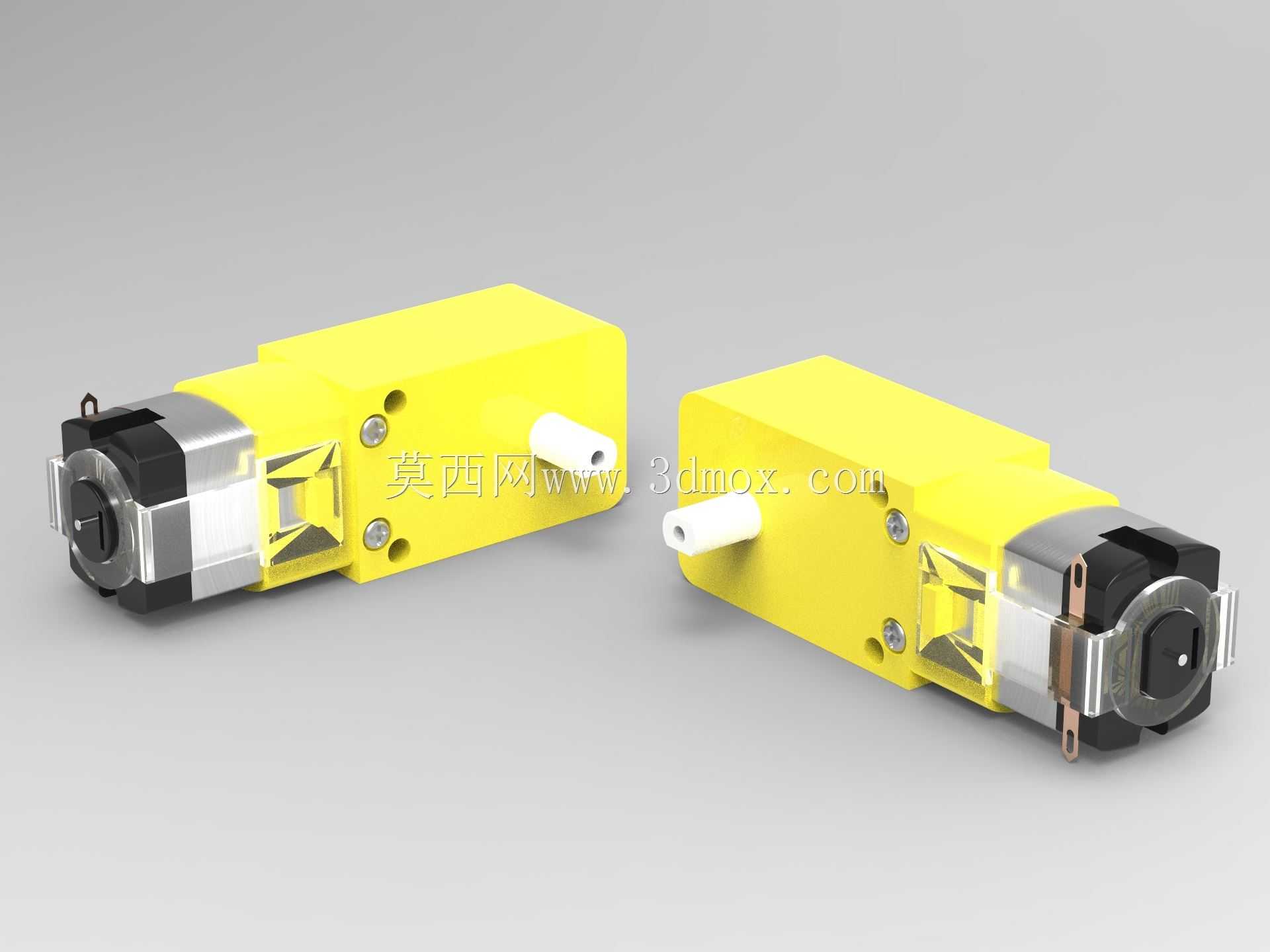

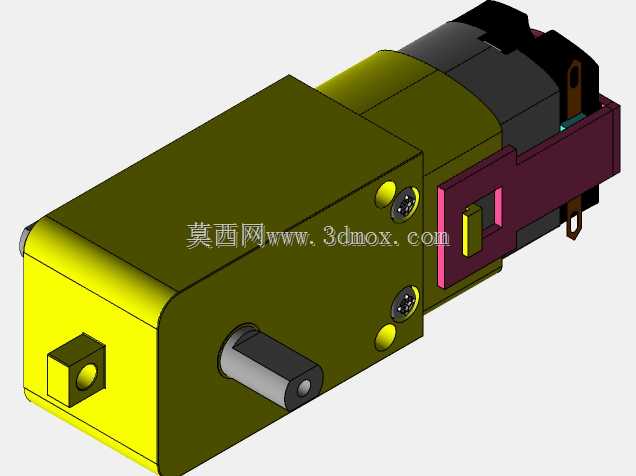

这类微型减速马达是玩具动力系统里的核心部件，日常在各类电动玩具、小型科教模型、DIY创客小装置里都能见到它的身影，核心作用是把直流电机输出的高转速低扭矩动力，通过内置的齿轮组减速后，转化为低转速高扭矩的输出动力，适配玩具行走、动作机构驱动的实际负载需求。从结构设计来看，这类马达采用分体式集成布局，黄色的工程塑料外壳同时承担齿轮箱容纳、安装定位、输出轴支撑的多重作用，外壳上预留的两个安装孔位是标准的玩具行业通用安装孔距，方便直接卡装或者螺丝固定在玩具的塑料机架上，不需要额外设计复杂的安装转接结构。设计的时候首先要匹配微型直流电机的输出轴径和齿轮箱输入端的齿轮配合公差，齿轮组多采用直齿传动结构，兼顾小体积下的传动效率和装配便捷性，毕竟玩具类产品的装配效率直接影响生产成本，直齿结构对装配公差的容忍度更高，适合大批量自动化装配。输出端采用白色塑料轴，轴的截面做了扁位设计，和玩具上的塑料传动轮、行走轮配合的时候可以有效防止打滑，不需要额外做键连接结构，适配玩具类产品的低成本装配需求。安装边界上，这类马达的整体外形是方正的小体积结构，长度方向包含电机本体和齿轮箱部分，宽度和高度都控制在极小的尺寸范围内，可以塞进玩具车、小型机器人、电动玩偶的狭小内部空间里，不会占用过多的结构空间，给玩具的外壳造型、电池仓预留足够的设计余量。实际选型使用的时候，要注意输出轴的中心高和安装面的尺寸匹配，齿轮箱部分和电机部分的连接卡扣强度要满足玩具跌落测试的要求，外壳选用的ABS塑料材质要兼顾韧性和尺寸稳定性，避免温度变化或者长期受力后出现安装孔位偏移、齿轮啮合错位的问题。内置的减速齿轮组的传动比设计要匹配对应玩具的负载需求，比如玩具车类应用需要兼顾行走速度和爬坡能力，就会选择适中的减速比，而机械臂类的科教模型需要更大的输出扭矩，就会选用更大减速比的配置。输出轴的径向跳动量要控制在合理范围内，避免带动传动机构的时候出现抖动、异响的问题，电机尾部的供电端子采用弹片接触式设计，方便和玩具主板上的供电触点直接压接，不需要额外焊接，进一步提升装配效率。
