18自由度覆盆子皮仿生六足行走机构

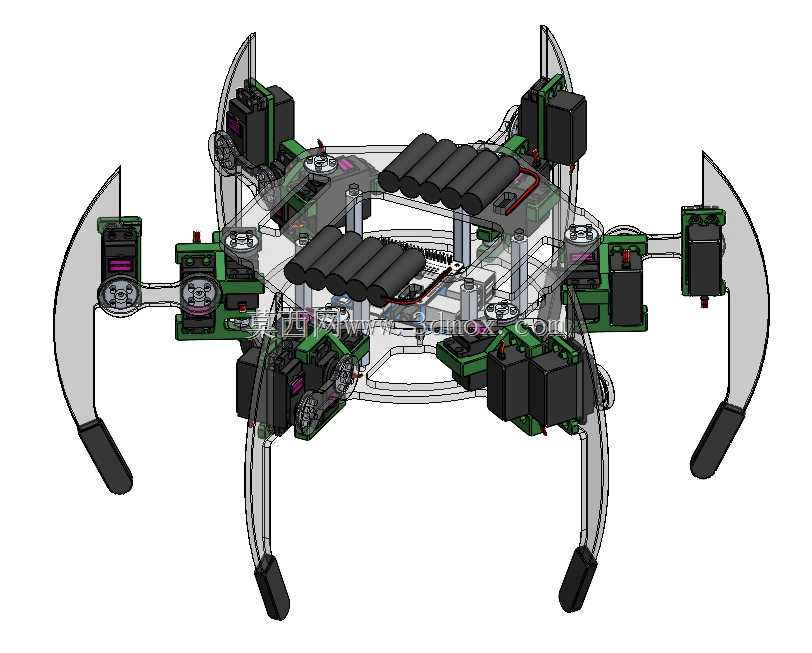

这款仿生六足行走机构采用对称辐射式布局设计，六条足部分别沿中心机体周向均匀分布，单条腿部设置三个独立转动自由度，整机合计18个可控运动轴，可实现多步态的稳定行走动作，适配复杂非结构化地形的移动作业需求。足端采用弧形仿足垫结构，接触地面时可通过自身形变缓冲落地冲击，同时增大接触摩擦系数，避免硬质光滑地面行走时出现打滑侧移问题。中心机体采用分层堆叠式安装结构，上层预留控制板、传感模块的安装位，下层布置舵机驱动线路与供电模块，各层之间通过铝质支撑柱连接固定，既保证整体结构刚度，又预留足够的布线空间，避免运动过程中线路与活动部件发生干涉。腿部连杆采用轻量化镂空设计，在保证结构强度满足舵机输出扭矩承载要求的前提下，尽可能降低运动部件的惯量，减少舵机动态响应时的负载冲击，提升步态切换的流畅度。单腿的三个转动关节分别对应根关节摆动、大腿俯仰、小腿俯仰动作，根关节舵机直接固定在中心机体的安装座上，通过舵盘直接驱动腿部整体做水平方向的摆转，大腿与小腿关节通过连杆结构传递舵机扭矩，关节转动处设置自润滑衬套，减少反复转动带来的磨损，延长机构连续运行寿命。从安装边界来看，整机展开状态下足端触地形成的支撑圆直径可覆盖常规桌面级作业空间，机体中心离地高度预留足够的越障余量，可跨越高度不超过小腿长度1/2的垂直障碍，适配废墟探测、狭小空间巡检等场景的移动需求。设计过程中针对舵机安装位做了定位卡槽处理，装配时无需额外调整即可保证各关节的初始零位一致，降低后期步态调试的校准工作量，足端部件采用快拆结构，可根据不同作业地面的特性更换适配的足端材质，比如在松软泥土地面更换尖刺足垫提升抓地力，在室内光滑地面更换硅胶软垫避免刮擦地面。线路布置沿腿部连杆内侧的走线槽排布，在关节转动处预留足够的线长余量，避免关节转动到极限角度时拉扯线路造成断路，中心机体顶部预留通用安装孔位，可根据实际使用需求搭载摄像头、气体传感器、小型作业末端等拓展模块，无需对主体结构做二次修改即可完成功能拓展。
