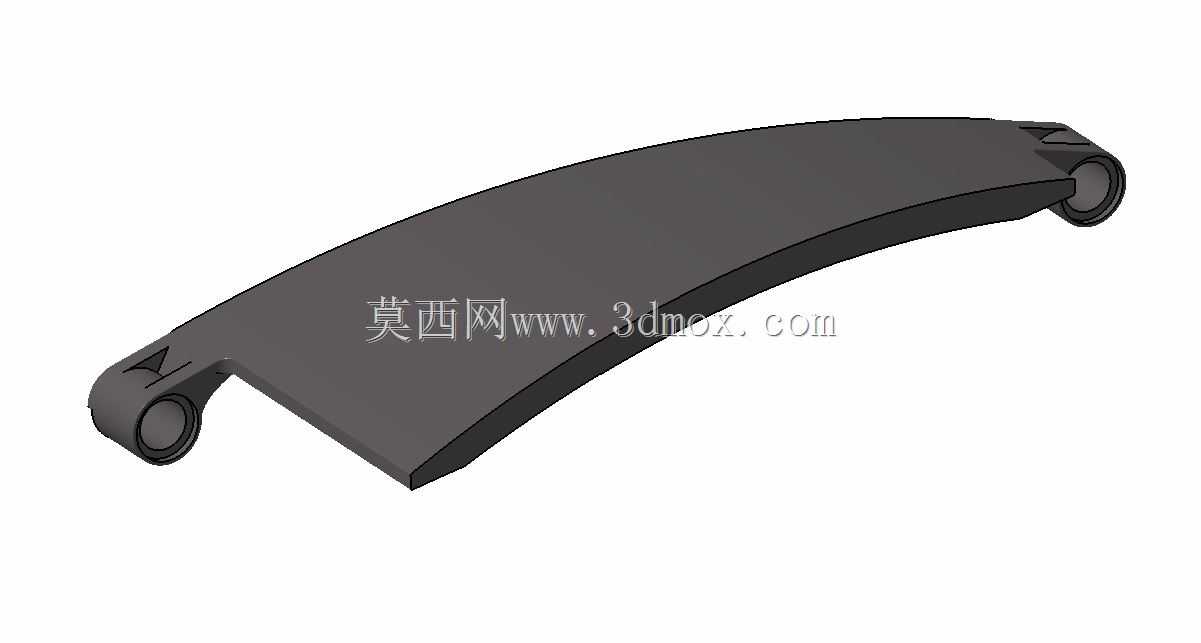

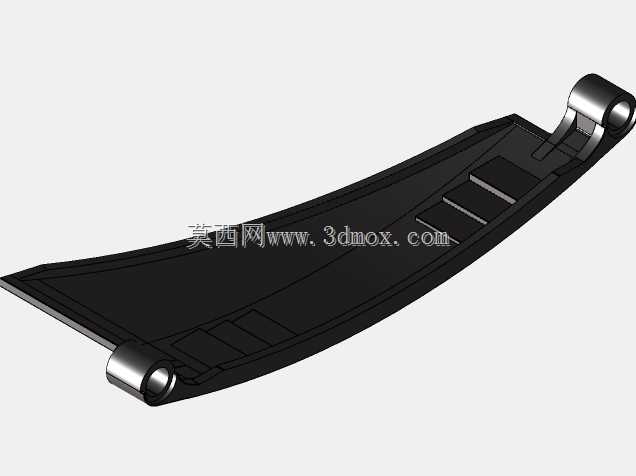

乐高68196弧形带孔连接构件结构设计

该弧形带孔连接构件是积木拼装体系里的典型铰接类功能零件，日常主要用于各类积木造型的曲面轮廓搭建、可动关节衔接场景，不管是复刻机械组的可动臂架结构，还是搭建建筑类造型的弧形外立面、载具类模型的弧形覆盖件，都能依靠自身的弧面形态实现顺滑的曲面过渡，避免直角拼接带来的生硬感。从实际使用场景来看，这类零件常被用在积木模型的可动翻盖、机械臂节段、车辆轮拱护板、仿生造型的肢体弯曲段位置，两端的同轴铰接孔可以和标准十字轴、销钉类零件配合，实现相邻构件间的定轴转动，转动过程中不会和相邻直边零件发生运动干涉，这也是设计阶段重点校核的安装边界要求。设计时首先确定了整体的弧面曲率，曲率半径匹配同系列积木的拼接模数，保证弧面两端的铰接孔中心距完全符合积木体系的标准安装间距，不会出现和其他标准零件拼接错位的问题；零件主体采用等壁厚设计，壁厚均匀性控制在合理区间，既保证拼装时的结构强度，不会因为频繁插拔销钉出现开裂，也能避免注塑成型时出现缩痕、翘曲等成型缺陷。两端的铰接孔做了同轴度公差约束，孔内壁的粗糙度适配标准销钉的插拔阻尼感，既不会因为间隙过大出现拼接松垮，也不会因为过盈量太大导致拼装费力、拆卸困难。零件侧面的定位卡槽和相邻积木块的凸点做了适配，当需要将该零件作为固定覆盖件使用时，卡槽可以和下方基础块的凸点卡合，实现无铰接的固定安装，兼顾固定连接和活动铰接两种使用需求。从安装边界来看，零件弧面的最高点到两端铰接孔中心连线的垂直距离经过反复校核，当该零件绕一端铰接孔做最大角度转动时，弧面边缘不会和相邻的标准积木块发生碰撞，预留的转动间隙满足常规积木造型的活动角度需求；零件两端的铰接孔深度统一，和标准长度的销钉配合时不会出现销钉突出或者插入深度不足的问题，整体尺寸完全兼容现有积木拼装体系的模数要求，不需要额外改造就能直接用于各类创意拼装场景。
