自主式乒乓球发射装置全套结构设计

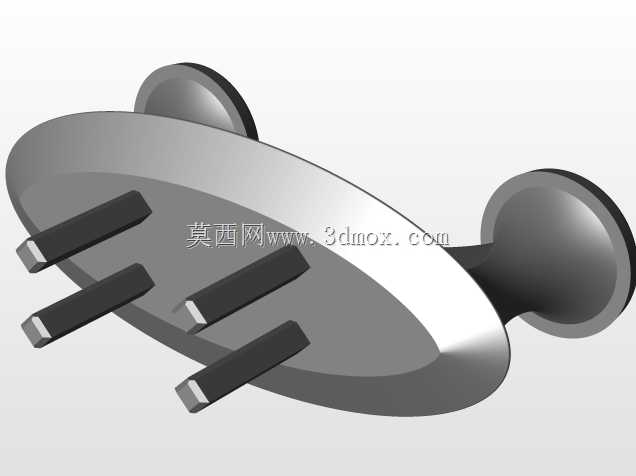

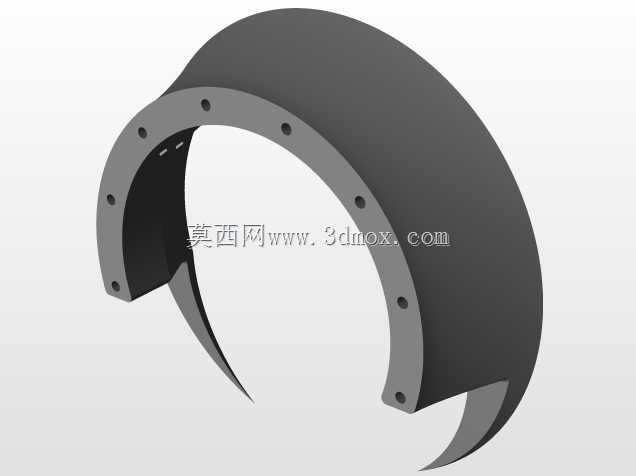

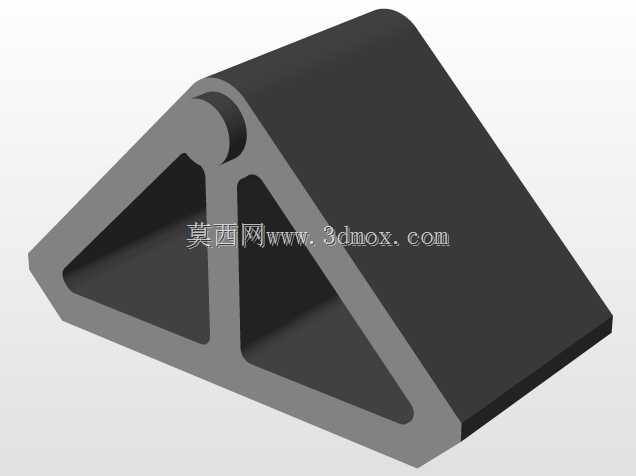

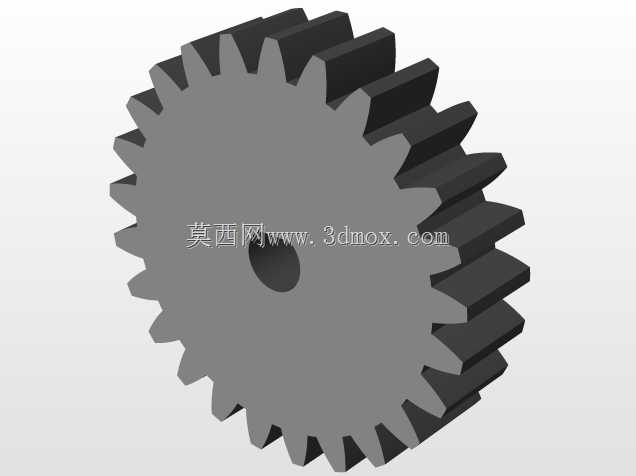

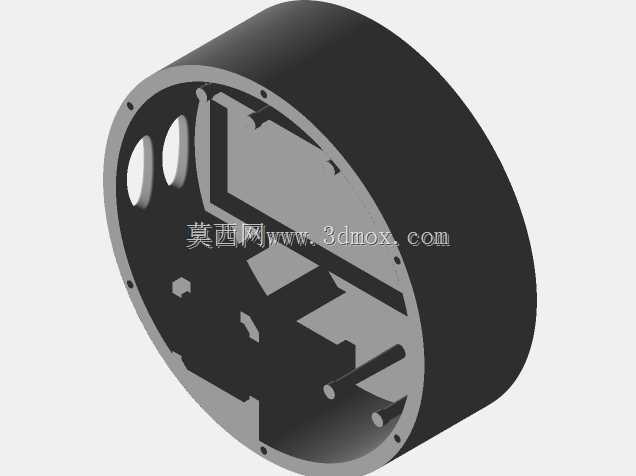

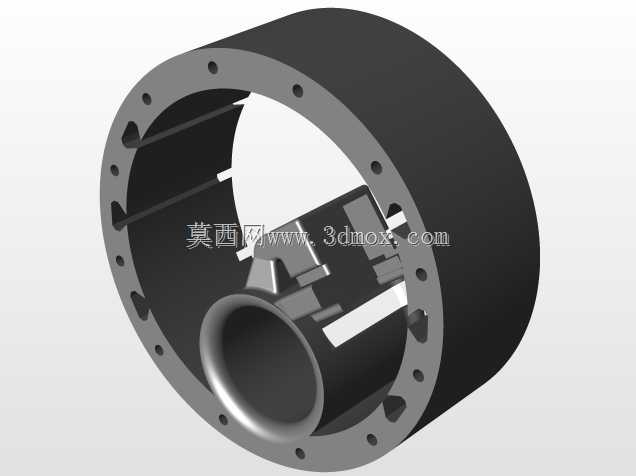

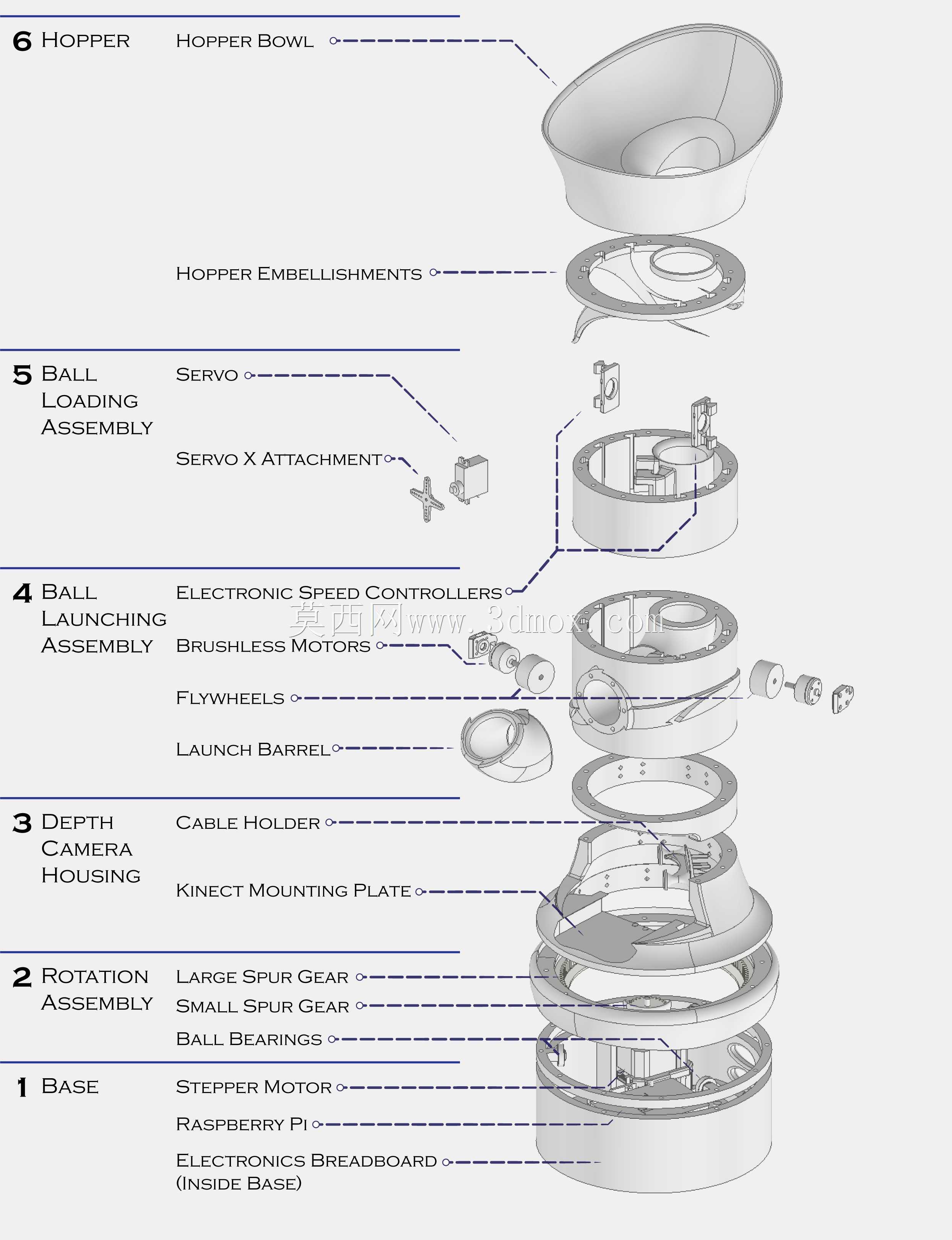

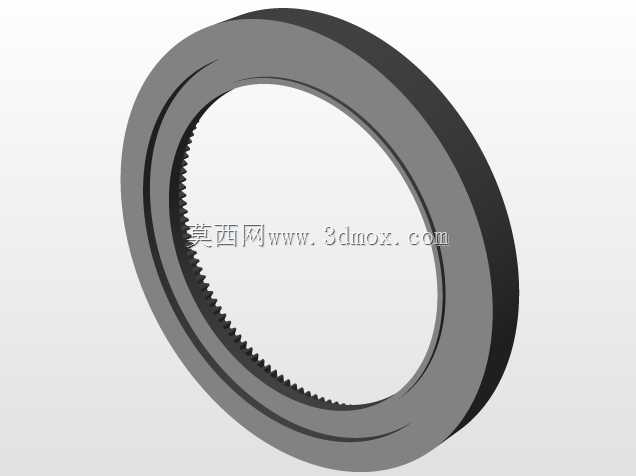

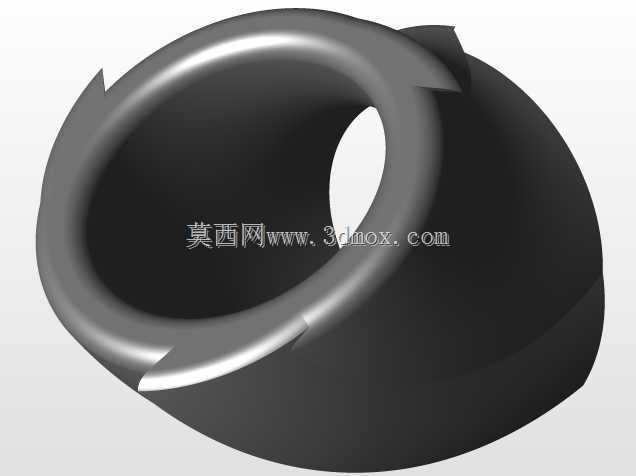

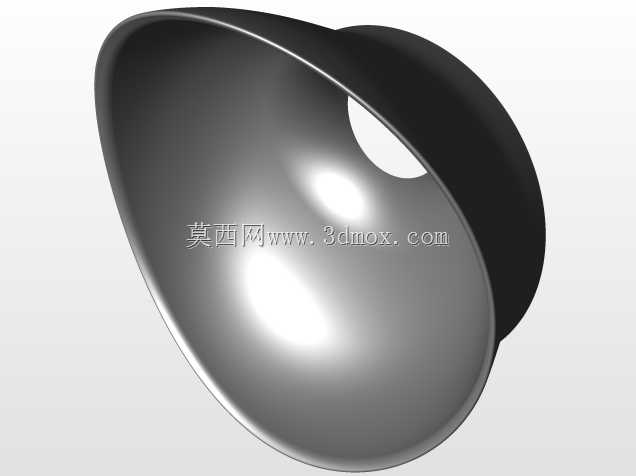

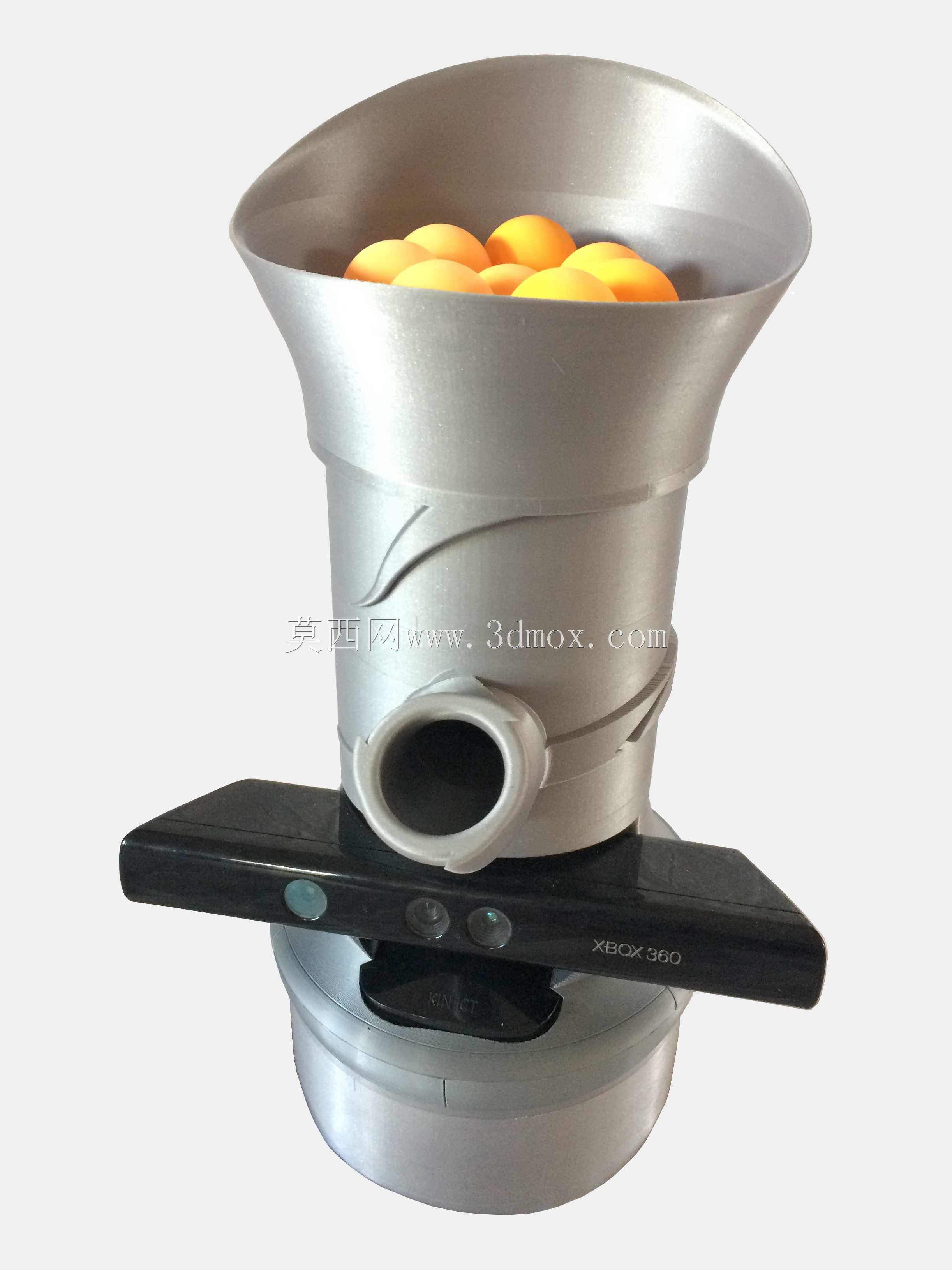

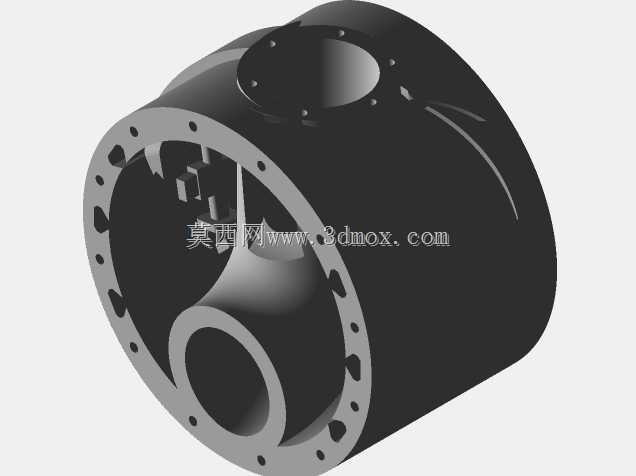

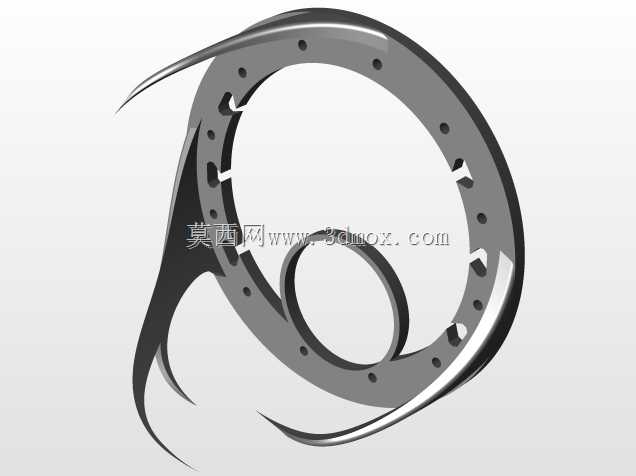

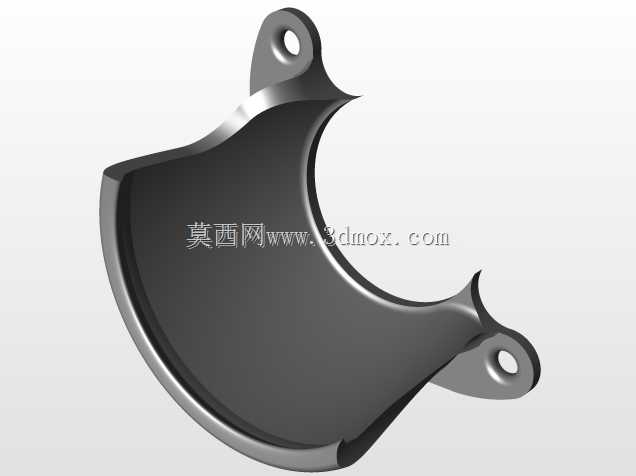

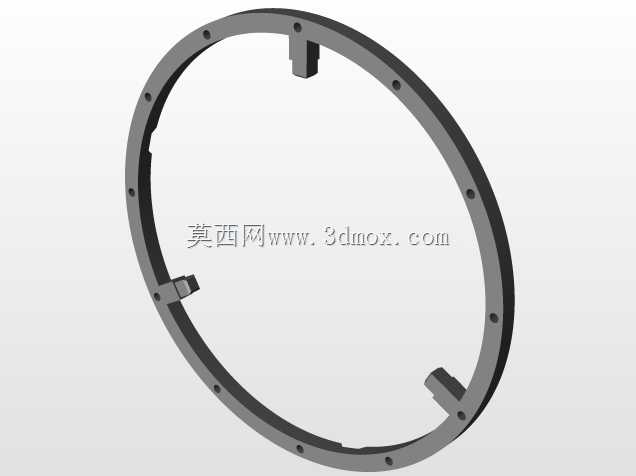

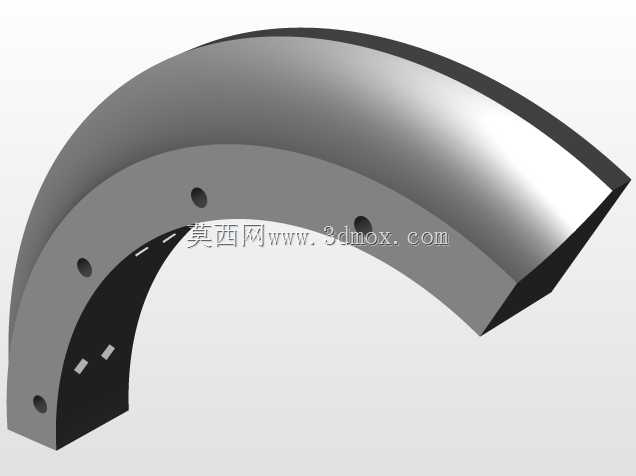

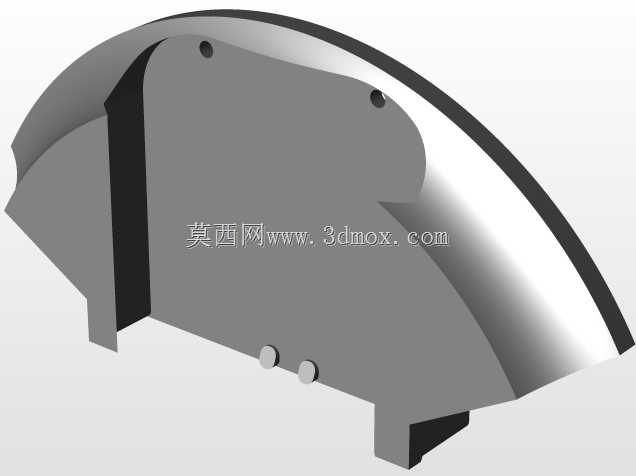

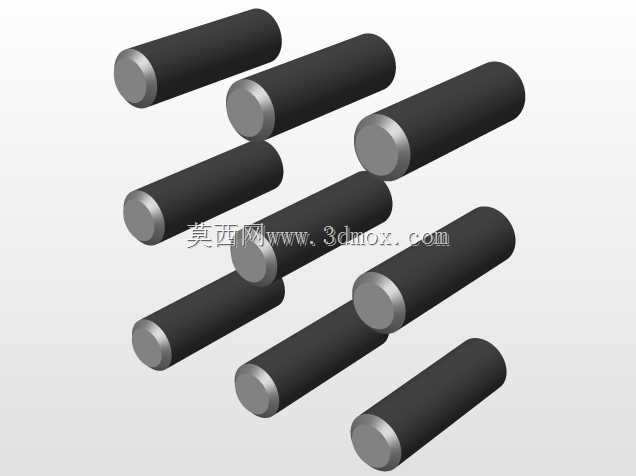

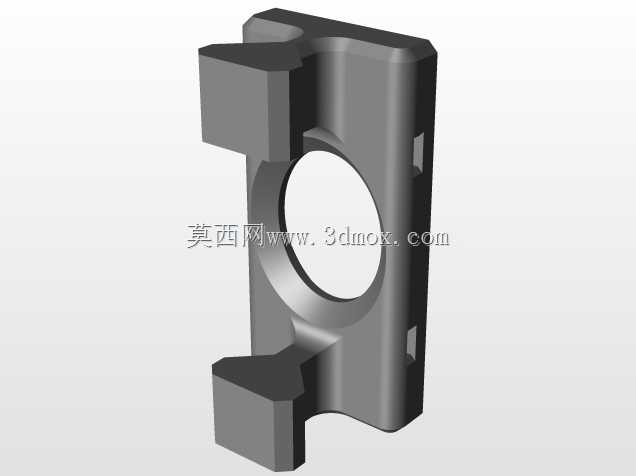

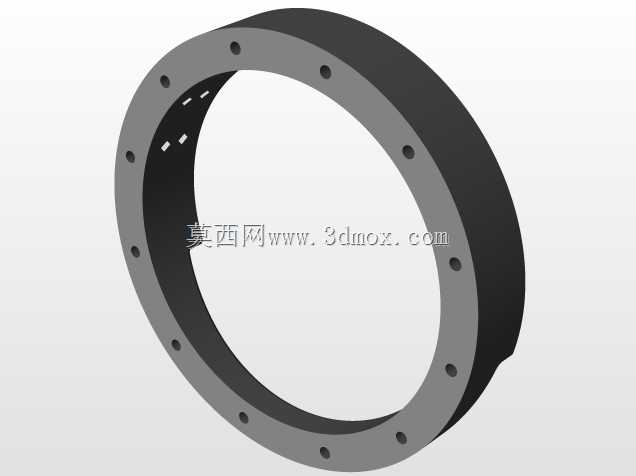

这套结构件主要面向互动娱乐场景落地，可适配科技展项、创客空间体验项目、青少年科创教学教具等使用需求，核心功能是实现乒乓球的自动储料、有序上料、定距发射，能够将乒乓球稳定抛送至指定接取位置，支撑互动式击球游戏的硬件运行。从结构分层设计来看，整套装置采用立式同轴堆叠布局，从下到上依次划分基座单元、旋转调节单元、发射执行单元、视觉安装单元、上料储料单元，各单元之间通过定位止口配合紧固件连接，既保证装配同轴度，也方便后期维护拆解。基座单元作为整套装置的承载基础，内部预留了控制板、驱动电路的安装空间，走线槽沿基座内壁排布，避免线路干涉运动部件，底部预留标准安装孔位，可直接固定在桌面或定制支架上，安装边界适配常规桌面承重需求，整体立式占地直径不超过常规家用垃圾桶尺寸，对摆放空间要求较低。旋转调节单元集成了齿轮传动组与轴承支撑结构，通过步进电机驱动大 spur 齿轮实现上部发射机构的水平角度调整，小齿轮与电机输出轴直连，轴承组承担径向与轴向载荷，保证旋转过程无卡顿、无旷量，角度调节范围覆盖水平方向120度区间，可实现多方向抛球切换。发射执行单元内置无刷电机、飞轮加速结构与发射管道，乒乓球进入发射管道后，双侧高速旋转的飞轮通过摩擦力给球体加速，沿管道方向射出，飞轮与管道的间隙经过反复校核，既不会卡球，也能保证球体出射初速度稳定，单元侧面预留了电子调速器的安装位，可通过控制信号调整飞轮转速，实现出球速度的多档位调节。视觉安装单元预留了深度相机、固定支架的安装位，可配套视觉识别模块实现接取目标的位置捕捉，走线固定座沿单元外壁设置，避免相机线束随旋转动作拉扯损坏。上料储料单元采用漏斗式料仓设计，料仓内壁做顺滑过渡处理，避免乒乓球卡滞，料仓下方通过伺服驱动的拨料结构实现单球有序下料，每次仅放行一颗乒乓球进入下方发射管道，杜绝多球同时进入造成的卡堵故障，料仓容量可满足连续20分钟以上的互动使用需求，无需频繁补料。整套结构的所有零部件均适配3D打印工艺要求，壁厚统一设置为1.8-2.5mm区间，无超大悬空结构，打印时无需添加过多支撑即可保证成型精度，各配合面预留0.2mm的装配间隙，适配FDM打印的精度公差，装配时无需二次打磨即可顺利拼接。
