复古蒸汽风格玩具小火车头结构设计

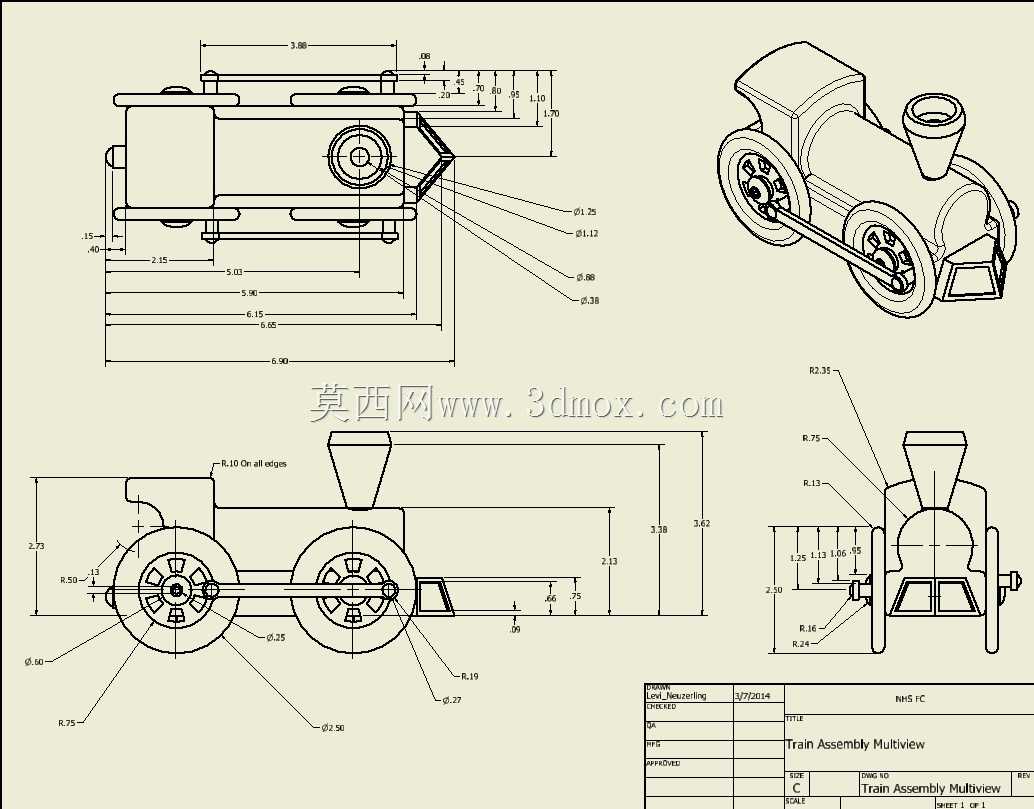

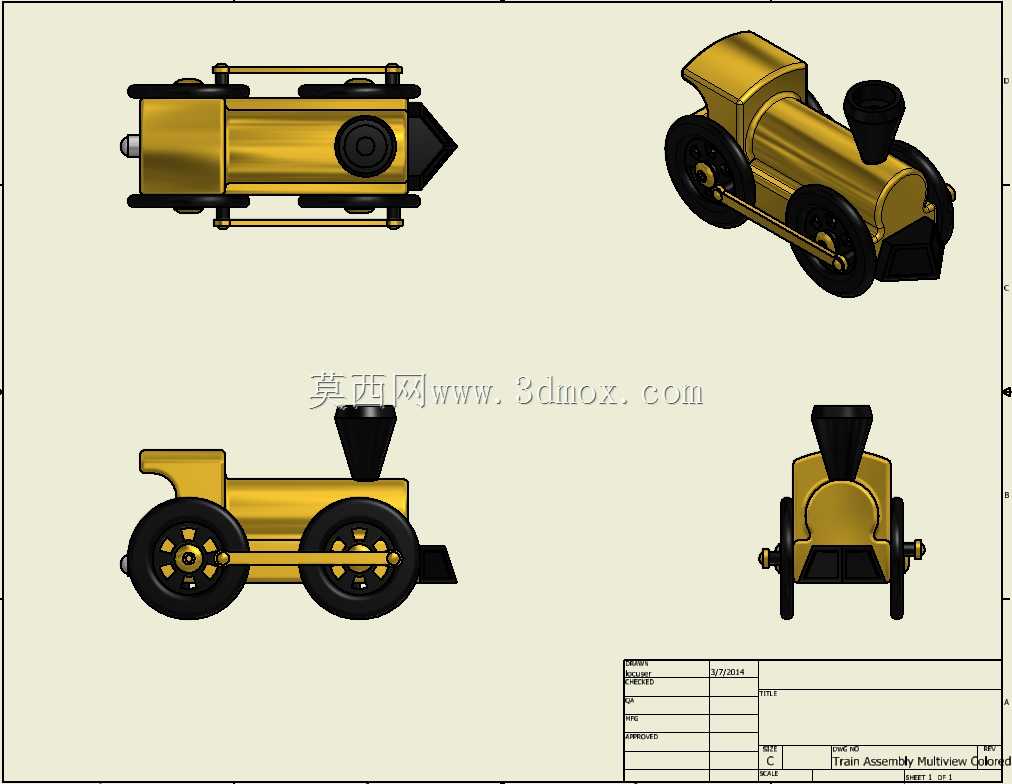

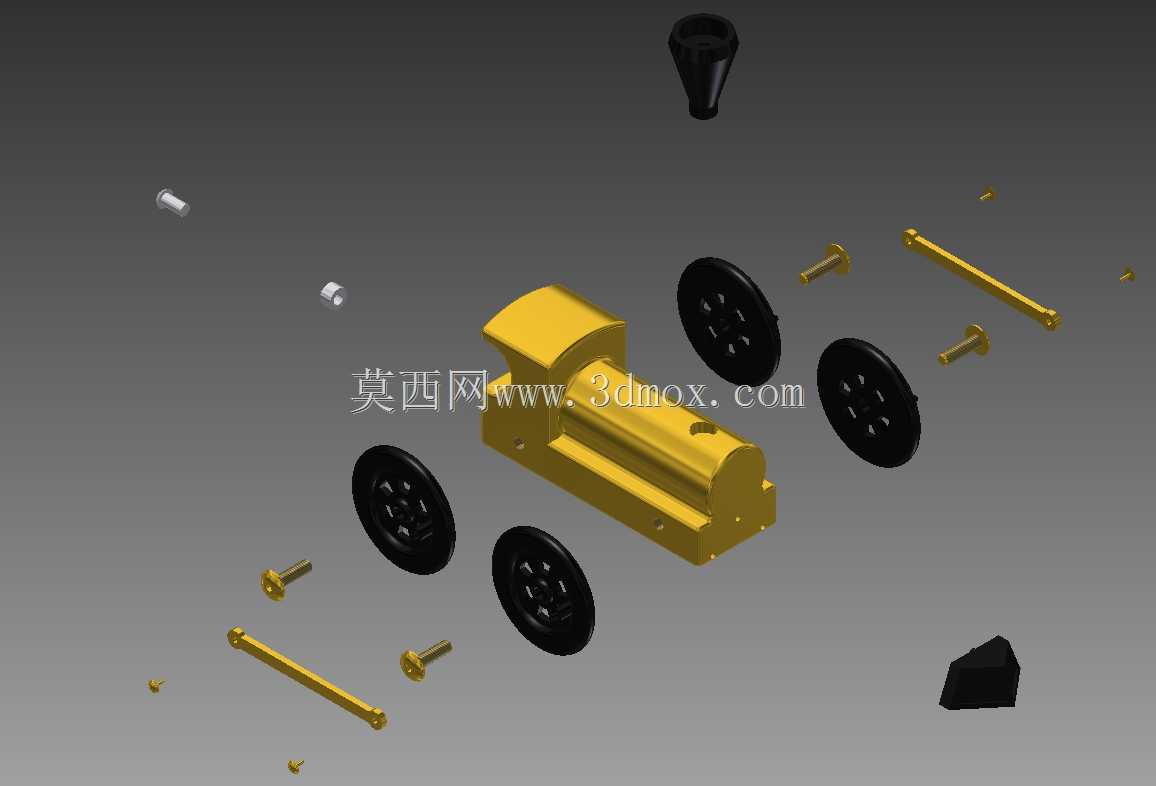

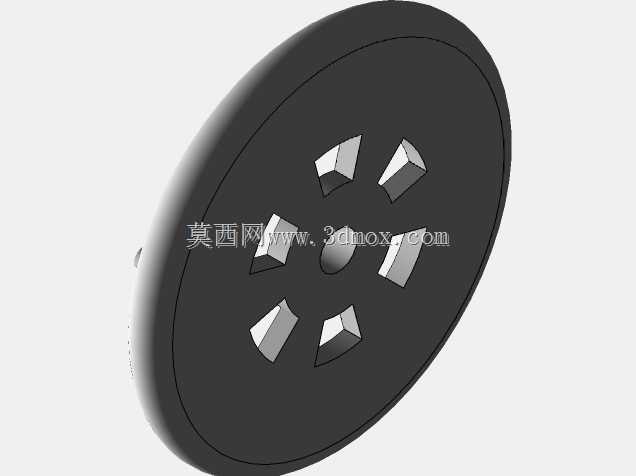

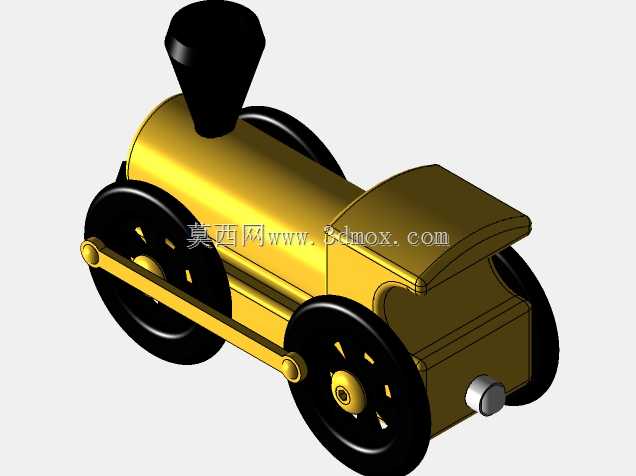

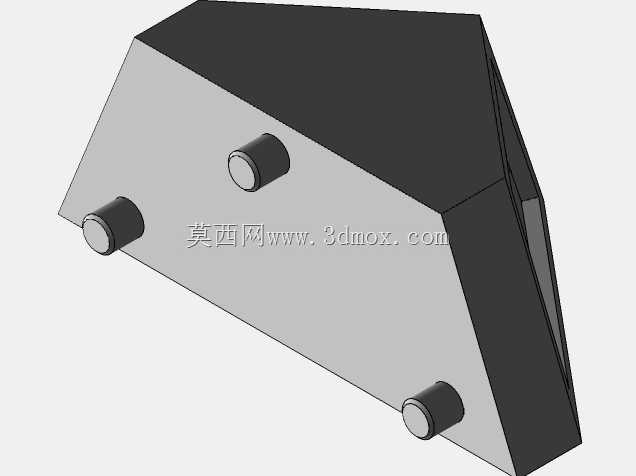

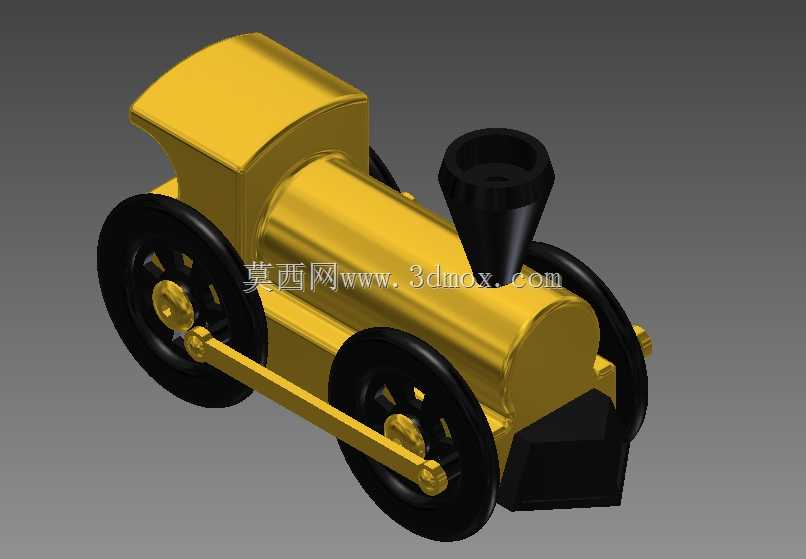

这款玩具小火车头的设计，核心面向低龄儿童玩具、桌面摆件、科教演示道具三类应用场景，在结构设计阶段优先考虑了无尖锐外露棱角的安全要求，所有外轮廓棱边均做了R2以上的圆角过渡，避免儿童把玩时出现磕碰划伤的风险。整体外形参考早期蒸汽机车的经典造型做了简化处理，没有复刻真实机车的复杂管路与外露构件，将锅炉、驾驶室、烟囱、排障器这些核心识别特征做了块面化整合，既保留了蒸汽火车的辨识度，又大幅降低了注塑生产的模具复杂度，适合采用ABS材质一体注塑配合分色组装的工艺路线，能有效控制量产的模具成本与装配工序。行走部分采用了连杆联动的经典结构，前后两对车轮通过侧置的传动连杆实现同步转动，推动车身时四个车轮可同步滚动，不会出现单侧轮卡滞的问题，车轮与轮轴之间预留了0.1mm的转动间隙，轮轴与车身基座的安装孔位采用间隙配合，无需额外加装轴承即可保证转动顺滑，同时轮轴两端做了限位挡边设计，避免把玩过程中车轮从轴上脱出。车身主体的锅炉部分为等直径圆柱结构，前端整合了楔形排障器，顶部的烟囱采用上大下小的锥台结构，与锅炉顶面做了贴合安装，安装边界控制在锅炉顶面的中心区域，不会超出车身宽度范围；后部的驾驶室为弧顶方形腔体，与锅炉尾部做了平滑衔接，没有突兀的拼接台阶。整体尺寸控制在掌心可握持的范围，宽度方向以车轮外侧为最大边界，不会出现突出的易断裂构件，所有突出部件的连接根部都做了加厚处理，比如烟囱与车身的连接位置、连杆与车轮的连接销位置，都增加了0.8mm的加厚筋位，能承受儿童日常把玩的摔碰冲击力，不会出现轻易断裂的问题。在设计过程中，特意将所有装配卡扣都设置在车身内侧，外表面看不到明显的装配缝，保证外观的整体性，同时分件逻辑按照颜色区分，金色的车身主体、黑色的车轮与烟囱、金色的传动连杆分别为独立分件，组装时无需额外做表面喷涂，直接通过卡扣与过盈配合即可完成总装，既提升了生产效率，也避免了涂层脱落带来的安全隐患。这款模型除了作为玩具成品的结构参考外，也可作为3D打印爱好者制作桌面摆件的建模参考，其结构的容错率较高，即使打印精度存在小幅误差，也能顺利完成组装并实现行走功能。
