龙卷风多管火箭炮重型轮式发射车结构

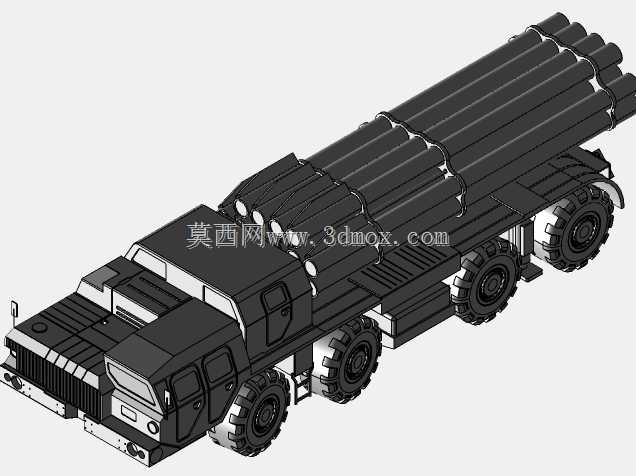

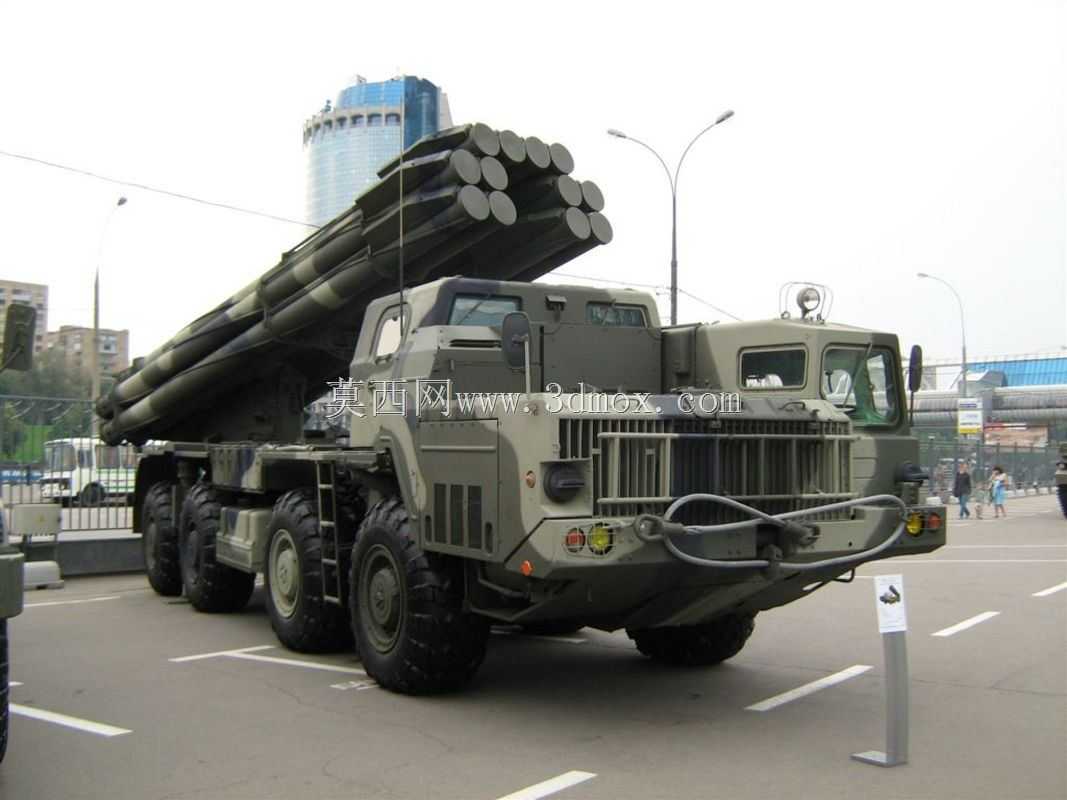

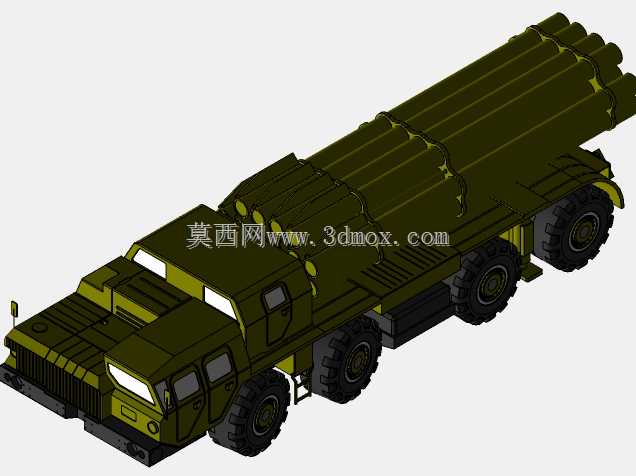

该模型还原的是远程多管火箭炮轮式发射平台，这类装备主要配属陆军远程火力打击单位，承担纵深区域面目标压制、集群装甲单位毁伤、前沿工事破除等作战任务，发射车采用8×8重型越野底盘，能够在无铺装路面的滩涂、丘陵、荒漠地形快速机动，满足快打快撤的战术要求，避免发射后被敌方反火力定位打击。从结构设计来看，模型完整复现了底盘与上装发射装置的装配关系，驾驶舱采用装甲防护结构，舱体棱角做了倾角处理，兼顾视野需求与轻武器防护能力，舱侧预留了人员登车踏板与观察窗位，底盘部分的悬挂结构、大尺寸越野轮胎、车头防撞护板、侧置后视镜等细节都做了对应还原，轮胎的胎纹深度、轮毂结构都匹配重型越野车辆的承载需求，能够承载上装数十吨的发射装置与备弹重量。上装的定向管发射装置采用模块化排布，12根大口径定向管分三排规整固定在回转基座上，定向管外部的紧固箍、导向滑轨结构都有体现，回转基座可实现大范围方向角调整，配合定向管的高低俯仰机构，能够覆盖不同射程、不同方位的打击目标，发射装置与底盘之间的支撑结构做了加强处理，可承受火箭弹发射时的巨大后坐力，避免发射时车体出现侧倾或位移。在设计思路上，这类装备的建模首先要明确整车的安装边界，整车长度、宽度、高度都要符合公路机动与铁路运输的尺寸限值，上装发射装置的回转半径不能超出底盘宽度过多，避免机动过程中剐蹭周边障碍物；定向管的排布要考虑发射时的燃气流场，避免相邻定向管发射时的尾焰相互干扰，同时要平衡整车重心，保证满载备弹状态下的行驶稳定性与发射稳定性。模型的结构分件清晰，驾驶舱、底盘行走机构、回转基座、定向管组都做了独立的结构划分，能够直观展示各部件的装配关系，对于军用特种车辆结构设计、武器装备搭载适配研究有参考价值，也可用于装备展示、战术推演场景的三维素材使用。
