Traxxas遥控模型车用前避震支架结构

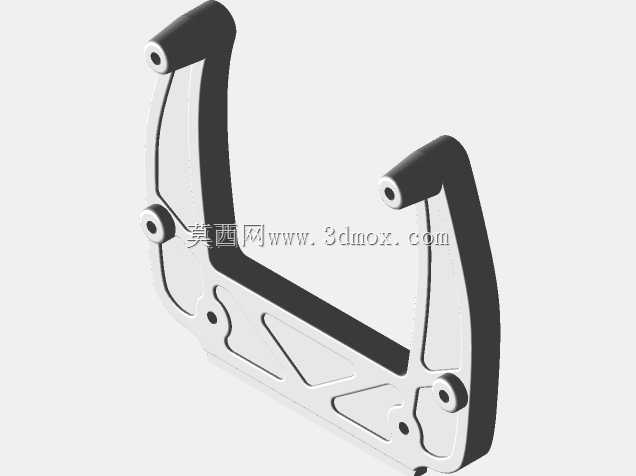

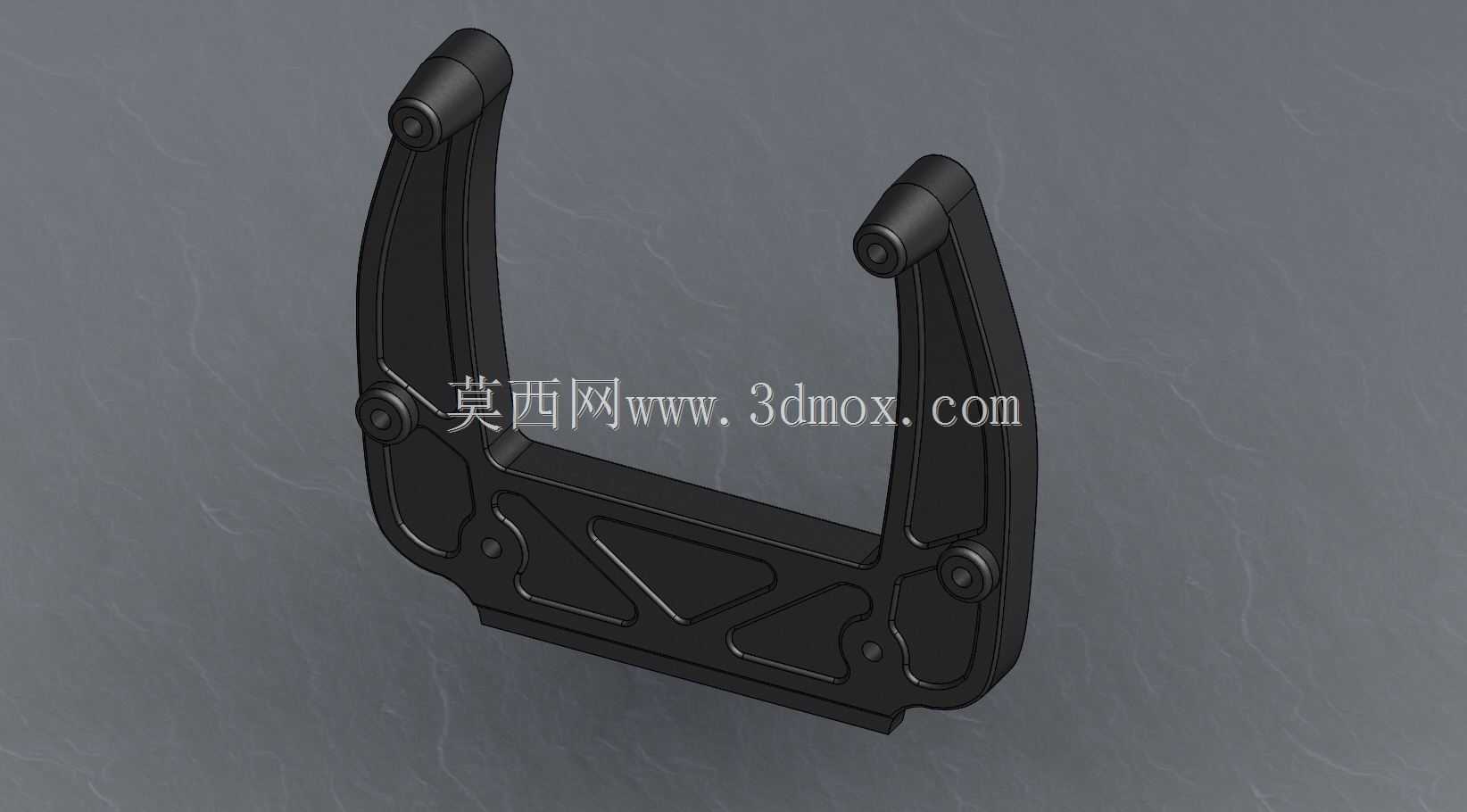

这款零件是适配Traxxas系列斜线遥控模型车的前避震安装承载构件，也就是RC模型玩家常说的前避震塔，在整车的行走悬挂系统里承担着核心的连接与受力传导作用。日常在RC模型车的越野、高速行驶、飞坡落地等场景中，前轮受到的地面冲击会先通过避震器传递到这个构件上，再分散到车架前部的主结构上，因此它的结构强度、安装定位精度直接决定了前悬挂的工作稳定性与整车的操控手感。从结构设计来看，整体采用U型对称布局，两个向上延伸的支臂顶端预留了避震器上端的铰接安装位，支臂与底部安装基座之间做了多段式的加强筋布局，筋位沿着冲击载荷的传导路径走向布置，在不额外增加过多重量的前提下，最大化提升了构件的抗弯折、抗冲击性能，避免飞坡落地时的瞬间冲击力造成支架断裂。底部的安装平面预留了对应车架安装孔位的定位结构，安装时可以直接贴合车架前部的安装基准面，通过紧固件完成固定，不需要额外做位置调整，能保证左右两侧避震器的安装角度、初始行程完全对称，避免出现左右避震受力不均导致的行驶跑偏、避震偏磨等问题。两个支臂的铰接孔位做了同轴度公差控制，保证避震器上端销轴可以顺畅穿入，不会出现卡滞，让避震器的上下往复动作不受额外阻力干扰，充分发挥避震的阻尼缓冲效果。构件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，既可以避免应力集中导致的受力断裂，也能减少模型车行驶过程中剐蹭障碍物时的阻力，同时降低磕碰对支架本身的损伤。在实际装车使用时，这个构件的安装边界需要匹配对应车型的前舱布局，支臂的高度、两个铰接点的间距都和原厂避震的长度、行程参数完全适配，替换原厂零件时不需要对避震器、车架做任何改装，直接原位安装即可，安装完成后前悬挂的上下活动行程和原厂设计状态保持一致，不会出现避震打底、行程不足或者干涉转向结构的问题。对于RC模型的结构设计从业者来说，这类受力构件的设计核心是在轻量化与结构强度之间找到平衡，筋位的布置不能盲目增加厚度，要顺着载荷路径做优化，同时安装基准面的平面度、铰接孔的位置度公差需要严格控制，才能保证悬挂系统的工作一致性，避免出现操控手感的偏差。
