五叶带M8螺母指尖解压陀螺结构设计

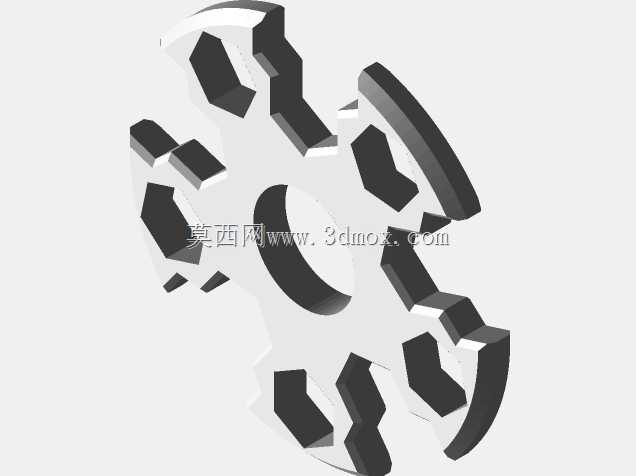

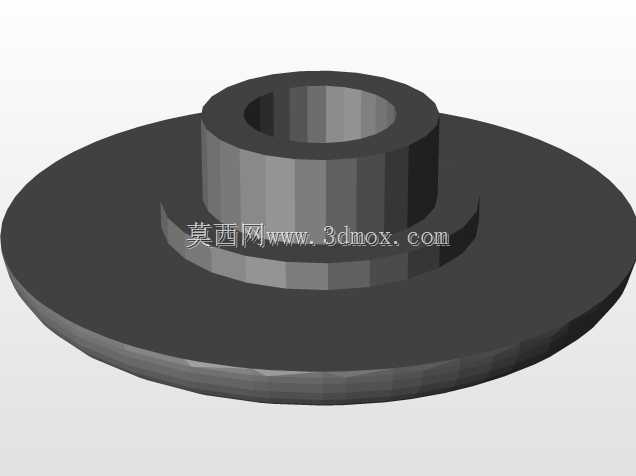

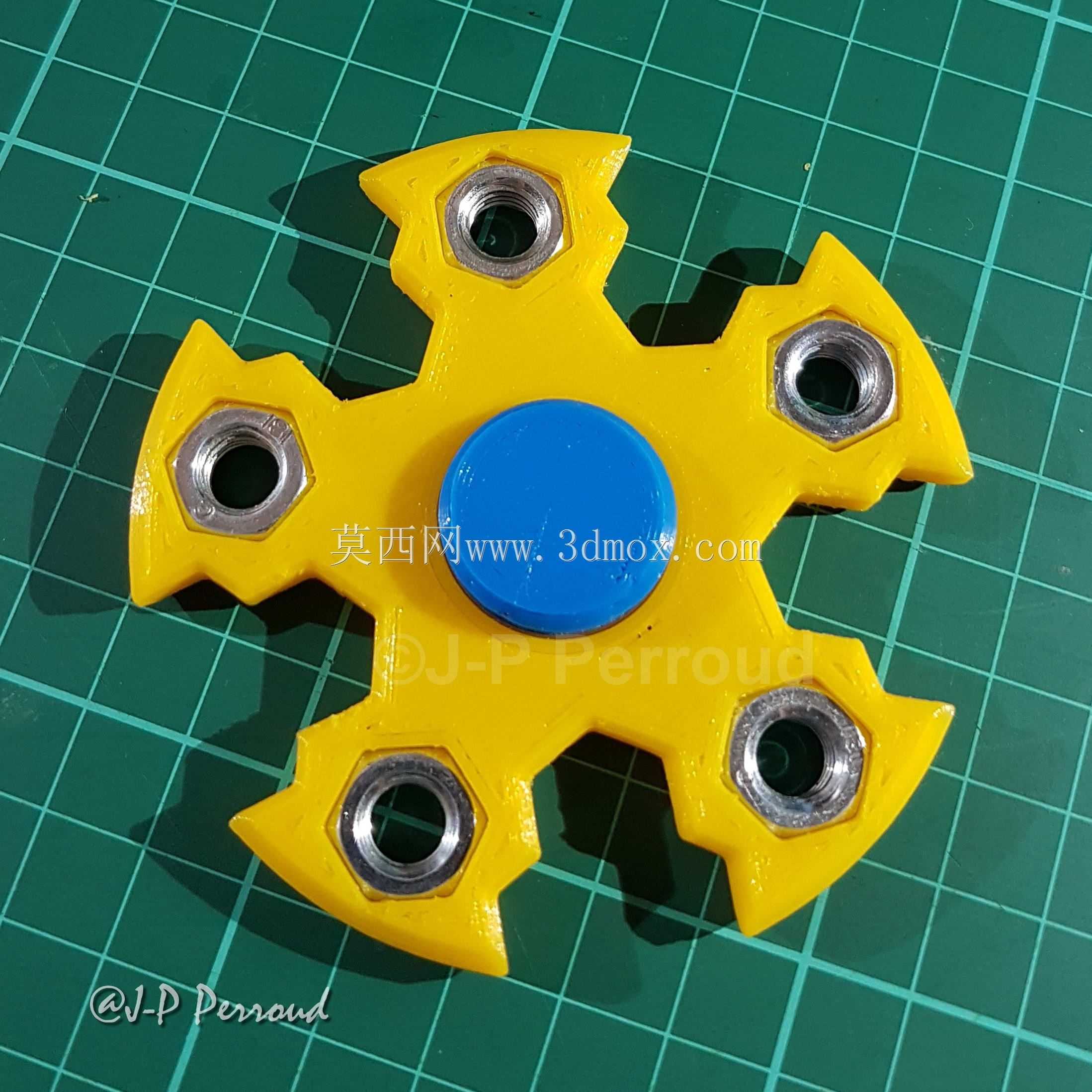

这款五叶结构的指尖陀螺，核心定位是桌面解压把玩的小型手持结构件，日常可放置于办公桌面、工装操作台旁，供操作人员在作业间隙通过指尖转动实现手部放松，也可作为机械结构装配练习的小型教学样件，帮助初学者理解过盈配合、配重平衡的基础设计逻辑。整体采用对称五辐式叶片布局，每个叶片末端预留标准M8六角螺母的安装沉槽，沉槽平面尺寸与六角螺母对边宽度匹配，装配时无需额外粘接，依靠卡箍结构即可将螺母牢牢固定在叶片端部，五个螺母均匀分布在同一圆周上，单颗螺母的重量可让整体转动惯量处于合适区间，既不会因配重过轻导致转动时长过短，也不会因重量过大造成指尖持握负担。中心位置采用标准608型滚珠轴承作为转动核心，轴承外圈与主体中心孔过盈配合，内圈与中心按压盖卡接，转动时内外圈相对运动顺滑无卡顿，轴承的径向游隙控制在常规民用级精度范围，足以满足把玩场景的转动需求。主体叶片的外轮廓做了圆弧过渡处理，所有棱边均做了0.5mm的倒角去毛刺，避免持握转动时划伤手部，叶片末端的尖角位置做了小圆角钝化，兼顾造型辨识度与使用安全性。从安装边界来看，整体转动时的最大外圆直径控制在手掌可完全覆盖的范围，中心按压盖的直径适配成年人指腹尺寸，单手持握时食指与拇指分别按住上下中心盖，中指即可拨动叶片实现高速转动。设计阶段通过对称式配重布局，将整体质心严格控制在轴承中心轴线上，避免转动时出现偏摆抖动的问题，五个叶片的角度间隔严格控制为72度，保证每个方向的重量分布完全一致，转动过程中动平衡表现稳定，不会出现单侧偏重导致的晃动。主体材质可选用常规PLA或ABS塑料通过3D打印制作，也可采用铝合金通过CNC铣削加工成型，不同材质对应的壁厚预留量在设计时已做适配，塑料件的叶片壁厚设置为2mm即可满足结构强度要求，金属件可适当减薄至1.5mm以控制整体重量。装配流程无需专用工具，先将轴承压入主体中心孔，再依次将五个M8螺母卡入叶片端部的沉槽，最后扣合上下两端的中心按压盖即可完成组装，组装完成后整体重量约50克，长时间持握也不会产生手部疲劳，转动时的风阻经过叶片轮廓优化，不会产生过大的风噪，适合在安静的办公场景下使用。
