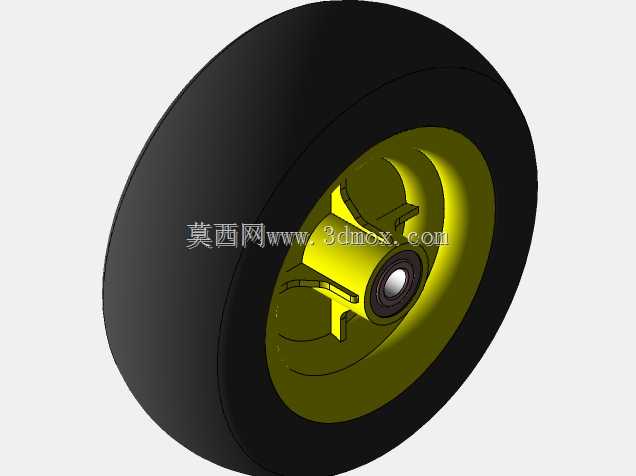

十英寸手推车行走轮结构设计

这款十英寸手推车轮组，是面向短途物料转运场景开发的行走部件，日常在仓储分拣、车间工位间物料周转、商超货物搬运、物业保洁设备配套等场景中都有广泛应用，作为手推车直接接触地面的承载部件，其结构合理性直接决定了手推车的推行顺畅度、负载能力与使用寿命。从结构设计逻辑来看，轮体采用橡胶外圈加注塑轮毂的分体组合结构，橡胶外圈选用中等硬度的耐磨橡胶材质，既可以在水泥、沥青、环氧地坪等常见厂区地面滚动时吸收微小颠簸，降低推行过程中的震动传导，也能避免过硬材质对地坪表面造成划伤，同时橡胶材质的摩擦系数适中，推行时不会出现打滑问题，遇到地面微小缝隙、小颗粒杂物时也能顺利碾过，不会出现卡滞。轮毂部分采用辐条式加强结构，并非实心结构设计，这种设计在保证整体结构强度的前提下，有效降低了轮体自身重量，减少推行时的额外负载，轮毂中心的安装位集成了轴承安装腔，配套的深沟球轴承可以降低轮体转动时的摩擦阻力，即使在满载状态下也能保持灵活转动，不会出现转动卡涩的问题。从安装边界来看，这款十英寸轮体的外径适配常规中小型手推车的底盘高度，安装时中心轴孔的尺寸匹配通用的手推车轮轴规格，不需要额外做轴件的定制加工，轮毂侧面的辐条加强筋均匀分布，在承受垂直方向的载荷时可以将受力均匀分散到整个轮毂结构上，避免局部应力集中导致轮毂开裂。在实际选型适配时，这款轮组适合搭配额定负载在两百公斤以内的平板手推车、工具车、保洁作业车使用，轮面宽度经过优化，在同等负载下对地面的压强更小，不容易在软质地面留下压痕，橡胶外圈与轮毂的结合面采用卡槽式压合结构，长期滚动使用不会出现橡胶圈与轮毂脱层、相对转动的问题。建模过程中对轮体的转动配合间隙做了合理预留，轴承安装位的尺寸公差按照过渡配合设计，既保证轴承安装后不会出现窜动，也不会因为过盈量过大导致轴承装配时损坏，轮毂的辐条厚度经过受力校核，在满载冲击工况下也能满足强度要求，不会出现辐条断裂的问题。
