卡通玩具小火车头三维结构设计

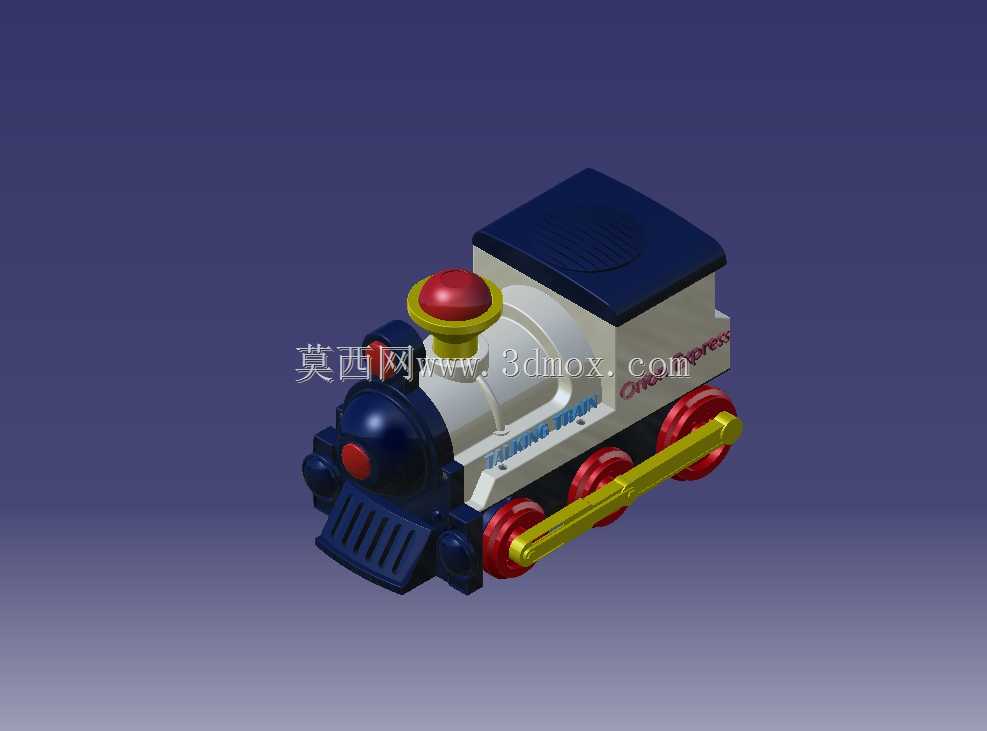

该模型为卡通风格的玩具小火车头结构，整体采用圆润无锐角的造型设计，适配低龄儿童玩具的安全设计要求，可应用于儿童益智玩具开发、玩具结构打样、幼教教具制作等场景。从结构设计层面来看，模型还原了玩具火车头的核心组成部分，包括车头前脸、锅炉舱、驾驶室顶盖、行走轮组、联动连杆、顶部汽笛等模块，各部件之间的装配边界清晰，预留了玩具装配所需的卡扣与安装位，可直接用于后续的结构拆分与模具开模参考。行走轮组采用红轮黄杆的经典配色结构，连杆与轮组的铰接位置做了圆角过渡处理，避免活动部件出现卡滞或尖锐边角，轮组的安装轴距与车身底部的安装槽尺寸匹配，保证轮组转动时的同轴度，不会出现偏磨或晃动的问题。车头前脸的排障器做了加厚处理，既还原了真实火车的排障结构形态，也能在玩具跌落时起到缓冲防护作用，避免车头结构直接受冲击破损。顶部的汽笛结构采用分层设计，底座与顶盖之间预留了按压活动空间，可拓展加装声光组件的安装位，满足电动玩具的功能拓展需求。车身侧面的标识区域做了下沉式平面设计，方便后续粘贴水贴或印刷品牌标识，不会因凸起结构导致印刷错位或贴附不牢。整体外形尺寸控制在常规手掌可握持的范围内，车身宽度适配儿童抓握的手掌跨度，重量分布上采用车头略重于车尾的配重设计，推行时不会出现后翻的情况。驾驶室顶盖采用深蓝色哑光质感的造型设计，与白色车身形成视觉区分，顶盖与车身的连接位置做了止口结构，装配后可实现无缝拼接，避免出现缝隙夹手的安全隐患。建模过程中对所有外露棱边都做了R2以上的圆角处理，完全符合玩具安全标准中关于锐利边缘的要求，各部件的壁厚控制在均匀的2mm区间，既保证注塑成型时的材料流动性，也能避免壁厚不均导致的缩痕问题。轮组与车身的连接轴采用隐藏式设计，轴端完全包裹在车身侧壁内部，不会出现外露轴端划伤儿童的风险，联动连杆与轮组的连接采用销轴铰接结构，销轴两端做了涨铆固定位，装配后不会出现销轴脱落导致的小零件误吞风险。
