该弹射支撑结构件可应用于教学实验演示装置、小型物料弹射分拣工位、青少年科创实践项目等场景,核心作用是通过预设的弹性蓄能释放路径,完成轻量物件的定向水平推送,在小型自动化分拣线的末端出料工位,可替代复杂的气动推杆完成小规格零件的短距离移位,也可作为科创教学中机械结构力学演示的实体载体,直观展示角度参数对位移行程的影响。

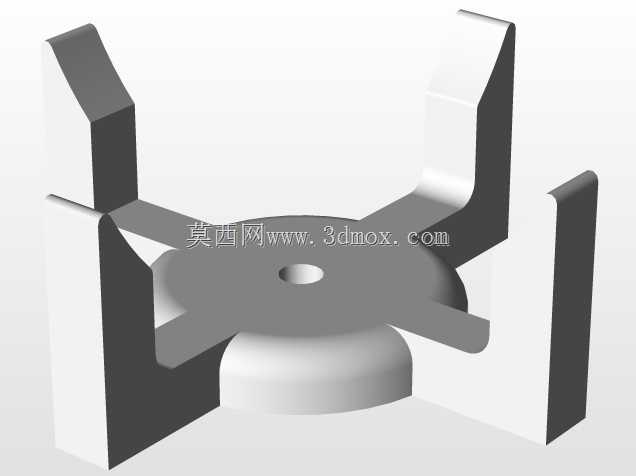

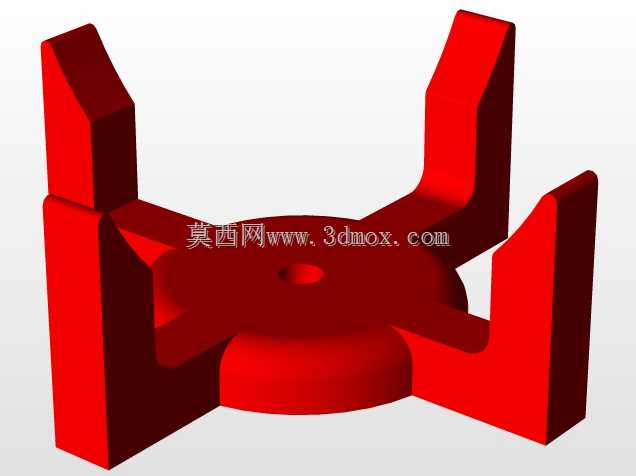

结构整体采用中心对称布局,底部设置带中心定位孔的圆盘基座,基座下方为圆弧过渡的凸台结构,可直接嵌入安装工位的预留凹槽内,中心孔可穿入定位销或紧固螺丝完成固定,安装时需保证基座底面与安装面完全贴合,避免释放瞬间的结构晃动影响位移精度。基座向外延伸出四组均匀分布的支撑臂,其中两组对称的竖向臂为弹射行程的导向限位结构,另外两组横向伸出的臂体为弹性蓄能部件的挂载位,竖向臂的内侧做了45度倾斜的导向面设计,该角度经过反复迭代验证,可在弹性件释放时将蓄存的弹性势能最大程度转化为水平方向的动能,减少竖直方向的分力损耗,实现被推送物件的最大水平位移。
设计过程中优先考虑了加工实现的便捷性,非受力的外观结构采用中密度纤维板切割制作,受力导向的关键部位采用3D打印工艺成型,既控制了整体制造成本,又保证了导向面的耐磨性能与尺寸精度。竖向臂的顶端做了斜切处理,避免安装或调试过程中尖锐边角对操作人员造成划伤,臂体与中心基座的连接位置做了圆角过渡,减少应力集中,避免反复蓄能释放过程中连接位置出现断裂。横向挂载臂的厚度经过受力校核,可适配常规规格的橡皮筋或小型拉簧作为蓄能元件,臂体末端做了凸起挡边,防止弹性元件在拉伸蓄能过程中滑脱。
实际安装使用时,需注意基座中心定位孔与推送方向的同轴度偏差控制在0.5mm以内,否则会导致被推送物件出现偏移,无法到达预设落点。导向面的表面粗糙度需控制在Ra3.2以下,若采用3D打印制作该部位,需做简单的打磨处理,减少物件滑动过程中的摩擦阻力。该结构的整体安装边界尺寸可根据实际使用场景缩放,缩放时需同步调整导向面的倾斜角度,保证45度的释放夹角不变,否则会直接影响水平位移的行程距离。在小型分拣工位应用时,可在基座下方加装薄型压力传感器,触发蓄能机构的释放动作,实现物件到位后的自动推送,无需额外配置复杂的驱动单元,整体结构紧凑,维护难度低,适合短行程、轻负载的推送场景使用。
- 上一篇:可3D打印迷你桌面弹球游艺装置
- 下一篇:乐高特技摩托与拖运卡车拼装组合
- 全部评论(0)
- 模板大小 15.13 MB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORK
- 软件分类 通用机械零部件
