英格拉姆MAC-10冲锋枪结构设计

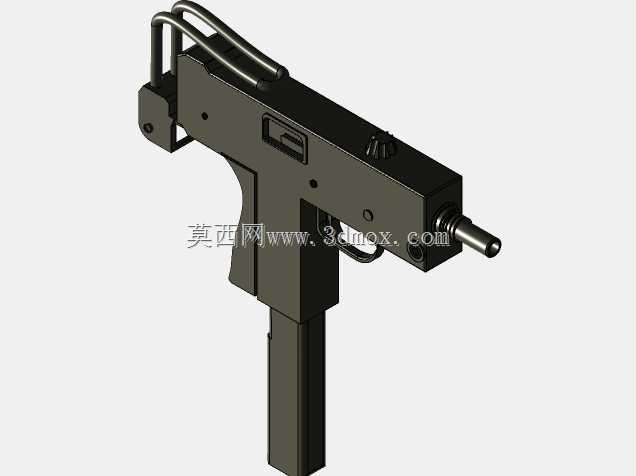

在轻武器装备的结构设计领域，英格拉姆MAC-10的紧凑化布局一直是近距离作战场景下的典型参考方案，这类武器主要面向室内突入、载具乘员随身防卫、特种侦察分队隐蔽携行等对尺寸约束极强的使用场景，设计过程中需要在火力持续性、操控稳定性、携行便利性三者之间找到精准的平衡。从结构功能来看，该武器采用自由枪机式自动原理，开膛待击的设计能够在连续射击时更快散发膛内热量，避免高射速下的枪弹自燃风险，包络式枪机的布局将大部分枪机质量套在枪管尾部外侧，在不缩短枪管有效长度的前提下大幅压缩全枪纵向尺寸，这也是其整体长度远小于同口径传统冲锋枪的核心设计思路。整体外形尺寸控制上，该枪在枪托折叠状态下的长度能够适配多数战术枪套、载具侧壁武器挂点的安装边界，机匣采用冲压钢板一体成型的矩形结构，既简化了加工工序，也为自动机运动提供了平直的导引轨道，机匣顶部的简易机械瞄具采用低矮设计，避免携行过程中勾挂装具，前端的小尺寸握把与弹匣仓整合为一体，射手更换弹匣时可以直接依托握把定位，缩短战术换弹的操作行程。拉机柄设计在机匣顶部，左右手均可操作，同时不会随枪机往复运动，避免射击过程中拉机柄磕碰射手手臂；枪口位置预留了消音器安装接口，无需额外改装即可适配专用消音装置，满足特种作战的微声使用需求。伸缩式钢丝枪托在展开时能够为射手提供稳定的抵肩支撑，折叠后可完全贴合机匣侧面，不会额外增加全枪的横向尺寸，适配狭窄空间内的快速出枪动作。弹匣采用双排双进的供弹结构，在保证供弹可靠性的前提下，将握把与弹匣仓的整合角度控制在人手自然握持的舒适区间，射手单手握持时即可完成瞄准、射击、换弹的全套操作，无需额外调整手腕姿态。在结构强度设计上，机匣壁厚的选取兼顾了轻量化与抗冲击需求，在跌落、磕碰等常见勤务场景下不会出现形变影响自动机运动，各活动部件的配合间隙预留了足够的泥沙、污垢容差，在恶劣野战环境下依然能够保证动作可靠性。这类紧凑武器的三维结构建模，需要重点关注各运动部件的行程干涉检查，比如枪机后坐过程中与握把内部弹匣抱弹口的位置关系、枪托折叠展开时与机匣附件的运动间隙、保险机构在不同状态下的锁止可靠性，这些细节直接决定了模型还原度与结构合理性，也能为同类紧凑自动武器的结构布局提供可参考的设计依据。
