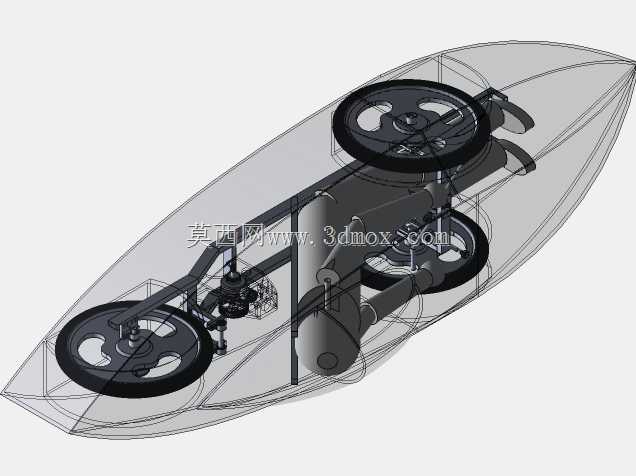

流线型轮式水下探测运载底盘结构

这款轮式水下运载结构主要面向近岸浅海、内河库区的水下巡检、管线排查、水下地貌测绘作业场景，可搭载小型探测传感器、采样模块完成近底水域的走航作业，区别于传统螺旋桨推进的水下潜器，该结构采用轮式接触水底的行走方式，在水流流速低于1.5m/s的平缓水底环境下，行走轨迹更稳定，不会因为螺旋桨搅动底泥造成水体浑浊影响探测精度，尤其适合水下管道外观排查、坝体表面缺陷检测这类需要贴近作业面的工况。从结构布局来看，整体采用水滴形流线封闭壳体设计，壳体外轮廓做了大圆弧过渡处理，可有效降低行进过程中的水流阻力，壳体内部预留了充足的载荷安装空间，可根据作业需求更换搭载模块，电池组、控制板卡均布置在壳体中部重心位置，保证行走过程中整机的姿态稳定，不会出现侧倾偏移。行走轮采用三组轮布局，前部单轮负责转向，后部两轮作为驱动轮，轮体表面做了镂空减重设计，同时镂空结构可在行进过程中减少水流对轮体的冲击，轮缘采用硬质耐磨材质，适配砂石、淤泥、混凝土等多种水底接触面，不会因为接触面湿滑出现打滑空转的问题。传动系统采用连杆式传动结构，将驱动电机的输出动力通过曲柄连杆机构传递到两个后轮，传动结构做了全密封处理，可适应0-20米水深的压力环境，避免水体渗入传动部件造成磨损卡滞。转向机构通过前部舵机连接转向轮，转向角度范围可达正负35度，可在狭窄的水下涵洞、管道内部完成小半径转向，适配复杂的水下作业空间。安装边界方面，整体壳体最大宽度控制在320mm以内，总长度不超过700mm，高度方向从轮底到壳体顶面的尺寸为180mm，可顺利穿过直径400mm的水下管道入口，壳体顶部预留了标准的载荷安装螺孔，可直接固定摄像头、声呐探头、水质采样器等常用作业模块，不需要额外加工转接支架。设计过程中优先考虑了水底作业的抗干扰性，所有传动部件的连接位置都做了防松处理，避免长期在颠簸水底行走出现紧固件脱落的问题，壳体的密封面采用双层O型圈密封结构，可在长期浸水工况下保持内部腔体干燥，保护内部电气元件正常工作。轮系的悬挂位置预留了5mm的上下浮动余量，可在不平整的水底表面保持轮体与接触面的有效贴合，不会因为局部凸起造成轮体悬空失去动力。
