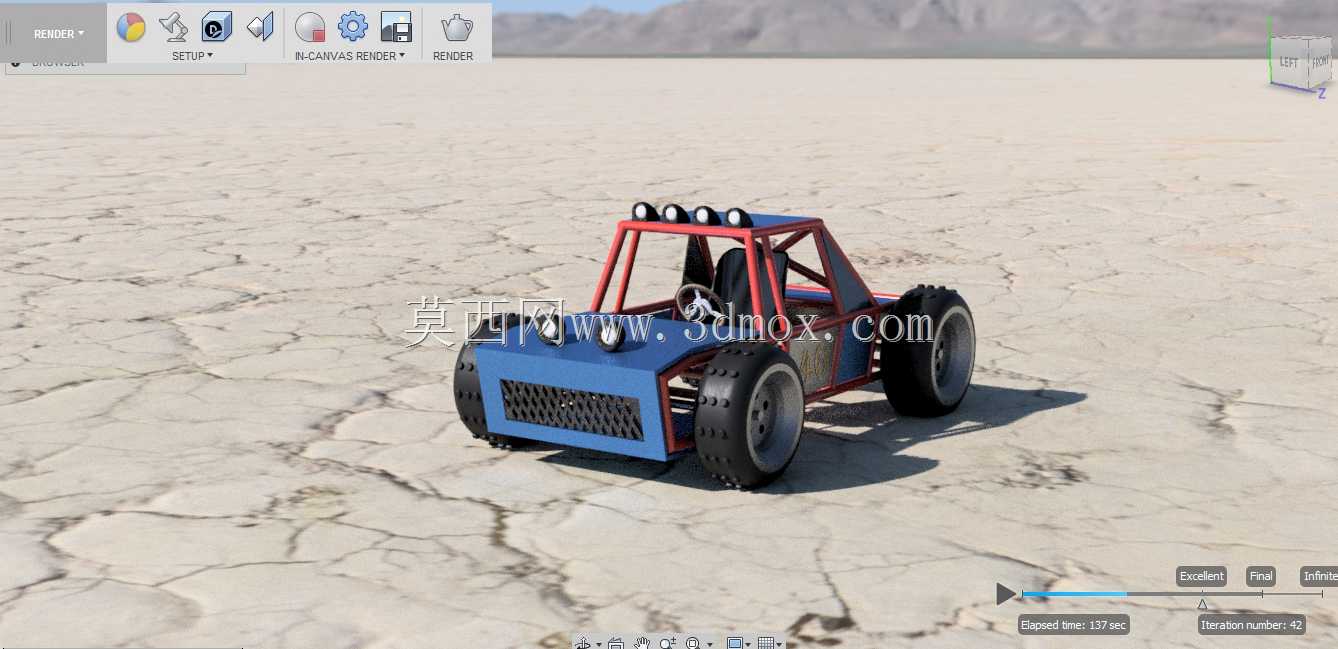

管架式越野沙滩小车结构设计

这款管架式越野小车的设计，首先瞄准非铺装路面的短途通行、户外休闲场景，也可作为小型教具用于车辆结构认知、青少年科创实践的载体。从结构设计逻辑来看，整车采用外露管架式承载结构，摒弃了传统覆盖件式的封闭车身，主车架由多根不同管径的金属管材拼接成型，管材弯折角度经过反复校核，既保证驾驶舱的乘员空间边界，也能在越野工况下通过管材形变吸收路面冲击，避免应力集中导致的车架开裂。车架前部预留了动力单元的安装位，可适配小型内燃机组或者轮毂电机方案，安装孔位采用通用化设计，兼容市面主流的小型动力总成，不需要额外改制支架就能完成动力单元的固定。行走部分采用大颗粒越野轮胎，胎纹深度针对沙地、碎石路面做了优化，轮拱位置预留了足够的跳动行程，即使在起伏较大的路面行驶，轮胎也不会和车架、管架发生运动干涉。悬架部分采用独立摇臂结构，摇臂的铰接点位置经过运动仿真校核，保证车轮上下跳动时的定位参数变化处于合理区间，减少非铺装路面行驶时的轮胎异常磨损。驾驶舱内的座椅采用低位安装设计，整车重心控制在车架中部偏下的位置，高速过弯或者侧倾行驶时能有效降低侧翻风险，座椅两侧的管架同时充当防滚结构，在车辆发生倾覆时能形成有效的生存空间，避免乘员直接接触地面。车头位置的格栅结构不仅承担装饰作用，也为前部散热单元提供了通风通道，顶部加装的辅助灯位预留了标准安装接口，可根据使用需求加装不同规格的照明组件，满足夜间户外行驶的照明需求。整车的外形尺寸控制在紧凑级区间，宽度不超过常规家用车的单车道宽度，长度适配小型拖车的装载边界，不需要特殊运输资质就能完成跨区域转运。从装配逻辑来看，整车采用模块化拆分设计，车架、行走系统、动力单元、驾驶组件都可独立拆分，后期维护时不需要整体拆解车架就能完成易损件的更换，管架表面预留了多个通用安装点，可根据使用场景加装行李架、储物箱、防护杠等拓展配件，不需要在原有车架上重新打孔焊接，避免破坏车架原有结构强度。设计过程中针对不同工况做了运动干涉校验，包括转向极限位置的轮胎间隙、悬架最大压缩行程时的部件间隙、转向机构全行程的运动轨迹，所有运动部件之间都预留了足够的安全间隙，即使在满载极限工况下也不会出现部件磕碰、卡滞的问题。
