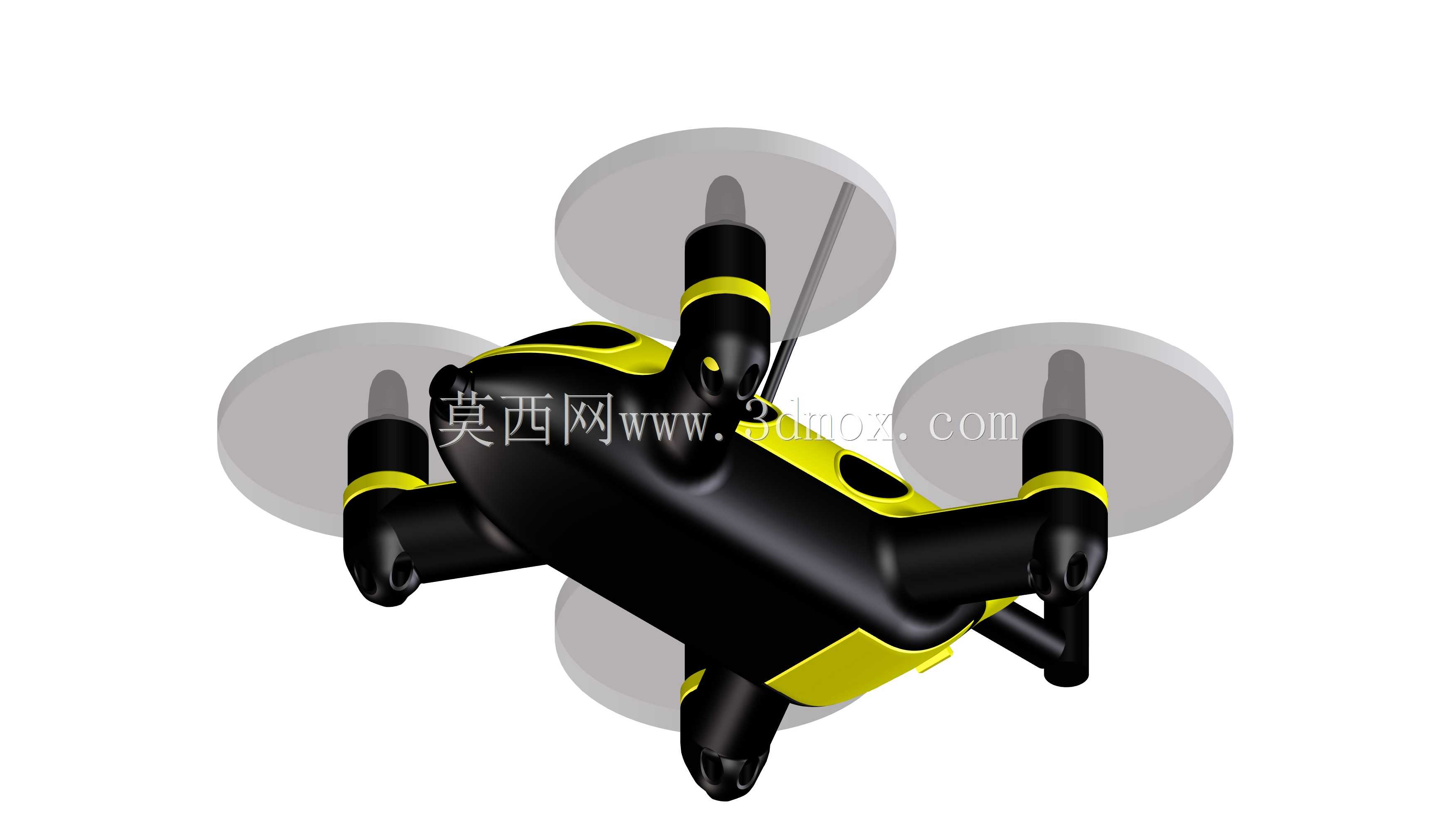

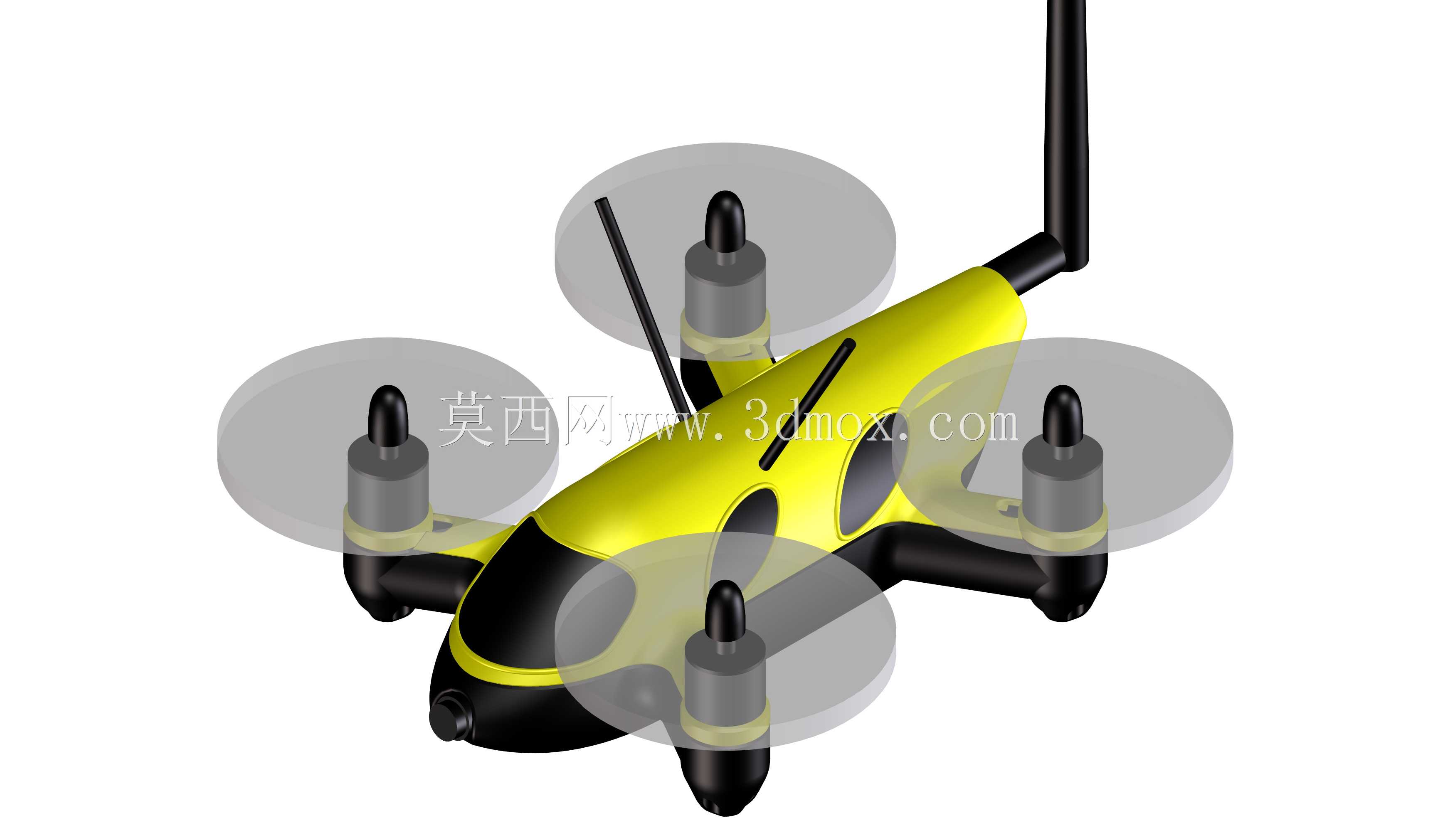

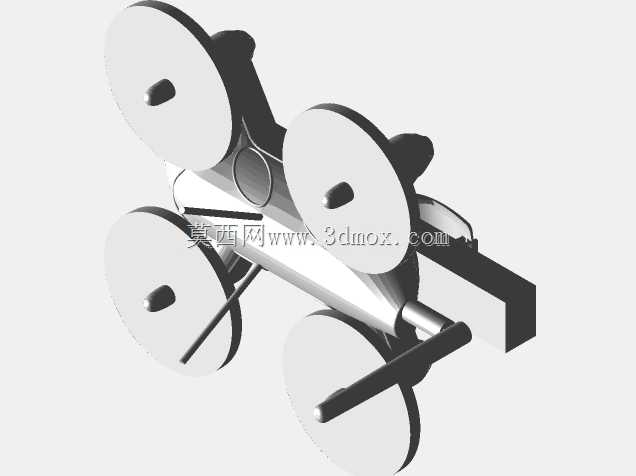

150毫米微型FPV四旋翼直升机机身结构

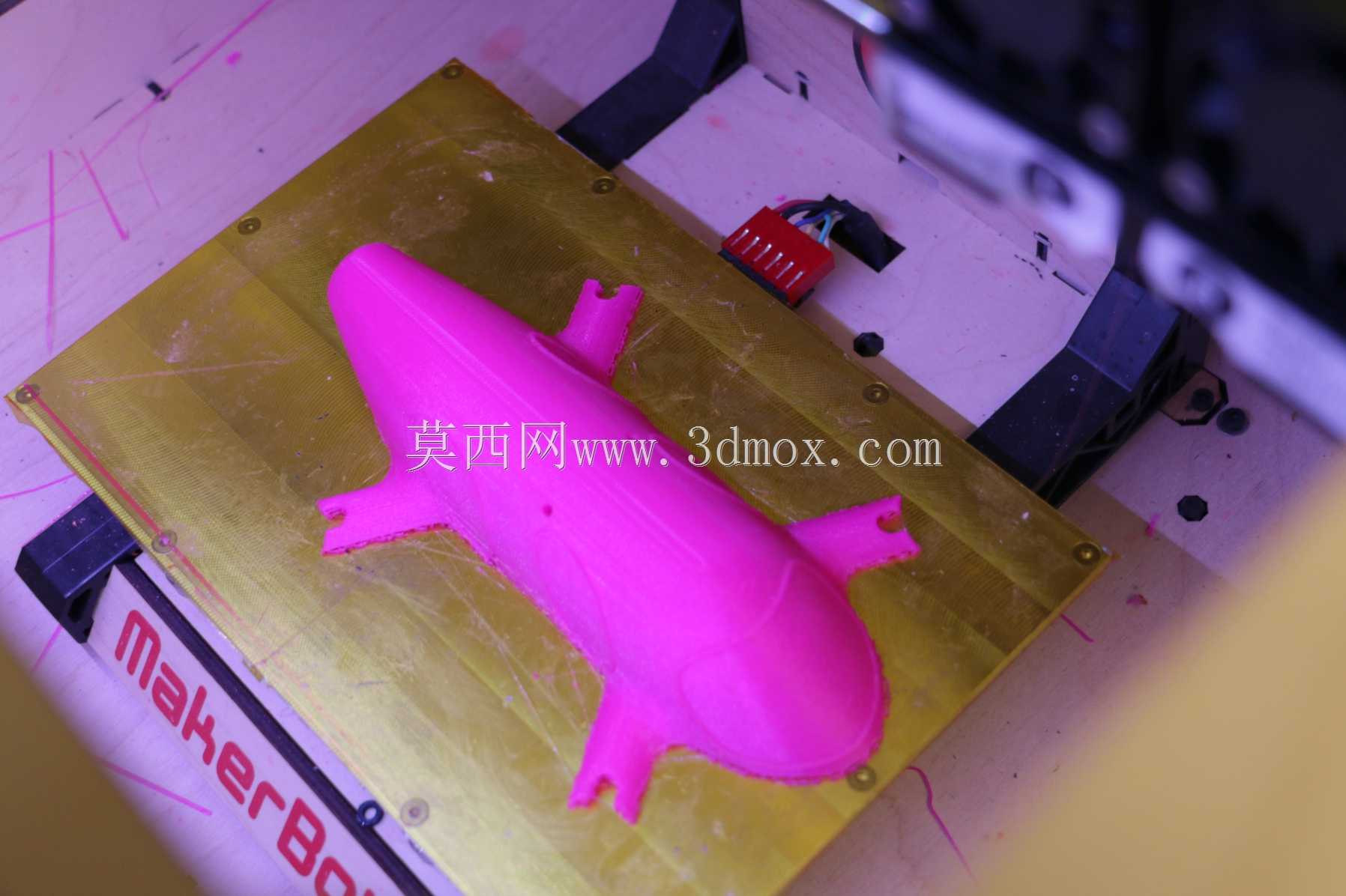

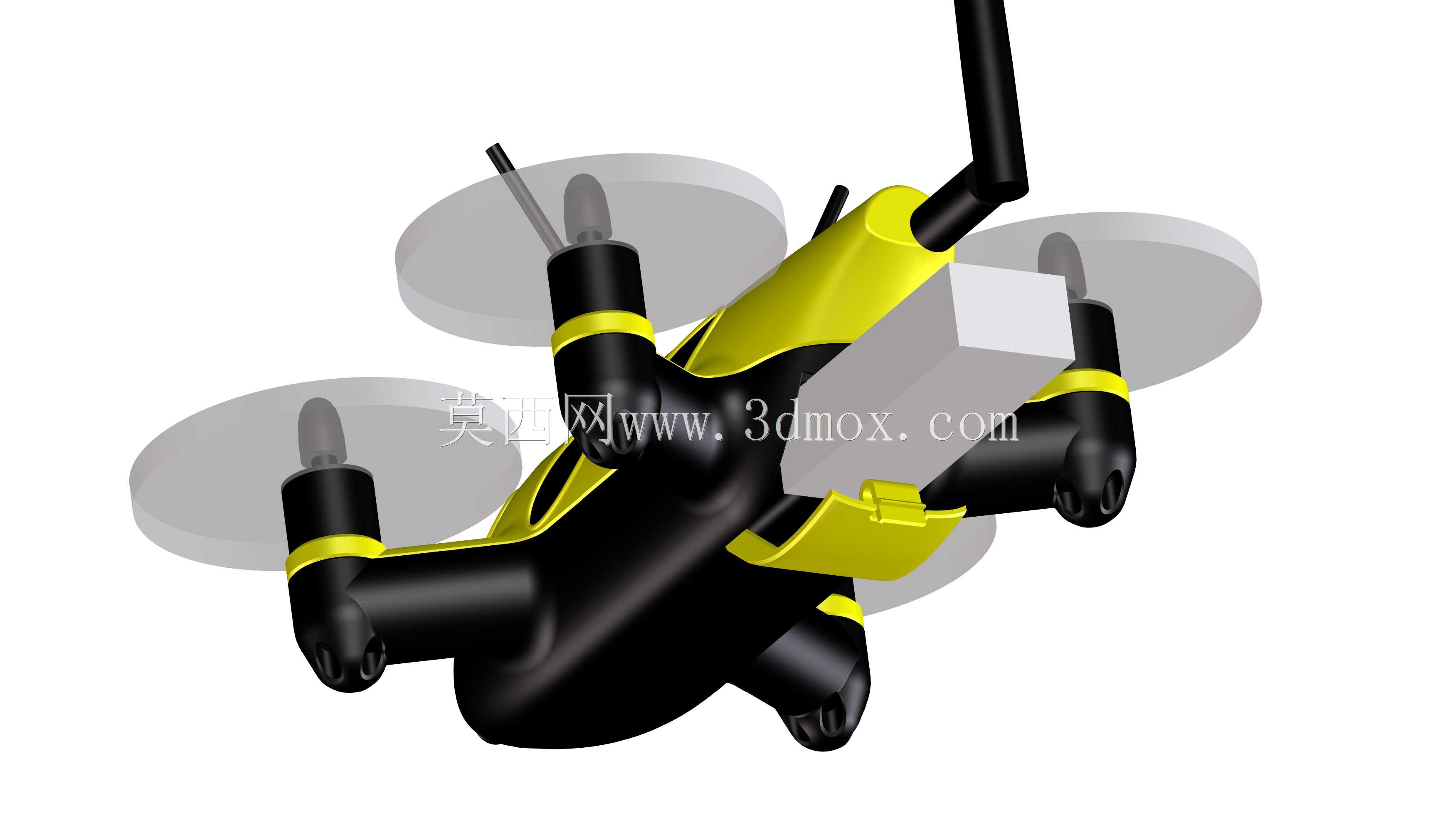

这款微型四旋翼飞行器的机身采用一体化3D打印成型思路，整体长度控制在150毫米级别，属于小尺寸穿越类航模的典型尺寸区间，适配室内小空间飞行、近距FPV竞速练习这类对设备尺寸有严格限制的应用场景。设计阶段优先考虑了小尺寸机体的内部空间利用率，机身舱室做了拓宽处理，没有沿用同级别机型常见的窄体紧凑布局，预留出的冗余空间可以灵活放置飞控板、图传模块、接收机这类核心电子元件，不会出现元件堆叠挤压走线的问题，也给后续玩家改装不同规格的电子配件留出了调整余量。机身尾部设计了带卡扣结构的快拆舱门，锂电池的拆装不需要额外借助绑带或者魔术贴，直接通过舱门的卡扣结构就能完成锁紧与释放，日常更换电池的操作效率更高，也避免了绑带长期使用老化松脱导致电池移位的风险，卡扣的锁紧力度经过适配，飞行过程中的振动不会导致舱门意外脱开。机身四个旋翼安装座的位置做了局部加厚处理，对应机臂的受力传导路径做了筋位补强，抵消小尺寸机臂在飞行机动时产生的形变，保证旋翼安装平面的平面度，减少飞行过程中的不必要振动。整体外形做了流线型修型，头部的圆弧过渡可以降低前飞过程中的风阻，表面没有多余的突出结构，减少飞行过程中剐蹭障碍物导致机身损坏的概率。安装边界上，机身预留的电子元件安装位适配常规微型航模的通用安装孔距，不需要额外打孔改装就能适配市售的主流微型飞控、摄像头等配件，电池舱的尺寸可以容纳常规规格的2S锂电池，卡扣结构的公差控制适配3D打印的常见成型精度，不需要二次打磨就能完成装配。
