拼装式四驱竞速玩具车结构设计

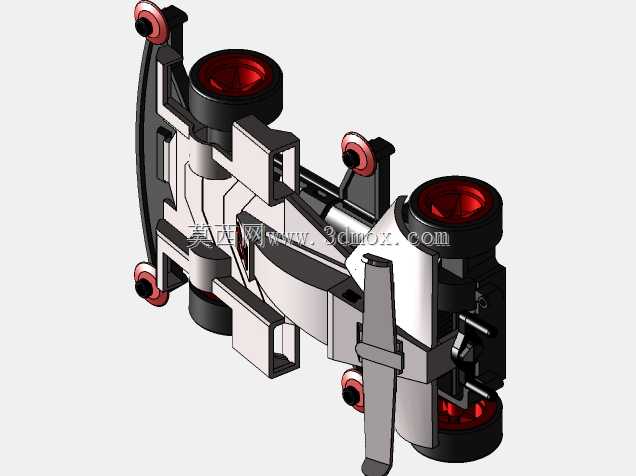

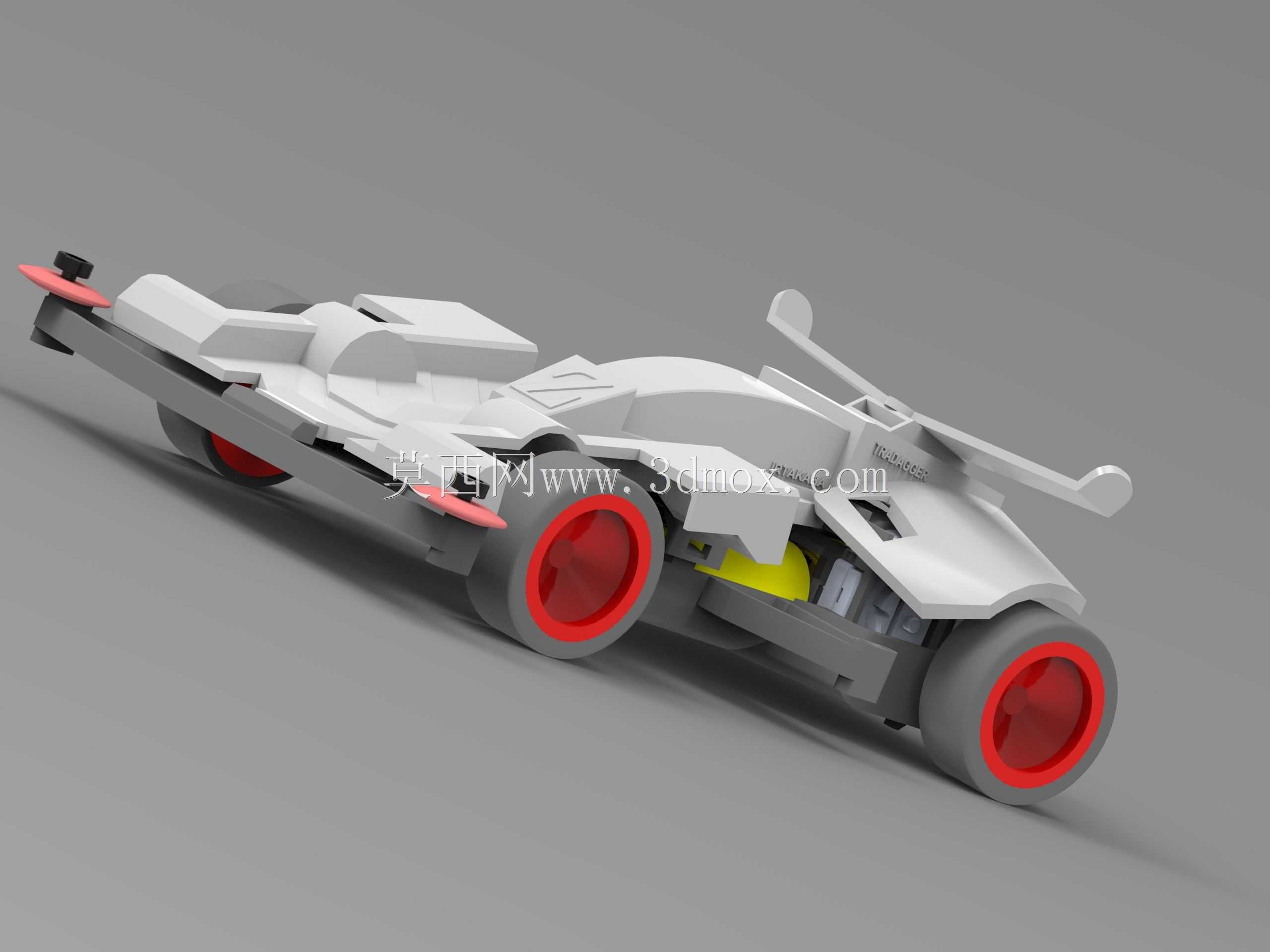

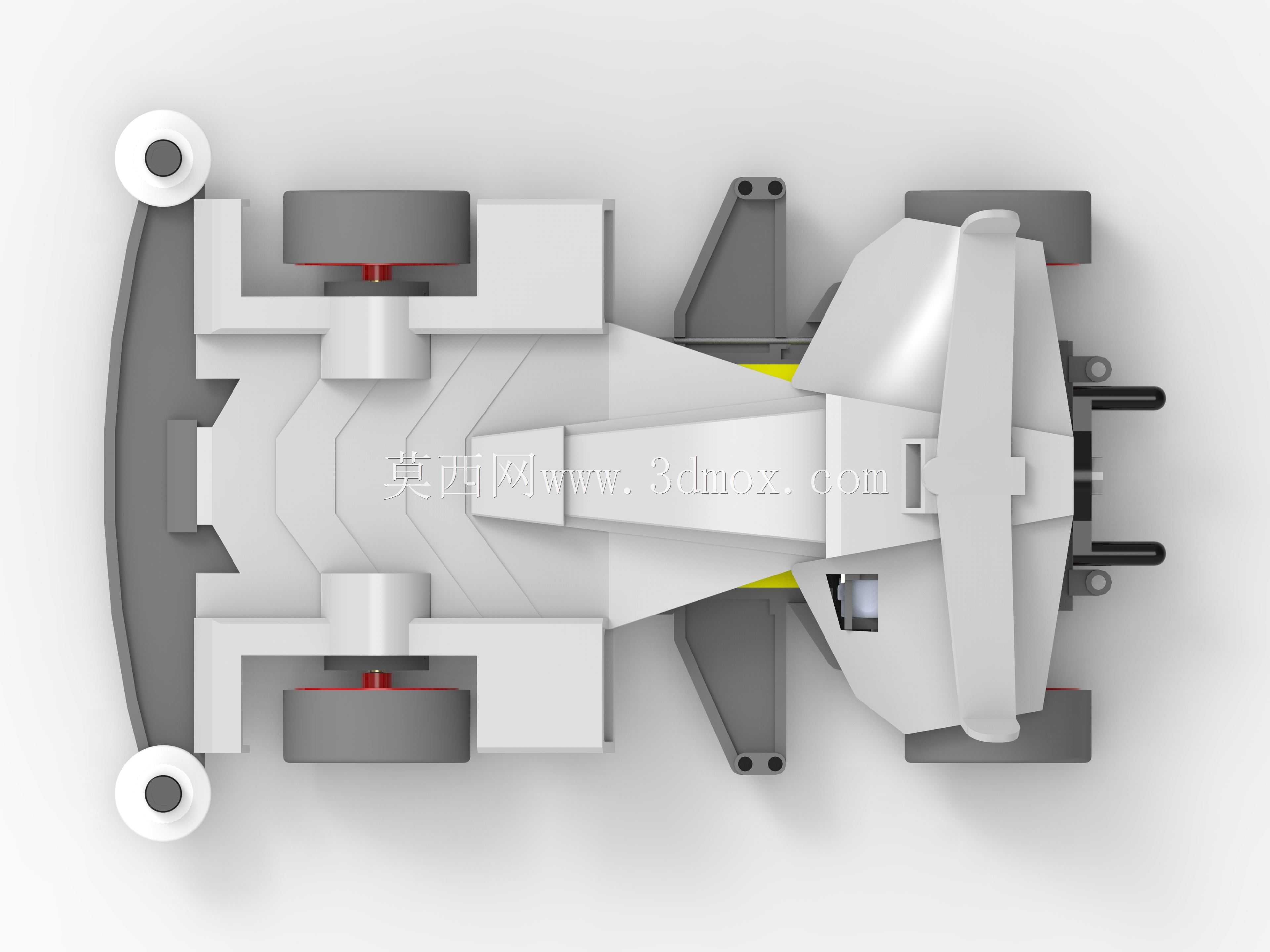

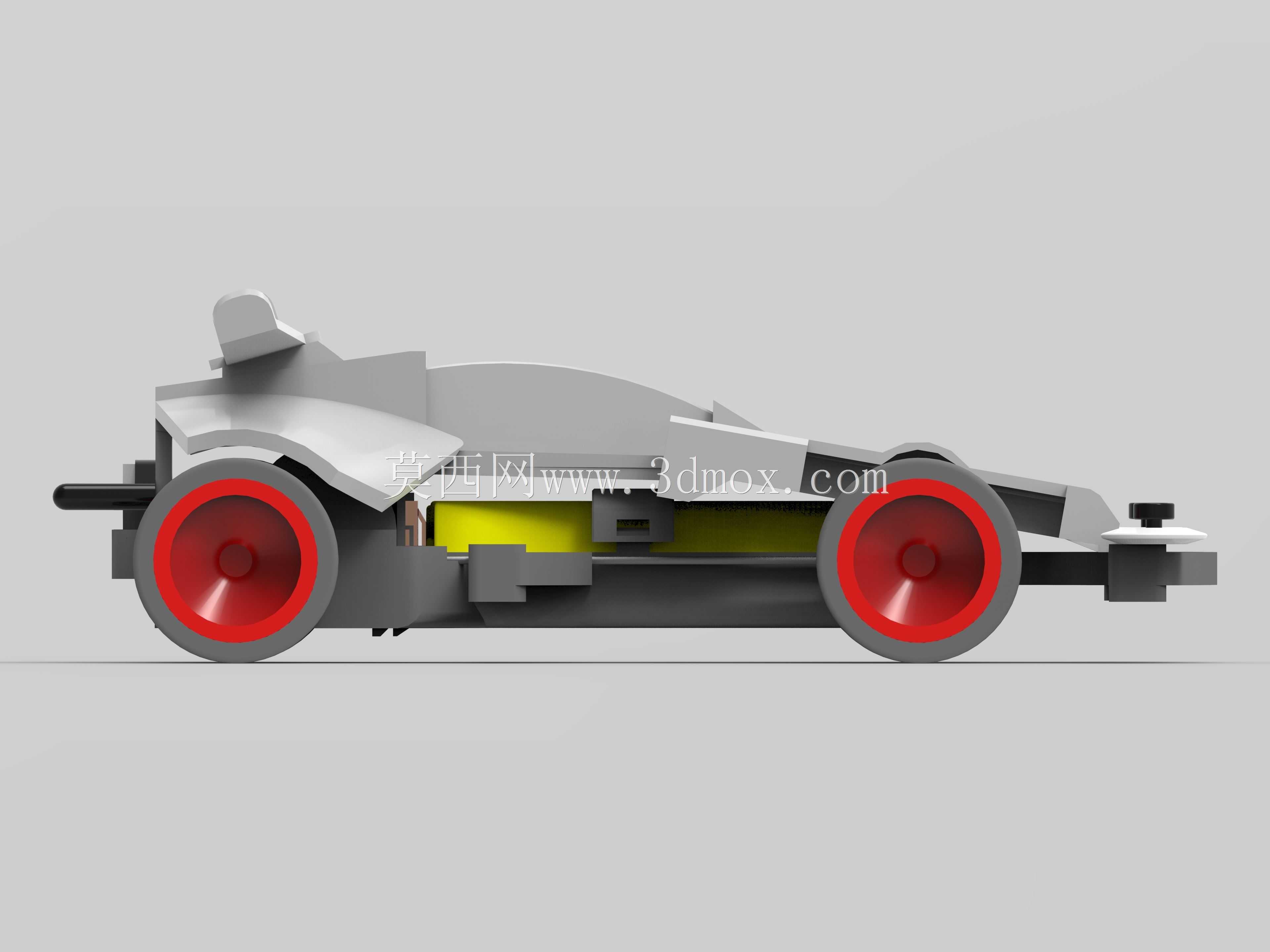

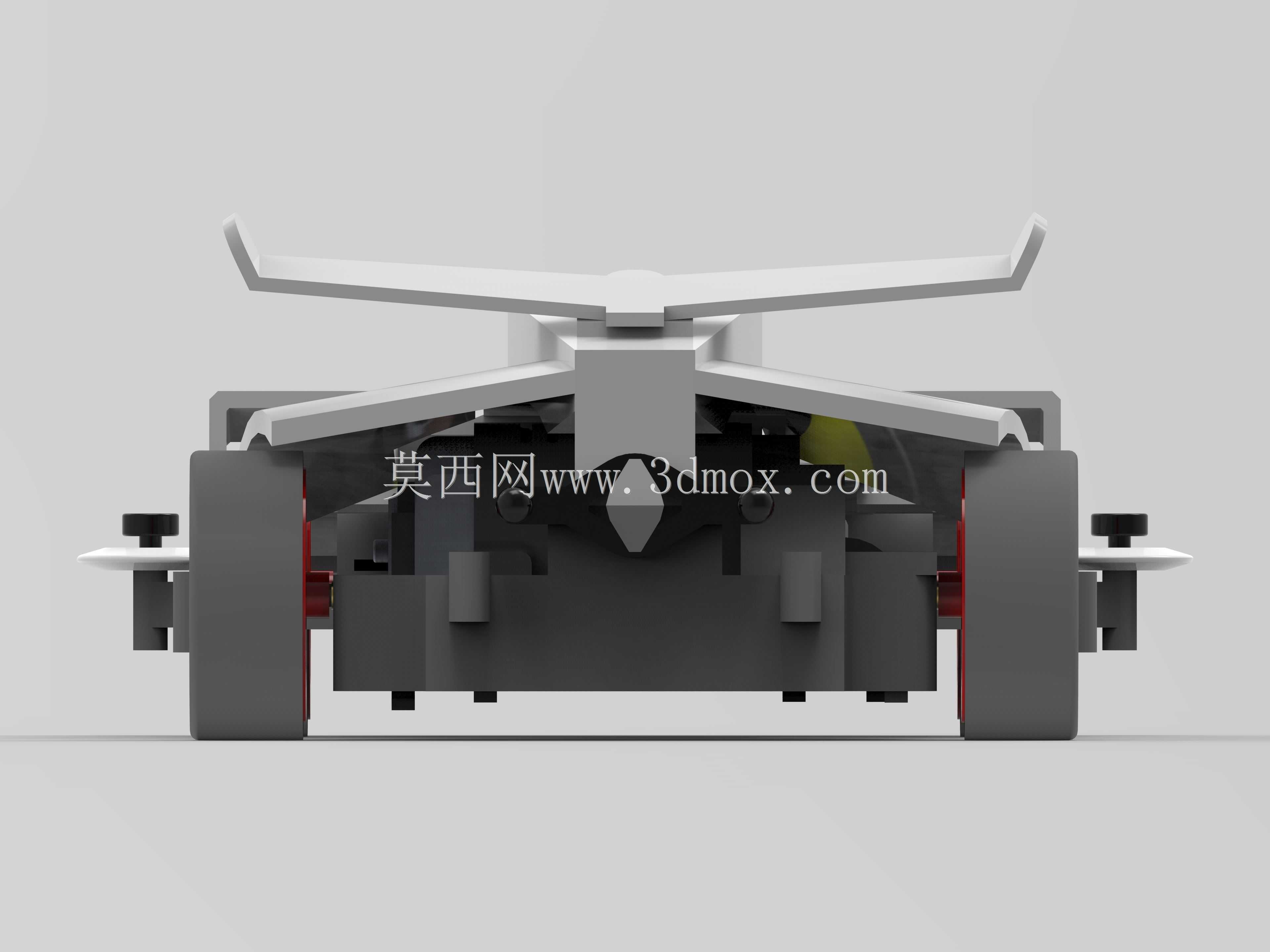

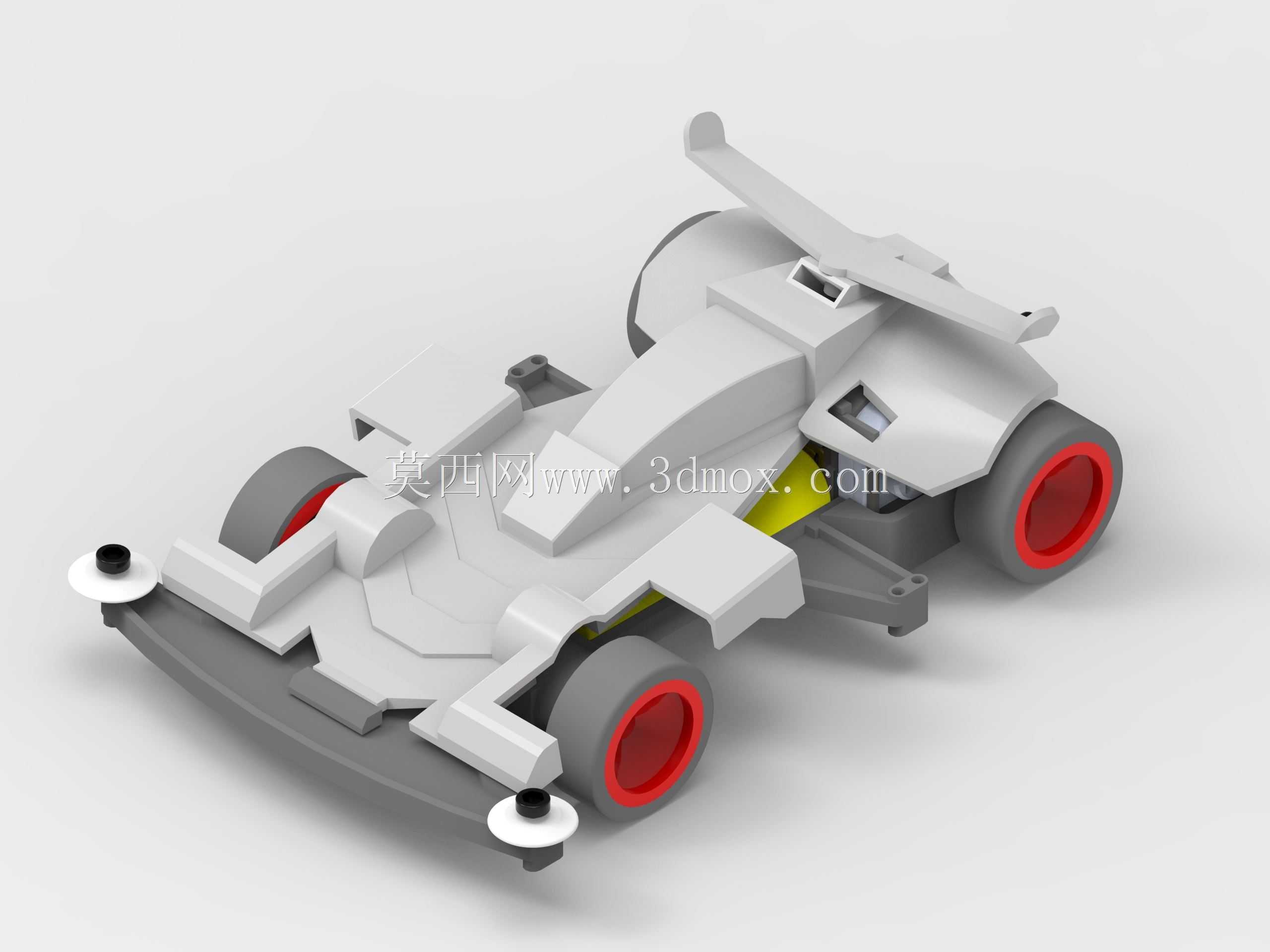

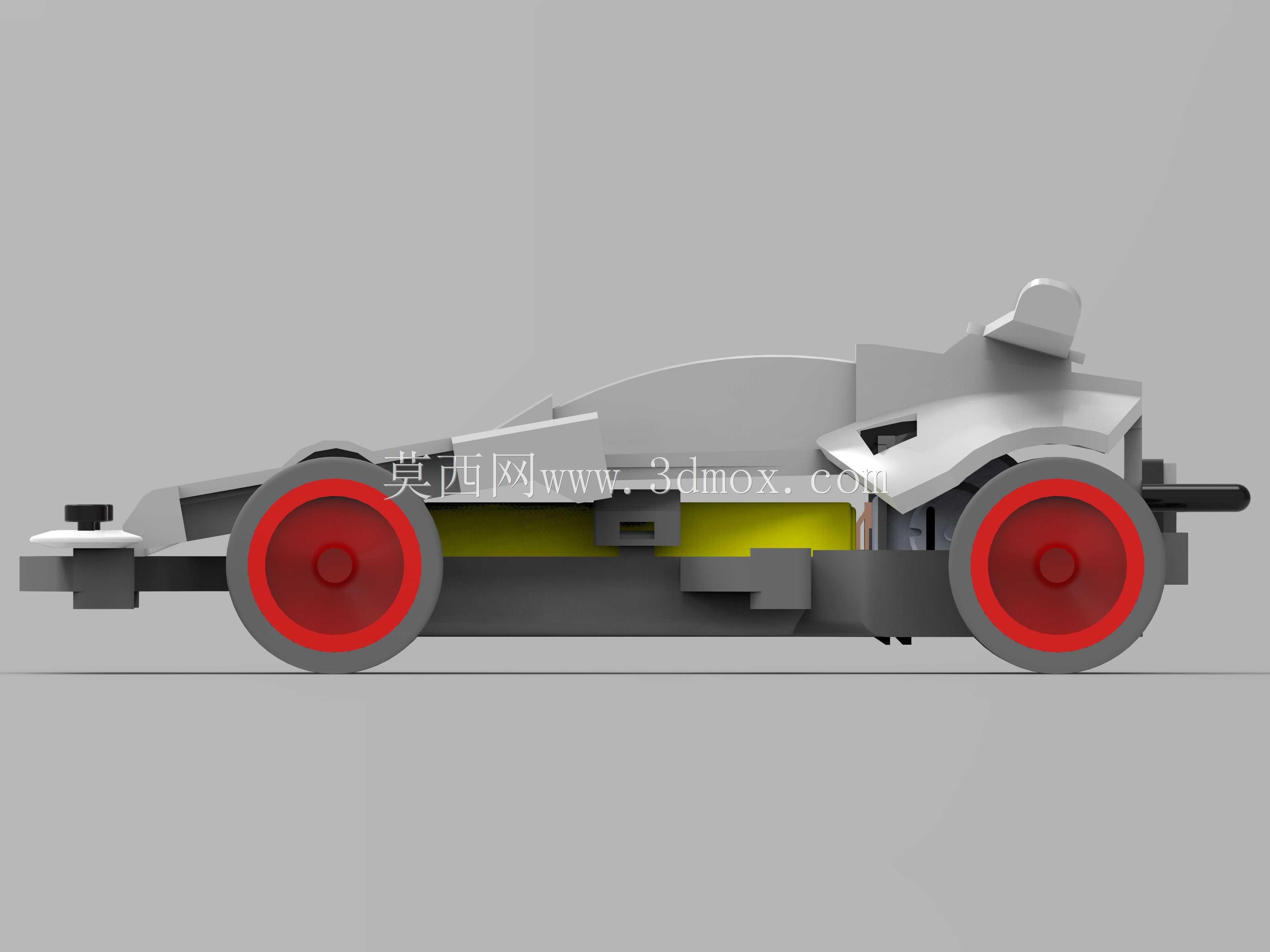

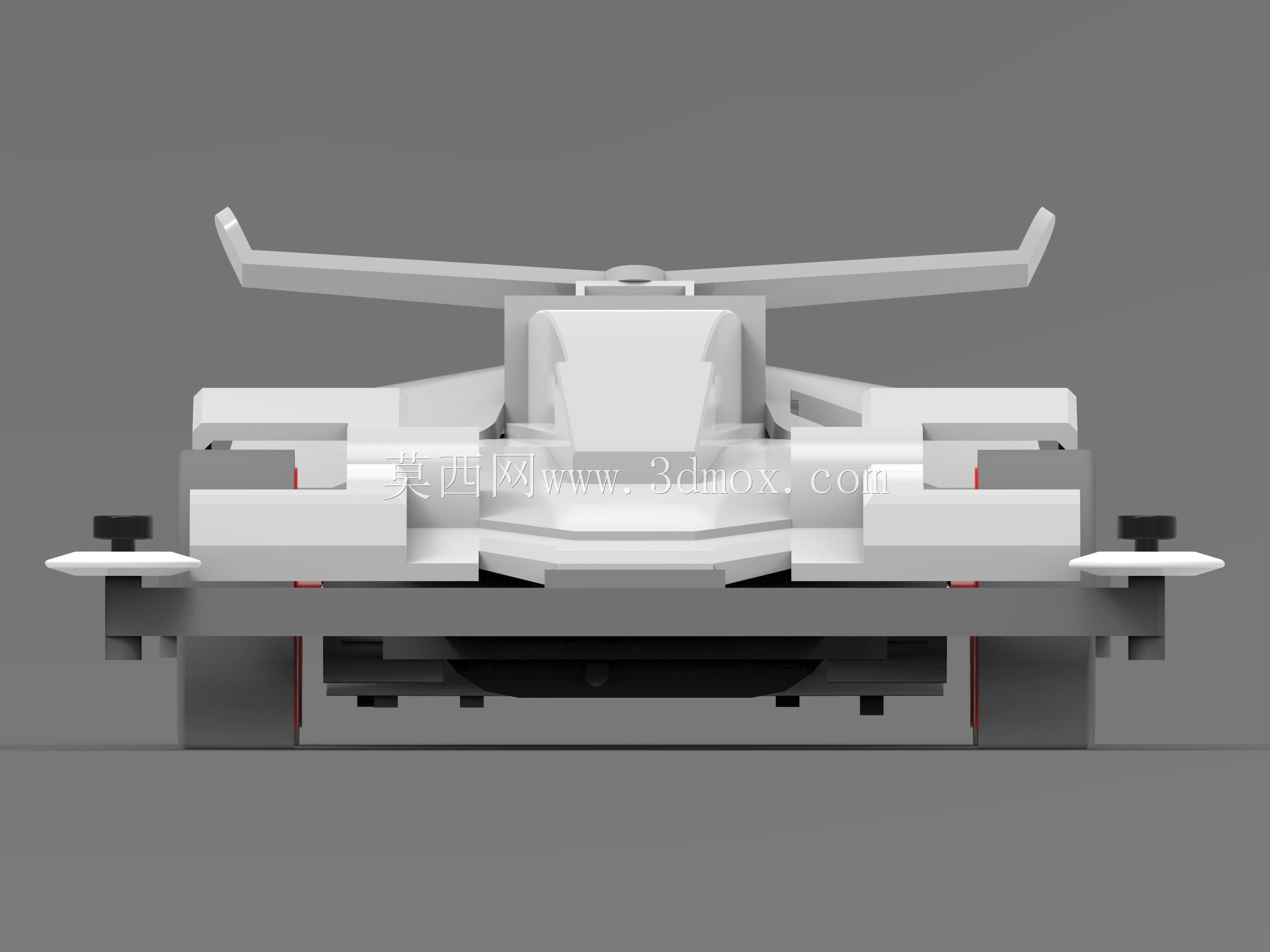

这款四驱玩具车的结构设计，核心围绕小型竞速类拼装玩具的实际使用场景展开，日常多用于青少年科创实践、模型竞速赛事、手工拼装教学等场景，区别于静态观赏模型，其结构设计充分考虑了拼装过程的可操作性与跑动过程的结构稳定性。从功能特性来看，整车采用四轮独立动力传导的布局思路，四个轮组均预留动力接入位，可匹配常规四驱车通用的动力模组，轮组采用红圈灰胎的分体式结构设计，胎面与轮毂做了限位卡合结构，避免高速跑动过程中轮胎与轮毂发生相对滑移，影响行进精度。车体前部设置了两组导向轮安装位，导向轮采用小直径低阻结构，安装位置突出于车体前保险杠边缘，在赛道壁碰撞导向时，可将滑动摩擦转化为滚动摩擦，降低过弯过程中的动力损耗，同时导向轮的安装座做了高度可调的冗余空间，可根据不同赛道的壁面高度调整导向轮的垂直位置，适配不同规格的竞速赛道。车体中部的主舱体做了分层结构设计，上层为造型覆盖件，下层为动力、电池、传动组件的安装腔体，腔体内部预留了标准的电池仓卡位、电机安装座以及传动齿轮组的啮合空间，各安装位的定位凸台尺寸均匹配通用四驱车配件的公差范围，可实现不同品牌配件的互换适配。上层覆盖件采用流线型低风阻造型，车顶设置了一体式的尾翼结构，尾翼与覆盖件做了一体化连接设计，既可以降低高速行进过程中的尾部紊流影响，也能提升整车的造型辨识度，覆盖件与下层底盘之间采用卡扣式连接，无需额外紧固件即可完成固定，降低拼装过程的操作难度，同时也方便后期对内部动力组件进行调试更换。底盘部分采用前后分段式的受力结构，前后轮组的安装座与主底盘之间做了加强筋连接，可承受跑动过程中的落地冲击、碰撞冲击，避免轮轴安装位发生形变导致轮组偏摆。从安装边界尺寸来看，整车的轮距控制在常规四驱车赛道的车道宽度范围内，总宽度不超过80毫米，总长度控制在150毫米以内，高度不超过50毫米，可适配绝大多数标准三轨、双轨四驱车竞速赛道的通行尺寸，底盘最低点距离地面的高度预留了3毫米的间隙，可顺利通过赛道的跳台、坡道等特殊路段，不会出现底盘剐蹭赛道表面的情况。设计过程中，所有零部件的壁厚均控制在1.2-1.8毫米之间，既满足注塑成型的工艺要求，也能控制整车的整体重量，降低动力负载，各零部件的连接卡扣均做了导入倒角设计，拼装时无需额外工具即可完成徒手组装，卡扣的卡合量控制在0.8毫米，既保证连接的牢固性，也不会因为卡合量过大导致拼装时零件断裂。车体侧面的造型凹槽并非单纯的装饰结构，其位置刚好对应内部传动组件的避让空间，在保证外观造型流畅的同时，也为内部传动齿轮的运转预留了足够的安全间隙，避免覆盖件与传动组件发生运动干涉。轮组的轮轴孔采用通孔设计，轮轴与孔位之间预留了0.1毫米的配合间隙，既保证轮组转动的顺畅度，也不会因为间隙过大导致轮组径向窜动，影响行进的直线性。前部保险杠做了下探式设计，可在车辆发生正面碰撞时吸收部分冲击能量，保护内部的传动组件与电池仓结构，保险杠边缘做了圆弧过渡处理，避免拼装过程中划伤操作者手部。
