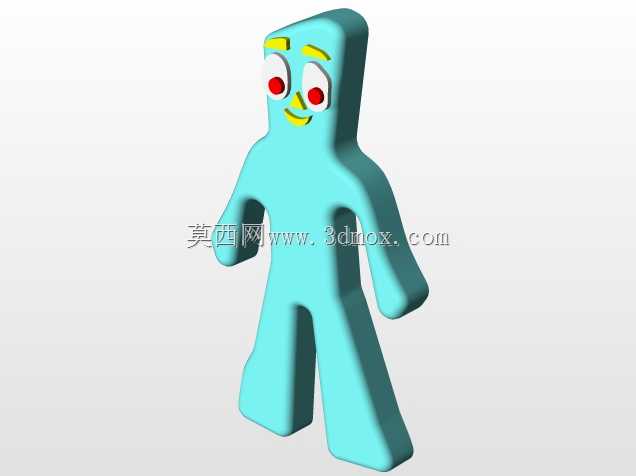

卡通拟人甘比造型砂型铸造工艺辅助构件

该构件的设计初衷是为砂型铸造、3D打印试制以及小型教学类设备演示提供标准化的功能载体，整体采用拟人化卡通造型，在满足工艺功能的前提下兼顾了识别性与展示效果。从结构设计逻辑来看，构件背部预留的专用孔位是核心功能结构，该孔位的尺寸公差按照通用紧固件的装配要求设定，可直接适配标准规格的紧固螺钉，在砂型铸造的起模环节，操作人员可通过该孔位拧入紧固件，借助外力平稳拆分砂型与模样，避免传统敲击起模造成的砂型边角破损、型腔变形等常见问题，大幅降低铸造前期的型废率。

整体外形采用一体化无锐角设计，所有棱边均做了R2-R5的圆角过渡，一方面是为了在3D打印试制环节减少支撑材料的使用，降低打印后处理的工作量，另一方面也能避免砂型紧实过程中模样的尖锐棱角刮伤砂型表面，保证型腔内壁的光洁度。构件的肢体部分采用等壁厚设计，主体壁厚控制在8mm，既保证了模样自身的结构强度，在反复紧实、起模的循环使用中不会出现变形断裂，也不会因为壁厚过大导致3D打印时内部填充过多、增加不必要的材料消耗。

从安装边界来看，构件底部为平整的安装基准面，平面度公差控制在0.1mm以内，可直接固定在造型平台的标准工位上，不需要额外制作适配底座，适配常规的小型手工砂型造型台以及桌面级3D打印机的成型平台尺寸，不需要对现有设备进行改造即可直接投入使用。在实际教学场景中，该卡通造型的构件相比传统的方块、圆盘类标准试样更能提升学员的操作兴趣，可同时用于演示3D打印模样制作、砂型紧实、起模操作、紧固件装配等多个工艺环节，覆盖从数字化建模到实物铸造的全流程教学需求。在小型文创铸件的试制场景中，该构件本身也可作为直接模样，用来浇注低熔点合金或者石膏材质的卡通摆件，背部的紧固孔在浇注后可作为摆件的挂装孔使用，不需要后续额外钻孔加工，实现了工装功能与成品功能的复用。设计过程中特意规避了侧凹、深腔等不利于起模的结构，所有结构的拔模斜度统一设置为1.5度，既保证了起模的顺畅性，也不会因为拔模斜度过大导致铸件尺寸偏差超出允许范围，完全符合砂型铸造模样的设计规范。
