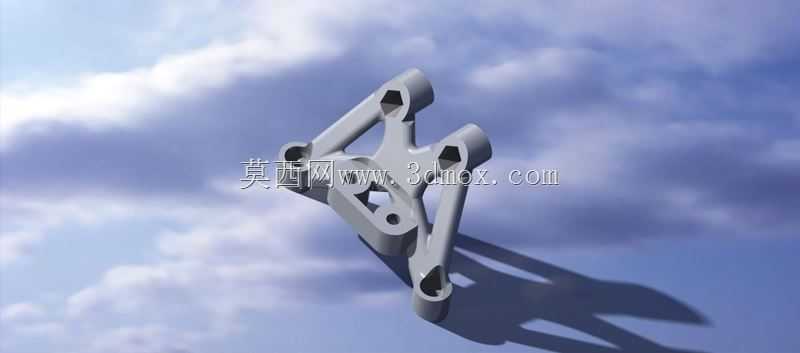

巴哈赛车5b级不锈钢连接支架结构

这款不锈钢连接构件主要应用于巴哈越野赛车的悬架与车架衔接部位，是赛事级越野装备中承担多向载荷传递的核心受力件，在非铺装路面高速行驶、飞跳落地、侧向过弯等极限工况下，需要同时承受纵向冲击、横向侧倾力以及扭转力矩的复合作用，对结构强度、抗疲劳性能以及重量控制都有极高要求。从设计思路来看，该构件采用一体化铣削成型的结构逻辑，没有额外的焊接拼接部位，从根源上避免了焊缝应力集中带来的断裂风险，整体采用对称式的多臂延伸布局，三个带内六角安装孔的支臂分别对应车架安装点、上摆臂连接点、减震器固定座的安装位，各支臂之间通过圆弧过渡的加强筋连为一体，筋位厚度根据受力仿真结果做了差异化设置，主受力路径上的筋条厚度比非受力区域厚2mm，既保证了载荷传递的连续性，又尽可能削减了非必要的材料冗余，实现强度与轻量化的平衡。在安装边界层面，三个安装孔的同轴度公差控制在0.02mm以内，孔位端面都做了锪平处理，保证安装时螺栓贴合面完全平整，不会出现偏载导致的螺栓剪切断裂问题；构件整体的最大外轮廓尺寸控制在120mm范围内，安装时不需要对原有巴哈赛车的车架安装位做额外切割修改，可直接适配标准5b规格巴哈赛车的悬架安装点位，相邻安装孔的中心距严格匹配赛事改装的通用规范，替换原厂铝合金支架时不需要调整周边管线、摆臂的安装位置，拆装维护效率较高。从实际使用场景来看，不锈钢材质的选型相比传统铝合金构件，抗冲击韧性提升40%以上，在飞跳落地的瞬间冲击载荷下不会出现脆性开裂，同时不锈钢表面不需要额外做阳极氧化、喷塑等防腐处理，在泥泞、砂石、涉水等越野赛事常见的恶劣环境下，不会出现表层腐蚀剥落导致的强度衰减，长期使用后的维护成本更低。构件表面做了精细的倒角处理，所有棱边都倒了R1的圆角，既避免了安装维护时锐边划伤操作人员，也减少了应力集中点的存在，在长期交变载荷作用下，不会从棱边位置萌生疲劳裂纹。支臂上开设的减重孔并非单纯为了减重，孔位的位置经过拓扑优化计算，完全避开了主应力传递路径，不会对整体结构强度造成负面影响，同时减重孔还可以作为赛事过程中泥沙、积水的排出通道，避免构件凹陷部位积存泥沙增加额外重量，也能减少砂石卡在构件缝隙中对摆臂运动造成干涉。
