小型直流行星齿轮减速马达结构设计

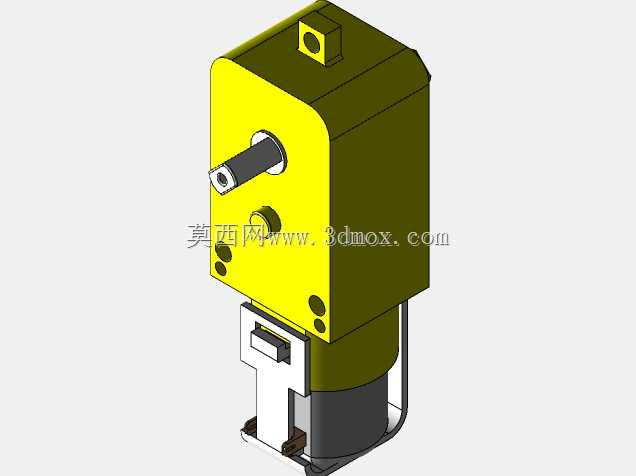

这类小型齿轮减速马达常被应用在桌面级自动化实验装置、小型创客项目、低负载传动工位中，比如小型传送带驱动、简易机械臂关节动力、自动投料机构的动力源，适配对输出扭矩有一定要求但安装空间受限的场景，相比普通直驱直流电机，它通过内置齿轮组完成转速降低与扭矩放大，能在低功率输入下获得更适合驱动负载的输出特性，避免直驱电机扭矩不足需要额外搭配传动结构的麻烦。从结构设计来看，马达主体分为上部减速箱与下部驱动电机两部分，减速箱外壳采用分体式卡扣加螺丝固定的结构，既方便后期拆解维护齿轮组，也能保证齿轮啮合腔的密封性能，避免运行过程中粉尘进入啮合区域加剧齿轮磨损。输出轴采用单出轴D型切边设计，搭配轴端的内螺纹孔，既可以通过D型面传递扭矩防止联轴器打滑，也能通过螺纹孔锁紧外接的同步轮、摇臂或者执行件，安装时不需要额外加工轴端固定结构，适配常见的小型传动连接件。安装边界上，减速箱顶部预留了带通孔的凸台安装位，侧面也预留了两个螺纹安装孔，既可以从顶部通过穿装螺丝完成整机固定，也能从侧面锁付安装到设备立板上，适配不同的设备安装布局；下部电机的尾部预留了接线端子的安装卡槽，接线时可以直接将配套的接线座卡入卡槽，不需要额外做接线固定，避免设备运行震动导致接线松脱。设计过程中需要重点关注齿轮组的啮合间隙控制，减速箱内的各级齿轮轴孔同轴度公差需要控制在0.02mm以内，避免齿轮啮合过紧导致运行卡顿、电流过大，或是间隙过大导致输出轴回程差超标，影响需要精准定位的传动场景。同时减速箱与电机的连接位采用止口定位结构，保证电机输出轴与减速箱第一级齿轮的同轴度，避免长期运行出现齿轮偏磨、噪音过大的问题。外壳的棱角做了小圆弧过渡处理，既避免安装过程中锐边划伤操作人员，也能在紧凑安装空间内减少与周边线束、结构件的干涉。这类马达的输出转速通常根据齿轮减速比的不同覆盖几十转到几百转区间，输出扭矩可以满足10kg以内的直线推拉或者旋转负载驱动需求，适合学生课程设计、小型非标设备原型验证、DIY项目的动力选型参考，建模过程中还原了内部齿轮组的啮合关系、安装孔位的实际尺寸、输出轴的配合公差，能直接用于设备整体装配的干涉检查，也可以作为传动结构设计的参考案例，帮助设计者快速完成小型动力单元的布局选型，减少重复建模的工作量。
