铣削用Ehm主体金属结构件

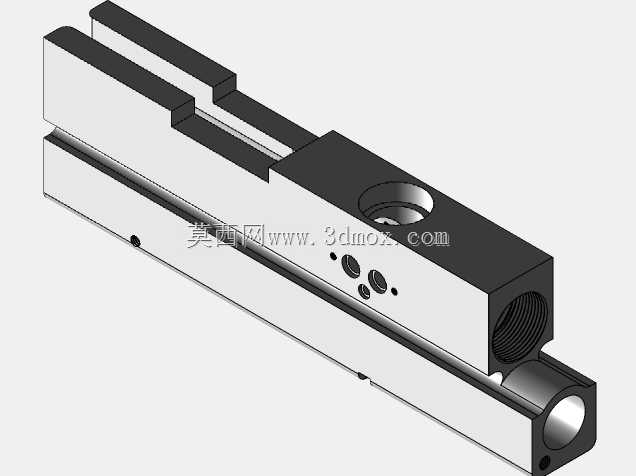

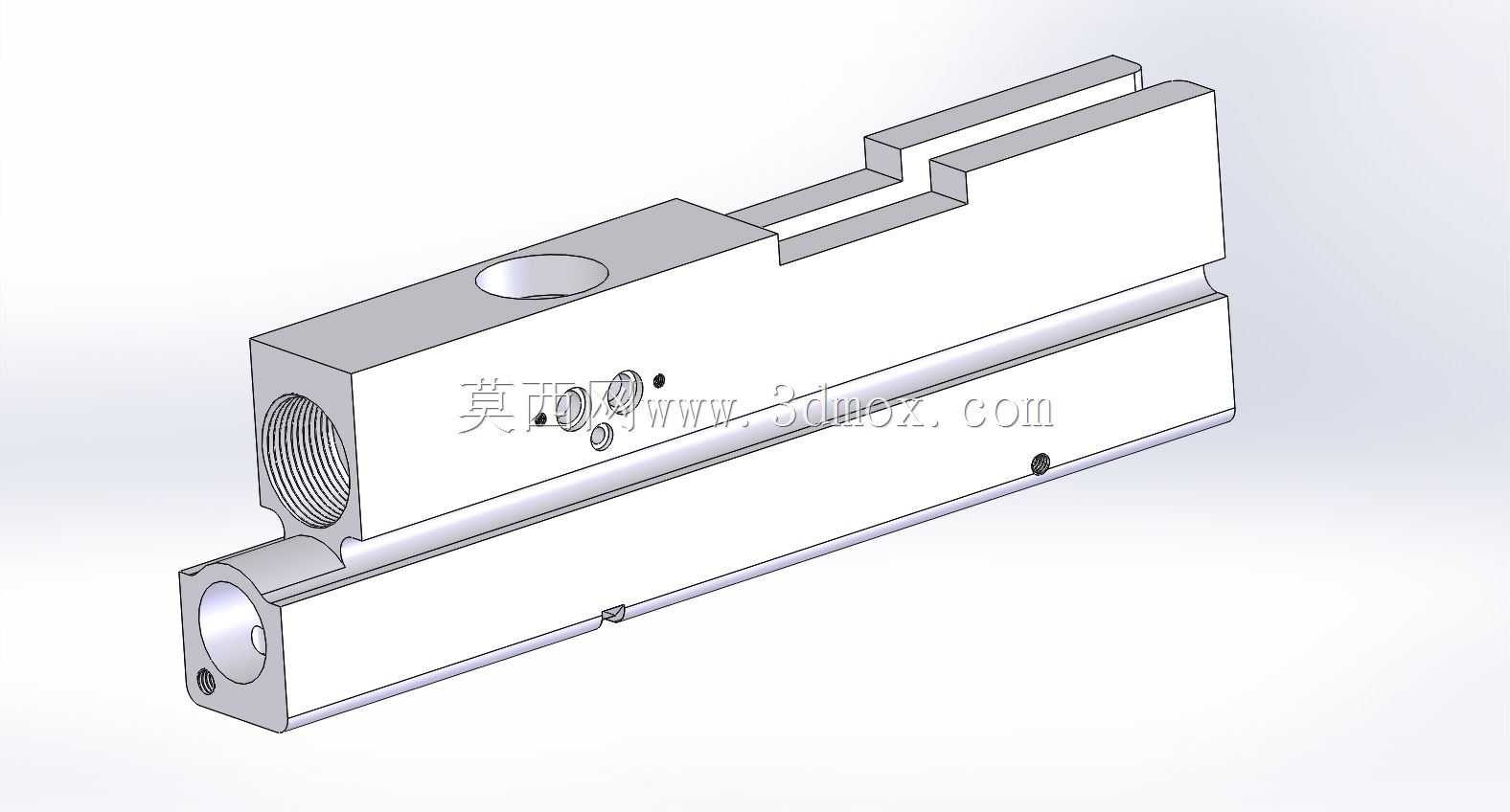

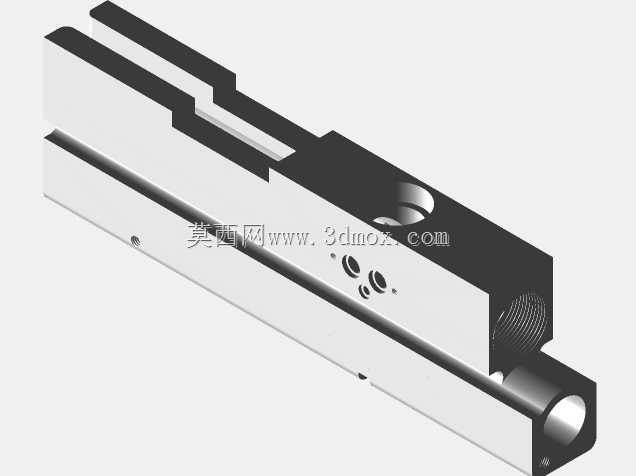

该结构件面向铣削加工场景的Ehm主体改装与自制需求设计，整体采用长条形块式布局，主体沿长度方向设置多段阶梯式安装槽位，可适配不同规格的配套组件卡装定位，侧面预留的内螺纹孔用于外接管路的密封连接，端面的沉孔结构用于穿装固定螺栓实现构件与基座的锁紧固定。从实际加工适配角度看，该结构的外形轮廓全部采用直面与圆弧过渡结合的设计，所有加工面均预留了合理的铣削走刀余量，没有出现倒扣、极小内角等常规三轴铣床无法加工的结构，普通立式加工中心即可完成全工序加工，不需要定制特殊成型刀具。安装边界方面，构件底部的平直基准面可直接贴合机床工装平台装夹，侧面的定位销孔可配合标准圆柱销实现快速找正，不需要额外制作专用装夹夹具，能大幅缩短单件加工的准备周期。功能设计上，构件内部沿长度方向加工有贯通的腔道，可用于布设气路或走线，腔道端部的内螺纹可直接对接标准管接头，不需要额外加工转接结构；上部的凹槽结构用于安装滑动导向组件，槽宽公差按照常用导轨的安装配合要求预留，装配时不需要二次修配即可实现顺畅滑动。设计过程中优先考虑了加工便利性，所有棱边均预留了0.2mm的倒角余量，避免加工后出现锋利飞边，同时也能减少装配过程中零件磕碰产生的毛刺；侧面的小型螺纹孔用于安装紧定螺钉，可对装入腔道内的组件实现轴向锁紧，防止设备运行过程中组件出现窜动。需要注意的是，当前结构未预留螺线管安装螺丝孔位，实际加工前可根据所用螺线管的安装尺寸在对应位置补充钻孔攻丝，不会破坏主体的结构强度；整体壁厚按照常规铝合金或45号钢加工的受力要求设计，在常规铣削加工的切削力作用下不会出现变形，可直接作为非标准设备的自制主体构件使用，适配小型自动化设备的执行端主体搭建、教学类机加工实训项目的零件加工练习、以及改装类设备的定制主体替换等场景。
