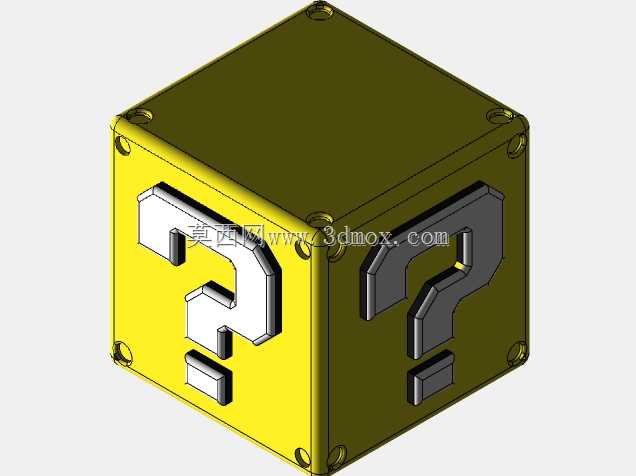

这款方块造型的构件,核心应用场景覆盖线下潮玩门店陈列、主题活动场景布置、游戏IP衍生周边制作以及个人桌面装饰领域,在实际使用中可作为场景搭建的视觉锚点,也可加装小型电子元件做成按压触发的音效装置,适配主题乐园互动点位、电玩城区域装饰等多种落地场景。从功能特性来看,整体采用方正立方体构型,四个边角做了小圆角过渡处理,避免尖锐棱角带来的磕碰风险,正面凸起的问号标识采用等宽线条设计,字符笔画的凸起高度控制在3mm,既保证视觉上的立体感,又不会因为凸起过高在运输、摆放过程中出现剐蹭掉漆的问题。方块四个角位置预留了浅沉孔结构,沉孔深度1.5mm,可直接嵌入橡胶防滑脚垫,放置在光滑桌面时不会出现滑移,也能避免底部接触面被划伤。设计过程中优先考虑了注塑成型的工艺可行性,所有凸起结构都做了1.5度的拔模斜度,内壁均匀分布2mm厚的加强筋,既保证整体结构强度,又能控制整体重量,不会因为壁厚不均出现注塑缩痕。外形尺寸采用100mm*100mm*100mm的标准立方体规格,安装边界灵活,既可以单独摆放,也可以通过侧面预留的卡扣槽实现多个方块拼接,组合成主题墙面装饰,拼接时相邻方块的间隙控制在0.2mm,保证拼接后整体面的平整度。表面处理采用亮面烤漆工艺,主体明黄色的色值匹配游戏原作的视觉呈现,问号部分采用哑光浅灰色,和主体亮面形成质感对比,提升视觉层次。结构设计上预留了内部空腔,空腔尺寸为80mm*80mm*70mm,可根据实际使用需求加装小型发光模块、按压发声模块,拓展互动功能,空腔的走线槽预留在方块背部的隐藏位置,不会破坏正面的视觉完整性。在实际落地生产时,该结构可直接适配常规注塑模具的开模要求,不需要额外做复杂的抽芯结构,能有效降低生产制造成本,边角的过渡圆弧半径统一为5mm,在批量生产时能减少应力集中,提升构件的抗摔性能,即使从1米左右的桌面高度跌落,也不会出现边角碎裂的问题。
